Как пробурить скважину на воду своими руками: где бурить, чем и как обустроить

Схема

Нужный вариант водоснабжения лучше изначально учесть в проекте. От правильности выбранной схемы водопровода будет зависеть производительность, ресурс оборудования, оптимальность работы, качество воды. Рассмотрим возможные варианты построения типовых скважин на участке.

Например, скважина для воды на даче в летнее время может иметь вид трубчатого колодца абиссинского типа. Глубина водяной трубы может достигать 12 метров. При этом для водопровода подобного варианта достаточно узкой трубы. Колодцы абиссинского типа обычно не загрязняются верховными водами, также в них не попадает поверхностный мусор.

Смета для артезианской скважины обычно составляется коллективными хозяйствами, так как это дорогостоящее удовольствие. Бурить такую скважину нужно от 50 до 200 метров вглубь. Обустройство осложняется тем, что после бурения артезианской скважины можно получить самоизлив. В скважине с самоизливом вода будет подниматься наружу без насоса. Вода находится под постоянным давлением и льется наружу. Обустройство такой скважины обычно дороже, так как требуются дополнительные затраты. Путей обустройства здесь два:

• Делать скважину с кессоном.
• Обустраивать летним краном. При этом вода из устья будет бежать постоянно.

Кессон для скважины представляет собой герметичный резервуар, который защищает водный источник от загрязнений и промерзания. Современные кессоны обладают следующими преимуществами:

• экономят пространство внутри дома;
• не нуждаются в теплоизоляции;
• не подвергаются коррозийным процессам;
• имеют литой корпус из качественного пластика.

В качестве оборудования частного дома рекомендуются емкости цилиндрического типа диаметром примерно 100 см, а высотой 200 см. Летний вариант удобен для полива. Чтобы зимой этот летний вариант не замерз, от самоизливной скважины делается отвод по уклону, куда будет постоянно литься вода. Ваш родник на участке не замерзнет, так как температура воды около плюс пяти градусов.

Закрывать воду в такой скважине на зиму совсем нельзя. Трубы лопнут, вода будет по всему участку, получится болото. Если обустройство скважины поручить неквалифицированным буровикам, можно запросто получить пруд на участке с огородом

Поэтому здесь важно взвесить все за и против, а не имея опыта, лучше разобраться в теории процесса бурения скважин разного типа своими руками

Санитарные нормы и предписания

Санитарные нормы, предъявляемые к месту расположения водоносных скважин, описаны в документах СанПиН № 2.1.4.110-02. Безусловно, прежде всего, указанный документ касается крупных водозаборов, обеспечивающих водой населённые пункты или отдельные предприятия и районы.

Однако и при устройстве частной скважины на вашем собственном участке рекомендуется придерживаться санитарных норм.

В соответствии с нормативами СанПиН минимальное расстояние от источника водозабора до объектов жилой застройки составляет от 30 м для защищённых подземных вод, и 50 м для незащищённых подземных вод. Понятно, что в условиях частного строительства соблюсти эти нормы невозможно.

Поэтому стоит обратить внимание на следующие правила:

1. Непосредственно возле скважины на участке размером минимум 4х4 м не должно быть никаких жилых и хозяйственных строений.
2. В радиусе минимум 300 м не должны располагаться промышленные предприятия, крупные автомобильные дороги, свалки, скотомогильники, кладбища.
3. В радиусе минимум 20 м не должны находиться огородные культуры, полив которых осуществляется с применением химических удобрений.
4. Скважина должна быть максимально удалена от выгребных ям, канализационных септиков, компостных куч и подобных объектов. Это касается не только источников вероятного загрязнения, расположенных на вашем участке, но и на соседских.

Обеспечить полное соблюдение даже этих норм практически невозможно, поэтому если вода из скважины будет использоваться не только для полива, но и для питьевых нужд необходимо позаботиться об её очищении. Также выходом в этой ситуации может стать бурение более глубокой скважины артезианского типа.

Правильный выбор места расположения скважины позволит использовать воду из скважины без установки дорогостоящего фильтрационного и обеззараживающего оборудования

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

• Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
• В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
• Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
• Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
• Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
• После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

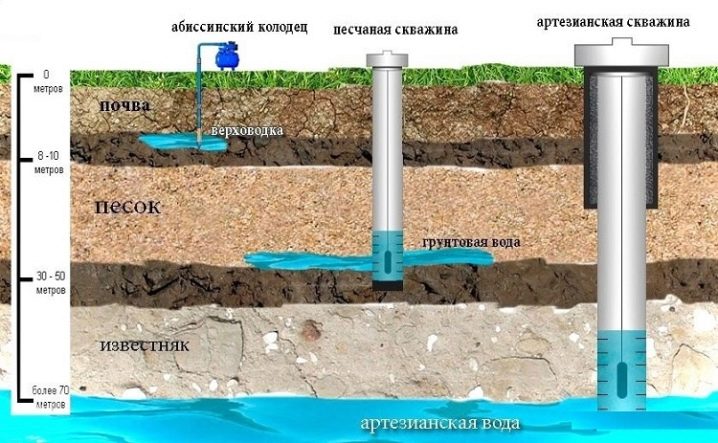

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Выбор места для бурения скважины

Чтобы загородный участок был постоянно с водой необходимо правильно определить месторасположения скважины. Просто пробурить ствол в любом удобном месте не получится. Если не хватает собственных знаний, то лучше воспользоваться услугами специалистов, которые имеют все необходимое оборудования для проведения геологических исследований и помогут понять где и как правильно пробурить скважину.

Участок для бурения скважины следует выбирать в согласовании с объектами, находящимися на территории усадьбы. Необходимо учесть также постройки, уже имеющиеся у соседей и которые они планируют в будущем. При этом скважина должна быть расположена в удобном месте, чтобы без проблем производить ремонт в случае необходимости.

Необходимо понимать, что основная задача бурения – получить постоянный источник качественной воды, пригодной не только для полива, но и для приготовления пищи. Независимо от того бурите вы на глубине 30 метров или 100, есть большой риск засорения скважины при попадании стоков по наружным стенкам обсадной трубы или при затоплении приямка.

По этой причине правильно бурить скважину под воду в чистом месте, находящемся на безопасном расстоянии от возможных источников загрязнения. Правила СНиП предписывают следующие требования к месту расположения скважины:

• расстояние от скважины до жилых построек должно быть не менее 5 м;
• свалки мусора, выгребные ямы и места складирования навоза – 50-100 м;
• удаленность от промышленных предприятий, кладбищ не менее 300 м;
• от огородных культур, при выращивании которых используются химические удобрения – минимум 20 м;

Скважину на участке запрещается бурить если есть поблизости автомобильные дороги или парковки, поскольку обсадная труба не рассчитана на воздействие интенсивной вибрации, образующейся при проезде транспортных средств.

При планировании работ следует обязательно учесть особенности рельефа. Ни в коем случае нельзя бурить скважину в низине. После дождя или весеннего таяния снега в этом месте неизбежно образуется застой воды, что приведет к затоплению приямка, заиливанию обсадной трубы и необходимости промывки скважины. Но это не самое страшное, что может произойти. При затоплении скважины на участке, есть большая вероятность попадания в воду болезнетворных бактерий, от которых избавиться будет намного сложнее — кишечная палочка способна сохраняться в воде более года.

Для определения неровностей рельефа визуальных наблюдений недостаточно – уклон в несколько градусов глазами увидеть невозможно, а этого будет достаточно, чтобы вода застаивалась. Поэтому перед тем как бурить скважину необходим провести топографическую съемку местности. Обычно ее делают на этапе проектирования дома, но если дом уже построен, а данных нет, то самые низкие точки можно самостоятельно определить по местам скопления воды после дождя.

В случае, если низина является единственным доступным местом для бурения скважины на участке, то выходом послужит устройство системы дренажных каналов, которую необходимо продумать так, чтобы возле приямка ни при каких обстоятельствах не собирались сточные воды. При расположении источников загрязнения выше санитарной зоны, дренажную систему делают максимально удаленной от нее, чтобы сточные воды не доходили до скважины минимум на 10-15 м.

Для бурения скважин большой глубины применяют буровые установки, расположенные на грузовых автомобилях. Помимо самой установки, потребуется большое количество воды, которую при отсутствии рядом расположенного источника воды обычно привозят бурильщики, а это еще одна машина. Поэтому следует заранее продумать проезд к месту проведения работ и обеспечить свободное пространство для маневрирования транспорта площадью на менее 4х9 м. Буровая установка оснащена мачтой, способной подниматься до 10 м, поэтому над местом, где планируется бурить скважину не должно быть никаких помех.

Некоторые любители комфорта еще на этапе строительства бурят скважину в подвале дома. Делать это нецелесообразно, потому как проблемы могут возникнуть при первой же незначительной поломке. Для того чтобы поднять скважинный насос потребуется пространство высотой в несколько метров, помимо этого, для обслуживания скважины специалисты используют оборудование, с которым будет проблематично работать на ограниченной площади.

Подробнее с технологией бурения скважин можно ознакомиться в видео материале в конце статьи.

Новинки 2020 года

Аренда мобильного бурового станка

Самый простой и наименее трудоемкий метод устройства скважины на собственной даче заключается в аренде мобильной буровой установки. С ее помощью можно за пару дней пробурить и обустроить на участке единоличное сооружение для забора воды.

Установка без усилий пройдет толщу осадочных грунтов и при желании мастера вскроет коренные, но дешевым этот метод не назовешь.

Для бурения водозаборной выработки понадобится буровой инструмент. Для извлечения сыпучих пород понадобится желонка, глинистые грунты проще поднимать шнеком, стаканом или колонковой трубой. Если предстоит разрушение валунов или скальной породы, нужно запастись долотами.

В качестве более доступной по стоимости альтернативы подойдет сборно-разборное ручное буровое устройство. Оно включает шнек с рукояткой для вращательного движения при забуривании и комплект штанг для наращивания буровой колонны. «Ручником» спокойно бурят скважины по 10-25 м. Можно и глубже, если позволит здоровье и количество штанг.

За неимением буровой установки или устройства в заводском исполнении прибегают к методам, которые не так давно еще использовались в профессиональном бурении. Разговор пойдет об ударно-вращательном и ударно-канатном ручном способе.

Из-за неоднородности геологического разреза методы бурения чаще всего применяются в комплексе. Разница в технике разрушения и извлечения породы позволяет пройти буквально любые по сложности геологические образования.

Комплект для ручного бурения скважин (народное название “ручник”) представляет собой простейший буровой станок в заводском исполнении. Предназначен для шнекового бурения. В производственных целях используется там, где нет возможности развернуть вышку штатной буровой установки (+)

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Оптимальное время для бурения

Решив вопрос о том, где лучше всего бурить водоносную скважину необходимо определиться, когда производить бурение. Специалисты считают, что каждое время года имеет свои плюсы и минусы для проведения буровых работ. В одном они сходятся единогласно: нельзя бурить скважину в весенний период.

Причин этому несколько:

• наличие паводка повышает уровень грунтовых вод;
• невозможно достоверно определить место и глубину залегания водоносного пласта;
• весенняя распутица затруднит проезд буровой техники.

В большинстве регионов России бурение скважин невозможно с марта по май, в северных районах с апреля и до середины июня. В засушливых регионах также не рекомендуется производить буровые работы весной даже при отсутствии паводка, в этом случае грунтовые воды всё равно нестабильны, их уровень заметно повышен.

Бурение скважины весной возможно в том случае, если разведочное бурение было проведено в летне-осенний период и точно известна глубина залегания водоносного слоя

Летне-осенний период

Лучшее время для устройства скважины – июль-сентябрь. В это время уровень верховодки находится на минимальной отметке, а значит, можно точно определить оптимальный горизонт для будущей скважины.

Также к преимуществам проведения буровых работ в летне-осенний период можно отнести:

• сухость и устойчивость грунта;
• возможность подъезда специальной техники;
• комфортную температуру для проведения буровых работ.

Многие владельцы участков предпочитают начинать работы по устройству скважин осенью после уборки урожая, чтобы спецтехника не повредила посадки, а при промывке скважины не произошло заливание культур загрязнениями.

Планируя устройство скважины на период август-начало сентября, учтите, что в это время компании, производящие бурение заняты, поэтому договариваться о дате необходимо заранее.

Бурение в зимний период

Зима – идеально время для бурения артезианских и песчаных скважин до грунтовых вод. В этом случае риск ошибки неправильного определения водоносного слоя сводится к минимуму, т.к. верховодка не мешает определению уровня грунтовой воды.

Современная техника легко справляется с промёрзшим грунтом, при этом по минимуму вредит рельефу вашего участка.

Промывку скважины делать нужно обязательно, выполняют ее не только ради откачки мутной воды. Обрушенный во время бурения грунт может забить насос и моментально вывести его из строя. Потому для прокачки выбирают недорогие вибрационные агрегаты типа Ручеек, с которыми не жаль будет сразу расстаться.

Немаловажный фактор: в зимний период количество клиентов у фирм-бурильщиков снижается, а значит и уменьшается стоимость буровых работ.

В зимний период спецтехника не портит ландшафт участка, не вредит газонам и зелёным насаждениям, грунт, оставшийся после бурения, даст усадку и работу по его уборке весной будут сведены к минимуму

Как сделать фильтровую скважину

Первое, что нужно сделать перед тем, как бурить фильтровую скважину, – опросить ближайших соседей, если у них похожий источник воды. Главное – узнать, с какой глубины они добывают воду. Если придется забуриваться более чем на два десятка метров, то придется нанять бригаду профессионалов или взять в аренду специальное оборудование.

В случае расположения слоя с водой на меньшей глубине можно обойтись подручными инструментами.

Выбрав удобное место, удаленное от куч мусора, выгребных ям и других загрязнителей, выкопайте яму 150х150х150 см. Ее стенки рекомендуется укрепить листами из дерева или металла.

Лебедка и тренога для ударной проходки

Теперь необходимо соорудить треногу, на которой впоследствии закрепят лебедку. Ниже дается инструкция того, как соорудить эту конструкцию, необходимую для подъема бура.

Буровая установка, для бурения скважины, вращательного типа

Шаг 1. В концах трех брусков с двадцатисантиметровым сечением вырезают отверстия для трубки, которой соединят эти опоры треноги.

Шаг 2. Треногу ставят над местом бурения, закрепляя опоры, чтобы уберечь их от заглубления в грунт в процессе эксплуатации.

Шаг 3. Закрепляют к треноге лебедку: электрическую сверху, механическую внизу.

Шаг 4. К лебедке цепляют бур.

Можно приступать к бурению, являющемуся циклом, который повторяется, пока не будет достигнут водоносный слой, и включает в себя следующие действия:

• к установленному строго вертикально буру крепят рукоятку;
• два работника двигаются по часовой стрелке, вкручивая бур в почву;
• примерно каждые полметра бур поднимают, чтобы стряхнуть с него грунт;

• при достижении водоносного слоя спускают в пробуренную скважину насос для откачки грязной воды.

Как только начала поступать чистая вода, можно приступать к обустройству скважины, включающему в себя отсыпку донного фильтра, монтаж обсадных труб, насосного оборудование, оголовка и кессона.

Щелевые фильтры

Обсадные трубы

Герметизация скважины

Таким образом, пробурить скважину на песке или абиссинский колодец можно самостоятельно, применяя подручное оборудование. Если нужен больший дебет воды, то придется выделить существенную сумму средств и нанять организацию, чья деятельность связана с бурением артезианских скважин.
