Соломорезка своими руками: советы по изготовлению в домашних условиях

Содержание:

Устройство сеноизмельчителя
- Материалы
- Изготовление
Компактные модели соломорезки
Рекомендации по изготовлению
Устройство сеноизмельчителя
- Материалы
- Изготовление
Устройство
Как собрать устройство
Бюджетные измельчители из подручных материалов: своими руками
Принцип работы и стандартная модель
Рекомендации по изготовлению
Правила использования дробилки
Применение соломорезки
Как выбрать?
Строение
Конструкция измельчителя соломы
Сенорезка из стиральной машины
- Как собрать устройство
Как самостоятельно собрать измельчитель для травы и сена
Виды измельчителей сена
Популярные модели фабричного производства
Виды
- Прицепные
- Отдельные
- Ручные
- Полуавтоматические
- Электрические
Популярные модели для комбайнов

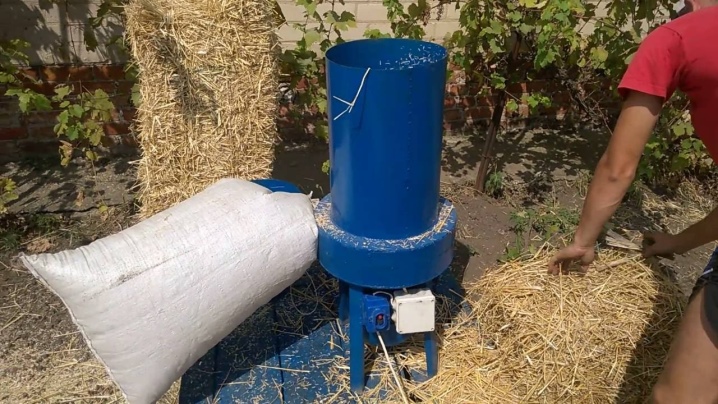

Устройство сеноизмельчителя

Самый простой измельчитель сена и соломы изготавливается из обычного пылесоса. Обычное пластиковое или алюминиевое ведро служит рабочей камерой, куда закладывается сырье, а после опускается нож, насаженный на вращающийся вал. Сделать такой аппарат можно за несколько минут, но у него есть один существенный недостаток: низкая производительность и непрактичность. Если поголовье птицы или скота большое, понадобиться более надежная сенодробилка.

Рабочий узел — самая важная часть соломоизмельчителя. Состоит он из стального бункера, внутри которого расположены ножи. К оси двигателя ножи крепятся специальной осью. Обычно бункер делают в форме цилиндра, а для большей безопасности стенки оставляют высокими. Можно сделать и с короткими стенками, но тогда оснастить устройство крышкой.

Основные составляющие соломоизмельчителя:

Рабочая камера с крышкой,
Опора,
Мотор,
Полоска усиления,
Ножи или режущий диск,
Приемник сырья.

Материалы

Собирается в домашних условиях сенорезка своими руками из доступных каждому материалов. А ее изготовление не требует особых технических навыков. Чтобы сделать измельчитель сена своим руками, нужно иметь слесарный набор, сварочный аппарат, дрель и машинку для шлифования. Из материалов же необходимы:

Мотор (подойдет электродвигатель от стиральной машинки),
Лист металла, с толщиной около двух миллиметров,
Лист металла, толщиной около трех миллиметров,
Стальной лист, толщиной в десять миллиметров,
Отрез трубы (не стоит использовать диаметр более 25 мм),
Полоска металла, шириной 3 мм, длиной 25 мм.

Изготовление

Вместо ножей можно взять диск от циркулярной пилы или мощного кухонного комбайна. На роль корпуса устройства хорошо подойдет бочка или отрез трубы, диаметром не менее тридцати сантиметров.

Перед тем как сделать измельчитель соломы своими руками, желательно найти в интернете понятные и подробные чертежи аппарата. Они позволят не допустить ошибок в расположении деталей и креплении. Начинают изготовление с разметки и вырезания заготовки из отреза трубы. К полученной емкости прикрепляют с помощью сварки дополнительное дно, а уже к нему — держатель для мотора. В стальном листе предварительно делают несколько отверстий, чтобы упростить процесс крепления мотора. Соломорезка своими руками изготовленная из трубы получится более крепкой, если к бокам приварить металлические уголки-косынки. Снизу крепится емкость для уже измельченного продукта. Только после этого устанавливается двигатель. Его крепят к стальному листу, а на ось насаживают и надежно фиксируют режущие ножи или диски

Последний момент: монтируется электрический кабель и тумблер включения, а также крышка и лампочка-индикатор. Устройство готово к работе.

Компактные модели соломорезки

Как сделать шляпу своими руками — советы по выбору материала, мастер-класс по изготовлению и фото идеи

Небольшие, стационарные и мобильные измельчители соломы используются на фермах и в малых хозяйствах, где необходимо измельчать сено и траву в больших или малых количествах. Моделей данного типа конструкций не мало.

«КР-02» – это небольшой полуавтоматический механизм для измельчения соломы, сена, травы. Чаще всего используется для заготовки кормов животным и в садоводстве. Сырье загружается вилами или вручную. Мощность двигателя – 1,54 кВт. Выходная решетка позволяет получать фракцию соломы в пределах 25-30 мм. Стоимость агрегата – 21200 рублей.

Фото компактной модели соломорезки «КР-02»

Интересно!
Измельчитель сена КР-02 может в час перерабатывать около 25 кг сырья. Это довольно высокий показатель для небольшой фермы, поэтому модель пользуется высоким спросом.

«М-15» – еще одна мобильная, полуавтоматическая соломорезка. В ней имеются стальные ножи повышенной прочности, двигатель мощностью 3 кВт. Может измельчать солому, сено, траву и тонкие ветки, кору. Частота вращения барабана – 1500 оборотов в минуту. Вес – 150 кг. Стоимость – 30000 рублей.
«К-500» – аппарат с мощностью двигателя в 2 кВт, перерабатывает в среднем до 300 кг сырья в час. Это довольно много, поэтому используется модель на крупных фермах, где кормят большое количество скота. В механизм сырье закладывается вилами. Аппарат прост в эксплуатации и практичен. Стоимость – 18500 рублей.

При выборе соломорезки важно учитывать такие параметры как тип конструкции (для комбайна или стационарный, переносной), а также его мощность и пригодность для переработки того или иного сырья. Ведь далеко не все такие аппараты могут, например, измельчать кору деревьев!. https://www.youtube.com/embed/qcWxDEKEfRM

Кроме того, нужно понимать, что небольшие модели пригодны только для малых хозяйств. И в то же время если взять большой агрегат для малой фермы, то он не окупит своей стоимости! Лучше уж за меньшую цену купить измельчитель соломы высокого качества, но небольшой.

Устройство сеноизмельчителя

Как сделать фонтан своими руками в домашних условиях на даче, построить водопад

Основные составляющие соломоизмельчителя:

Рабочая камера с крышкой,
Опора,
Мотор,
Полоска усиления,
Ножи или режущий диск,
Приемник сырья.

Материалы

Мотор (подойдет электродвигатель от стиральной машинки),
Лист металла, с толщиной около двух миллиметров,
Лист металла, толщиной около трех миллиметров,
Стальной лист, толщиной в десять миллиметров,
Отрез трубы (не стоит использовать диаметр более 25 мм),
Полоска металла, шириной 3 мм, длиной 25 мм.

Изготовление

Устройство

В качестве емкости можно использовать даже старую бочку

Многие умельцы, создавая разного рода кустарные механизмы для резки соломы, приспособились использовать старые насосы или пылесосы.

Схема их работы выглядит так: ножи прикреплены к вращающемуся стержню, который вращается за счет мотора. Бункером, в который засыпается сено или солома, выступает обычное ведро. После попадания в него, вращающиеся ножи измельчают до нужных размеров все компоненты.

Но подобного рода механизированные средства резки имеют весьма незначительный уровень производительности, из-за чего сгодятся только для того, чтобы приготовить корм для одного-двух десятков кроликов.

Когда необходимо организовать проработку большого количества сырья, дробилка потребуется большей мощности и, соответственно, имеющий большую производительность.

Для безопасности, чтобы в процессе переработки сырья человек случайно не коснулся движущихся ножей – бункер делают высоким и цилиндрической формы. Нижняя часть наклонена и в ней находится специальный патрубок, куда происходит выброс измельченной продукции.

Совет специалиста: можно делать вариант бункера, имеющий маленькую высоту, но сверху будет крепиться крышка, в которой будет уже проделано отверстием для безопасной загрузки соломы при работающем устройстве.

Работа такого устройства достаточно проста. После включения электродвигателя в бункер начинается засыпка соломы, где она нарезается. Готовая сечка будет выходить из бокового патрубка.

Чтобы она не разлеталась в разные стороны, стоит приготовить для сбора специальную емкость. В этом качестве хорошо использовать пластиковую бочку, у которой сбоку будет вырезано отверстие для приема нарезанной соломы или сена.

Как собрать устройство

Сборка устройства на основе бака стиральной машины практически не отличается от сборки измельчителя с другой емкостью. Отличие состоит в том, что перед сборкой в дне бака вырезают небольшое отверстие прямоугольной формы. Его укрепляют металлическими уголками.

Дальше процесс сборки ничем не отличается. Крепятся опоры под устройство, площадка для приема готового сырья.

Важно обратить внимание на высоту этой подставки и на то, что будет использоваться в качестве приемника сена. Если приемником будет ведро, то подставка будет выше, чем если бы сырье принималось в ящик.

После установки двигателя его подключают к кабелю и устройству пуска

После этого соломорезка в домашних условиях готова к применению. Такие, на первый взгляд простые агрегаты, способны значительны облегчить труд и сэкономить время на ведение хозяйства

После установки двигателя его подключают к кабелю и устройству пуска. После этого соломорезка в домашних условиях готова к применению. Такие, на первый взгляд простые агрегаты, способны значительны облегчить труд и сэкономить время на ведение хозяйства

Бюджетные измельчители из подручных материалов: своими руками

Принцип работы и стандартная модель

Пояснения в предназначении измельчителя излишни для тех фермеров, которые содержат живность. В дополнение приспособление можно использовать для производства топливных брикетов из сена или соломы в домашних условиях.

Вручную нарубить нужное количество материала для корма скоту — мероприятие крайне трудозатратное по времени и силам. А уж о производстве топливных брикетов таким образом даже не стоит задумываться.

Некоторые мастера делают кустарные измельчители из минимального набора подручных материалов. Обычно в ход идут старые пылесосы или насосы, в которых исправен электродвигатель.

Средства подобного типа отличаются простотой изготовления, но их производительность крайне низкая. Её хватит лишь на заготовление корма десятку кроликов. Хозяйство большого размера требует больше сырья.

Правила использования дробилки

Существует несколько правил, которые помогут вам эффективно и безопасно использовать этот инструмент для измельчения растительных материалов:

Каждый день перед включением аппарата осматривайте и проверяйте его, устраняя любые возможные неисправности до того, как они начнут влиять на работу измельчителя.
Если фракция измельченного продукта не слишком важна, то не устанавливайте сетку, потому что она снижает производительность.
Через 1–3 часа (зависит от мощности двигателя — чем мощней, тем дольше может работать) останавливайте аппарат и, отключив от сети, проверяйте, не греется ли мотор

Если мотор нагрелся, дайте ему полностью остыть и сократите время работы.
После окончания дневной работы обязательно очищайте соломорезку от остатков растительности, уделяя особое внимание вентиляционным отверстиям двигателя.
Не направляйте поток воздуха и измельченного материала из улитки на людей или животных.
Не надевайте одежду с не застегивающимися рукавами или болтающимися деталями, их может затянуть в измельчитель.
Надевайте только прочную обувь на не скользкой подошве.
Не работайте без напарника, помощника или наблюдателя, если произойдет какое-то чп, он сможет оказать вам помощь.
Не перегружайте аппарат, если слышите, что звук работы двигателя изменился, позвольте соломорезке переработать уже загруженную растительность и только после этого загружайте новую партию.
Не используйте открытый огонь, не употребляйте спиртное, наркотики или медикаменты, влияющие на скорость реакции и адекватность восприятия.

Применение соломорезки

Ознакомьтесь также с этими статьями

Болезни крыжовника
Заменитель цельного молока ЗЦМ
Сорт яблони Семеренко
Калорийность дыни и полезные свойства

Сено и солома – крайне важные продукты питания сельскохозяйственной живности

Сено и солома – крайне важные продукты питания сельскохозяйственной живности. Так что главным образом измельчитель сена используется для приготовления корма. Из него животные могут усваивать ценные вещества, углеводы, необходимые для их нормальной жизнедеятельности. Сушеная солома измельчается по большей части для удобства. Небольшие кусочки животные поедают с большим удовольствием, но кроме того, готовый продукт намного проще хранить.

Также, соломорезка часто используется агрономами для измельчения травы, которую затем пускают на изготовление компоста, биогумуса. Благодаря тому, что зелень измельчается, она быстрее начинает гнить и потому итоговый продукт приходится не так долго ждать.

Интересно!
На соломорезке можно также измельчать кору деревьев, получая субстрат для выращивания самых разнообразных культур, от орхидей до грибов.

Как выбрать?

Ключевой показатель в данном случае — уровень производительности. Так, соломорезки на дачу и для частных подворий обычно делают сравнительно мало сена или соломы. Они экономичны, но вряд ли смогут претендовать на какие-то выдающиеся показатели. Да и переработка грубого сырья в таких моделях технически нереализуема. Брать высокопроизводительный аппарат для домашней фермы, однако, тоже вряд ли оправдано — он не успеет окупить и двух третей цены к концу срока службы.

Вот еще несколько рекомендаций:

заранее интересоваться, может ли измельчитель пригодиться для больших тюков и рулонов (если его планируется использовать на серьезном хозяйстве);
выяснять, может ли модель применяться для переработки жесткой коры;
выбирать сразу стационарный или мобильный вид устройства;
ориентироваться на предельную часовую производительность и мощность мотора;
уточнять емкость бункера, способ измельчения и вариант загрузки;
выяснить, предназначено ли устройство для трактора, для комбайна, и с какими конкретно моделями сельхозтехники оно совместимо (в случае мобильного исполнения);
учитывать размеры устройства;
обращать внимание на репутацию изготовителя и отзывы о конкретных моделях;
требовать предъявления официальных сертификатов качества.

Строение

Такой дробитель отходов можно как купить, так и изготовить собственными силами. Для того чтобы сделать нужно понимать его строение.

Состоит измельчитель из:

1. Емкости для загрузки тюков, рулонов или насыпом сырья;
2. Ножей и контрножей;
3. Выгрузного устройства;
4. Вала на котором расположены ножи;
5. Электродвигателя 380 Вольт, по мощности для 200 литровой бочки подойдет 1500 об/мин и 2,2 — 5,5 КВт. Если же планируется дробление в рулонах, то двигатель нужен будет помощнее 11 — 18 КВт и также 1500 об/мин;
6. Сетка, для пеллет нам подойдет с ячеей 7-8 мм;
7. Система шкивов, передающая вращение от электродвигателя к ножевому валу. Иногда шкивы не используются, а двигатель устанавливается внизу измельчителя.

Конструкция измельчителя соломы

Домовитый хозяин, у которого имеется земельный участок, да вдобавок водится разная живность, сам прекрасно знает, зачем нужна такая машинка. Мы только дополним список еще одной сферой применения: измельчать сено и солому можно для изготовления топливных брикет в домашних условиях. Если кто-то задумал такое дело, то без соломорезки здесь не обойтись, попробуйте-ка вручную нарезать или нарубить такое количество соломы.

Домашние мастера-умельцы приспособились изготавливать различные кустарные измельчители соломы из старых насосов и пылесосов. Принцип их работы такой же, как у ножей, насаженных на стержень, вращаемый электрической дрелью. Бункером служит обычное старое ведро, в которое закладывается трава или солома, после чего туда опускаются вращающиеся ножи и таким образом происходит измельчение. Описания подобных приспособлений нетрудно отыскать на просторах интернета.

Только эти механизированные средства резки слишком малопроизводительны и непрактичны, а сгодятся лишь на то, чтобы готовить корм десятку кроликов. Для производства брикет или других целей, когда нужно переработать много сырья, понадобится надежный самодельный измельчитель соломы, обладающий достаточной мощностью и производительностью. Именно такой мы и будем изготавливать.

Сердце любой соломорезки – рабочий узел, представляющий собой металлический бункер с вращающимися внутри острыми ножами. Последние жестко закреплены на стальном диске, а тот – на оси электродвигателя. Бункер имеет цилиндрическую форму и в целях безопасности делается высоким, чтобы вы случайно не могли коснуться ножей руками при загрузке соломы. В нижней части бункера имеется патрубок для выброса измельченной соломы, для удобства он сделан наклонным.

Бункер покоится на треноге такой высоты, чтобы снизу поместился электродвигатель, прикрепленный к его днищу посредством плиты. Подробный чертеж измельчителя соломы показан на рисунке:

1 – бункер; 2 – крышка; 3 – опора треноги; 4 – электродвигатель; 5 – плита крепления двигателя; 6 – пульт управления; 7 – полоса усилительная; 8 – кнопки управления; 9 – выходной патрубок; 10 – кронштейн крепления двигателя; 11 – подпятник опоры; 12 – косынка; 13 – лампа – индикатор; 14 – диск с ножами; 15 – планшайба; 16 – резиновая прокладка; 17 – перемычка; 18 – болт М5 (8 шт.); 19 – скребок; 21 – петли для крышки.

Работа аппарата проста. Включив электродвигатель кнопкой и открыв крышку, в бункер загружается солома. Из бокового патрубка вылетает готовая сечка, для ее улавливания стоит приспособить какую-нибудь емкость. Подойдет пластиковая бочка с вырезанным сбоку отверстием, тогда солома не разлетится во все стороны.

Сенорезка из стиральной машины

Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:

Ножи или режущий диск,
Электрический провод,
Ведёрко,
Уголок металлический,
Крепежные элементы,
Слесарный набор.

Как собрать устройство

Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.

Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи

Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры

Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:

Один из концов пусковой обмотки соединяется с тумблером запуска,
Другой конец соединяется с основным проводом и рабочей обмоткой,
Свободный конец рабочей обмотки соединяется с основным проводом и проводком от тумблера запуска.
Сеноизмельчитель готов.

https://youtube.com/watch?v=7axMGNf3gCE

Как самостоятельно собрать измельчитель для травы и сена

Быстрота разложения травы зависит от степени ее измельчения. В процессе применяют измельчители, которые просто сделать самому.

Вариантов изготовления измельчителей умельцами придумало немало. К примеру, они предлагают использовать в поделке дрель. В поделке использован принцип, на котором работает кухонный комбайн. Внутри цилиндрического корпуса (используют обыкновенное ведро) располагают нож, насаженный на вал дрели. Он, имея хорошую заточку, быстро вращаясь, рассекает стебли травы.

Для самодельного измельчителя подходит дрель мощностью от 850 Вт. Для изготовления ножа используют ножовочное полотно. При правильной его заточке трава рассекается, а не собирается на лезвии. Хорошо подготовленный нож всегда остается чистым.

На ноже устраивают одностороннюю заточку. Располагают его внутри корпуса скосом вниз. При измельчении свежей травой лучше использовать нож ромбовидной формы с сужающейся к краю шириной полосы заточки. На таком ноже трава, за счет центробежной силы, скользит по лезвию и гарантированно разрезается. На ромбовидном ноже, как правило, намотка травы не наблюдается.

По описанной выше схеме можно сделать измельчитель травы из пылесоса «Тайфун». Поделка будет выглядеть презентабельнее, да и производительность ее будет побольше.

В ее корпусе присутствует два отверстия: верхнее, через которое загружают траву; нижнее – боковое, предназначенное для выхода измельченной массы.

Модель «Тайфун» пылесоса имеет корпус, идеально подходящий для описанной схемы измельчения травы. Он с верхним отверстием, размер которого наиболее подходящий для процесса. Но если нет такого агрегата, то можно использовать ведро, старую кастрюлю, подойдет даже кусок трубы достаточного диаметра.

Двигатель для поделки подходит от стиралки. Для ножей применяют полотно ножовки. Стойки делают из профильной трубы сечением 15х15 мм. Единственно придется заказать 4-сантиметровую втулку, к которой крепят ножи.

Мотор располагают снизу емкости. Его выходной вал пропускают через ее дно и снабжают втулкой, на которой болтами крепят ножи. На боковине емкости, снизу, делают выходное отверстие.

Владельцам собственного хозяйства сложно обойтись без помощи средств малой механизации. Одним из таких помощников становится измельчитель сена и соломы для частных подворий. Можно купить уже готовый агрегат, но стоят такие модели недешево. Тем, кто неплохо разбирается в технике, выгодней будет изготовить его своими руками.

Виды измельчителей сена

Измельчитель соломы может быть разных видов. И только разобравшись в его видах, можно приступить к выбору той или иной модели.

Для начала нужно отметить, то существуют измельчители, что цепляются на комбайны для сбора трав, соломы и сена. Их принцип работы довольно прост – по мере сбора сена, из комбайна оно попадает в измельчитель и только затем на поле. Все что остается – собрать измельченное сырье и спрессовать его.

Второй тип соломорезки – компактные агрегаты, использующиеся отдельно. Они устанавливаются на земле, а не крепятся к комбайнам. Собранное сено закладывают по необходимости в измельчитель, включают механизм, и он дробит сено. Это что-то вроде большого кухонного комбайна, только для измельчения травы, сена и соломы.

Фото измельчителя соломы навесного (ИСН) для Енисей и Нива

Кроме того, фермеры делят соломорезки по типу работы.

Ручной измельчитель сена – самый простой, элементарный и в какой-то степени устаревший. Для его работы нужно прикладывать немало сил, времени, так что годится он лишь для небольшого хозяйства.
Полуавтоматические модели требуют, чтобы в механизм закладывалось сырье вручную, при этом работает аппарат сам, при помощи двигателя.
Электрическая соломорезка – практичный, удобный вариант для нужд большой фермы или производства. Может работать долго, перерабатывает сырье быстро. Все что требуется от человека – запустить машину.

Виды

Прицепные

Так называют модели, которые закрепляют на комбайн или на навесной узел МТЗ для сбора травы, сена и соломы. Все растения, которые собирает комбайн или трактор, передаются в измельчитель механически. Пропущенная через измельчающий агрегат масса остается на земле. Ее приходится собирать, но это уже не так сложно. Дополнительно всю эту продукцию прессуют.

Отдельные

Тут уже речи о прикреплении техники к сельхозмашинам нет. Все такие аппараты — строго стационарного исполнения. Закладка сена в сенорезку обычно проводится вручную. Запуск тоже проходит по команде самого фермера. Технологически все устроено просто — это практически обычный кухонный комбайн (по схеме), только более крупный и пригодный для большого объема загрузки.

Ручные

Много рассказывать про ручной тип измельчителя не стоит. Достаточно упомянуть, что такая категория считается устаревшей. Даже в хозяйствах, где она используется традиционно, постепенно от подобных аппаратов отказываются. Но в домашнем обиходе ручной сенорезке еще долго не будет альтернативы. Полная независимость от электропитания и топливных ресурсов гарантированно оправдывает длительную и трудоемкую работу.

Полуавтоматические

Такие модификации оснащены двигателем, потому об автономности говорить уже не приходится. Однако закладка сырья по-прежнему выполняется вручную. В целом это достойный бытовой измельчитель, который производителен и сравнительно прост. Он пригоден для семейных ферм и даже отчасти для начинающих развитие сельхозпредприятий.

Электрические

Такой вариант является практически универсальным измельчителем для соломы в валках или в чистом виде. Он развивает большую мощность — и это привлекательно для крупных ферм и агрохолдингов. Он также может работать долго, высвобождая максимум сил. Подобные устройства требуют от операторов только одного — команды на запуск. Потому их можно считать вполне успешной заменой ручной барабанной технике.
