Четырехскатная крыша своими руками

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.
Данный опорный брус располагается строго горизонтально таким образом, чтобы не нарушалась геометрия кровли в будущем.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

На чертеже указываются точные размеры всех элементов кровли

В основании стропильной фермы лежат треугольники

Стропила трапециевидных скатов опираются на длинные несущие стены строения

Затяжки устанавливаются у основания стропил и выполняют роль балок перекрытия

При создании проекта необходимо учитывать длину стропил, их шаг, рекомендуемое сечение бруса или доски

Для крепления стропил применяются деревянные и металлические изделия

Крепления позволяют передать нагрузку от одного элемента системы к другому

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы. Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Как правильно рассчитать нагрузки на стропильную систему

На стропильную систему оказывается два типа нагрузок: постоянные и временные.

Постоянные включают в себя вес обрешетки, утеплителя, изоляционных материалов, кровельного покрытия.

К временным нагрузкам относятся вес снежного слоя, находящихся на кровле людей, оборудования.

Технология возведения кровли в соответствии со СНиП принимает за среднюю величину показатель 180 кг на квадратный метр. Но в случае образования снегового мешка на одном из участков цифра увеличивается до 400 кг на один квадратный метр. Нагрузку снегового слоя можно не учитывать лишь в случае наклона скатов больше 60 градусов.

Интенсивность ветровых нагрузок также следует брать в расчет, но они значительно меньше, чем нагрузка слоя снега. Средний показатель может быть в пределах 35 кг на квадратный метр. Ветровую нагрузку можно игнорировать, если величина угла наклона скатов не превосходит 30 градусов.

На стропила может оказываться также дополнительная нагрузка. В качестве таковой выступают крепящиеся к стропилам подвесные конструкции, водонагревательные баки, закрепленные в чердачном помещении вентиляционные камеры.

При проектировании системы стропил необходимо сделать два расчета.

Первый – это оценка степени прочности конструкции. Она необходима для уверенности в том, что конструкция выдержит оказываемое на нее давление.

Второй расчет делается для оценки степени деформации элементов конструкции. К примеру, прогиб стропил кровель мансардного типа должен быть меньше 1/250 его длины.

Для изготовления стропильной системы используется прямоугольный брус. Данная форма позволяет стропилам выдерживать максимально возможные для конкретного случая нагрузки. В качестве альтернативного варианта применяют доски размером 5х15 и 5х20 см.

При необходимости используются спаренные варианты.

Оптимальным выбором для создания системы стропил является древесина хвойных пород деревьев: лиственницы или сосны, влажность которой не превосходит 18–22 %. Другой важный момент: пиломатериал должен быть без сучков, других неровностей, пороков.

Изготовленные из металла элементы также могут выступать в роли опор для наиболее нагруженных коньковых прогонов, а расположенные между ними прогоны заполняют опорами из дерева.

Конструкции комбинированного типа отличаются высоким уровнем прочности и дают возможность создания безраспорно-наслонных стропил.

Проектирование и расчет стропильной системы надо проводить как можно более тщательно для обеспечения надежности и прочности конструкции.

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Проектирование крыши

При разработке кровельной конструкции необходимо учитывать возможность ее противостояния большому количеству снега, сильным порывам ветра. Возводимая кровля должна быть достаточно устойчивой, чтобы можно было в течение нескольких лет обойтись без ремонта.

Длительность срока эксплуатации кровельного пирога в значительной мере определяется типом и качеством использованного в качестве кровельного покрытия материала. Однако проблемы могут касаться и других областей. Например, обрешетка может быть поражена гнилью.

В любом случае предварительный расчет при строительстве кровли необходим.

Другой тип четырехскатной кровли – шатровая. Она состоит из четырех равнобедренных треугольников, что дает возможность использовать значительно меньше строительного материала.
На этапе расчетов определяют также угол наклона скатов. Данный показатель зависит от нескольких факторов и параметров и выбирается в зависимости от назначения помещения чердака. Величина угла может варьироваться в диапазоне 5–60 градусов.

При выборе угла наклона следует учитывать также климатические особенности региона. При наличии сильных ветров и небольшом количестве осадков рекомендуется устройство скатов под минимальным углом. Если для региона характерно большое количество дождя и снега, оптимальным выбором является угол наклона 45–60 градусов.

Есть определенные правила, руководствуясь которыми, можно правильно сориентироваться при выборе типа покрытия для кровель с различными углами наклона скатов.

Если величина угла колеблется в пределах от 8 до 18 градусов, то рекомендуется применять рулонные материалы или шиферные листы.

Величина от 14 до 60 градусов требует применения кровельной стали или асбестоцементных листов.

При угле наклона от 30 до 60 градусов подойдут различные типы черепицы или других штучных кровельных материалов.
Выбирая угол наклона четырехскатной кровли, надо учитывать то обстоятельство, что крутая крыша требует расхода большего количества кровельного материала – следовательно, больших финансовых вложений.

Выбрав угол, надо приступать к расчету высоты конька. Для этого следует использовать тригонометрическое выражение для прямоугольных треугольников.

Затем можно приступать к составлению проекта. Его начинают с расчета системы стропил.

Определение сечения элементов конструкции производится в результате анализа величины потенциальных нагрузок, которые будут на них оказываться. При этом учитывают и интенсивность ветров, и максимально возможное количество снега, и наклон скатов.

Помимо этого следует учитывать стропильный шаг и объективно оценивать несущую способность стропильных брусьев. На стадии проектирования выбирают также тип конструкции. На данном этапе не только определяется, будут ли стропила наслонными или висячими, но также решается вопрос о необходимости использования дополнительных элементов.

Значительно сократить оказываемую на стропила нагрузку можно в результате использования раскосов. Применение затяжек придает конструкции дополнительную прочность и препятствует ее расшатыванию.

Порой пиломатериалы в пределах стандартных размеров не дают возможности достичь требуемого результата. В этом случае разрабатываются меры для изменения их размеров.

К примеру, можно увеличить длину стропила, балки соединять параллельно. Рекомендуется также использование наборных (склеенных) стропильных ног, которые отличаются повышенной прочностью по сравнению с обычными и с успехом применяются при создании достаточно сложных конструкций.

Для возведения четырехскатной кровли необходимо как точное проектирование, так и составление чертежа.

Возведение трехскатной кровли

Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.

Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

• Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
• Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
• Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Основные рекомендации по установке вальмовой конструкции:

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька. Высота конька также должна быть размечена с максимальной точностью

Высота конька также должна быть размечена с максимальной точностью.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

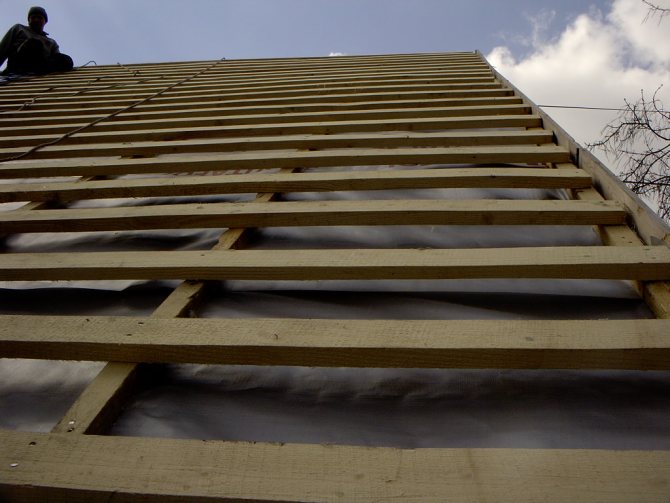

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:
