Траншеекопатели

Отвал для мотоблока

Отвал является необходимым приспособлением, потребность в котором есть в любое время года. С помощью фронтального ножа проводится чистка снега, планирование местности, закапывание ям и перемещение сыпучих материалов. Подобное оборудование для мотоблока «Нева» отличается хорошим качеством, но не всем по карману. Сделанные своими руками отвалы требуют минимальных финансовых вложений. Установив фронтальный нож на мотоблок «Нева», можно решать множество хозяйственных задач. При наличии рычагов и гидравлики самодельная лопата может использоваться и как погрузчик.

Для изготовления отвала потребуются такие инструменты:

• рулетка;
• сварочный аппарат;
• электрическая дрель;
• болгарка;
• гаечные ключи;
• акриловая краска;
• бочка 200 л;
• армированная резина;
• листовая сталь 5 мм;
• профильная труба 40х20 мм;
• краска и кисть;
• болты и стяжки.

Перед тем как сделать отвал, необходимо рассчитать соответствие мощности мотоблока размерам ковша. Чрезмерная нагрузка приводит к быстрому износу частей и механизмов агрегата. В зависимости от веса и мощности машины лопаты делаются шириной 60-100 см и 20-30 см высотой.

Снегоуборочные самоделки к мотоблоку своими руками делаются в такой последовательности:

1. Нанесение на бочку разметки, распиливание ее на 3 одинаковых части по вертикали. Разрезание 1 отрезка на полосы шириной 5 см.
2. Скрепление 2 заготовок с помощью битума и заклепок. Выравнивание краев изделия. Усиление ковша поперечными стойками.
3. Закрепление полос жести по краям лопаты. Делается это с помощью сварки или болтов.
4. Просверливание отверстий для болтов. Присоединение к нижней части ковша полосы из резины.
5. Изготовление сцепки для лопаты. Делается она путем крепления сваркой к отвалу куска трубы и полукруга из листового металла. На секторе наносятся отверстия для регулировки угла атаки. К кронштейну мотоблока самодельное снегоуборочное приспособление крепится переходником из профильной трубы.

Готовое изделие нужно очистить и покрасить. Все болтовые соединения необходимо регулярно смазывать для предотвращения коррозии.

Дополнительные сведения об устройстве

В состав траншеекопателя входят:

• корпус;
• монтажная панель;
• откидной плуг;
• баровая цепь;
• механизм натяжения.

Корпус имеет в составе направляющую балку — по ней скользит баровая цепь. Вал приводной звездочки и подшипник устанавливаются в кронштейн привода. Монтажная панель состоит из горизонтальных балок и кронштейнов, которые соответствуют сцепному устройству. К корпусу фиксируется монтажная панель с шестью болтами.

От края траншеи грунт отводится с помощью звездочки и шнека, которые установлены на вал привода. Такая конструкция позволяет исключить осыпание грунта обратно в траншею. Если предстоит работать вблизи заборов или стен, то шнек необходимо снять. Для этого откручивается болт крепления шнека.

Основные преимущества

Траншеекопатель, как упоминалось выше, используется для устройства траншей. Впоследствии они применяются для заливки фундамента для будущих строительных объектов. Однако траншеи могут понадобиться для прокладки газо- и водопроводов, а также для выполнения других строительных задач.

В силу компактных размеров такая строительная техника является удобным решением для формирования углублений в труднодоступных местах. Работать с помощью данных агрегатов можно в любых условиях, при этом траншеи получаются с ровными краями, а углубиться можно на 20 см минимум. Максимальное значение в данном случае составляет 1 м.

Ручной траншеекопатель обладает преимуществом высокой производительности, что особенно верно при сравнении с работой лопатой. Выкопанные канавы можно использовать для ирригационных и дренажных систем, организации автоматизированного полива в зонах внушительной площади.

Подобные машины используются для демонтажа асфальтового покрытия при проведении строительно-ремонтных работ. Техника полезна при благоустройстве территорий вокруг объектов, строительство которых было завершено. Если необходимо быстро уложить бордюрный камень, то без данного приспособления тоже никак не обойтись.

Траншеекопатели: как приобрести

Для
того чтобы малогабаритные ручные
приобрести траншеекопатели, вам не
потребуется оформлять никаких разрешающих
документов. Что также позволяет сэкономить
и ваше время, и ваши деньги.

Основным
элементом траншеекопателя является
режущая часть, вам обязательно необходимо
обращать внимание на ее качественные
показатели. Высокопрчные малогабаритные
траншеекопатели способны запросто
справиться с довольно прочными слоями
грунта и качественно прорубить углубление,
не зависимо от погодных условий, им
поддается даже сильно промерзшая земля.. При
выборе малогабаритного траншеекопателя
с ручным запуском вам необходимо знать
структуру грунта, длину и глубину вырытой
траншеи

Необходимо определиться с
целями его использования. Правильно
сопоставив качественные, технические
и ценовые характеристики, вы точно
будете знать какие траншеекопатели
лучше приобрести для своего личного
использования, и гарантированно не
ошибетесь в выборе

При
выборе малогабаритного траншеекопателя
с ручным запуском вам необходимо знать
структуру грунта, длину и глубину вырытой
траншеи. Необходимо определиться с
целями его использования. Правильно
сопоставив качественные, технические
и ценовые характеристики, вы точно
будете знать какие траншеекопатели
лучше приобрести для своего личного
использования, и гарантированно не
ошибетесь в выборе.

Сведения о траншеекопателе

Хотя траншеи возможно рыть вручную, всё же применение специализированной техники является более выгодным.

Вот несколько причин этого:

1. В процессе работы траншея получается узкая, глубокая и с отвесными краями. При таком способе рытья снижается риск обсыпания стенок.
2. Качество и эффективность работы агрегата не страдают, если земля более плотная, чем обычно.
3. При работе этого механизма потребность в том, чтобы вывозить выкопанный грунт, существенно уменьшается.
4. Если сравнивать с экскаватором, то нужно заметить, что выкопанную землю можно в любой момент использовать для засыпки ямы. При этом экскаватор может выкапывать глыбы, которые перед использованием необходимо разбить.
5. Этот механизм имеет высокую производительность.
6. Канавокопатель эффективно работает в зимних условиях, когда роет траншеи в мёрзлой земле.

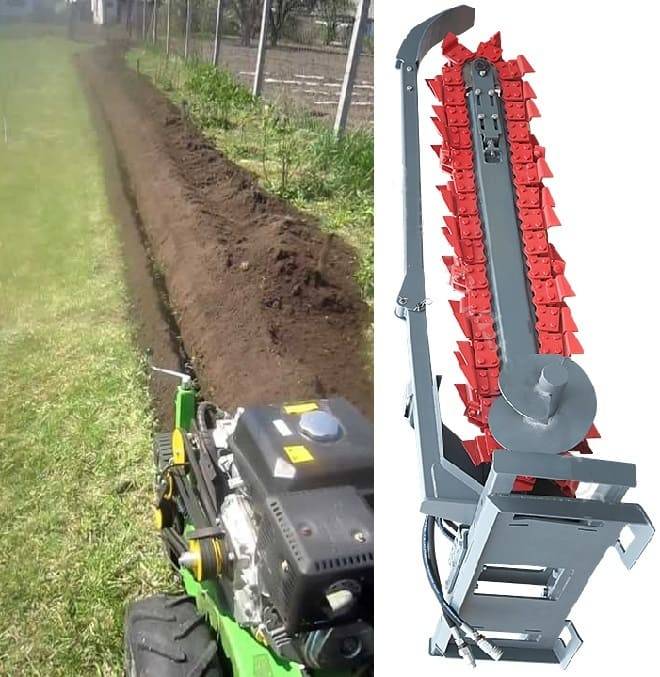

Траншеекопатель для мотоблока

Сферы применения

Это приспособление может применяться для различных целей:

1. С его помощью возможно рыть канавы. Самые мощные трашеекопатели могут достигать глубины 200 см. Более доступные для приобретения виды, в зависимости от типа, способны рыть канаву глубиной от 30 до 90 см.
2. Иногда для пересадки дерева требуется аккуратно выкопать его корни вместе с комом земли. Это возможно сделать с помощью траншеекопателя.
3. Когда вскоре должно начаться строительство дома, площадку для работы необходимо заранее подготовить. В этой работе может помочь рассматриваемый инструмент.
4. Траншеекопатель можно эффективно использовать для снятия дорожного полотна перед ремонтом дороги.
5. Его фактически можно использовать в качестве мотокультиватора: проводить мелиорационные работы, делать дренирование и рыхление.
6. Это устройство может помочь при выполнении работ по закладке фундамента.

Траншеекопатель ускоряет работу при закладке фундамента

Разновидности

Их можно классифицировать по мощности и производительности:

1. Существуют траншеекопатели, которые выполнены в качестве специализированных устройств. Они обладают высокой мощностью и производительностью. Обычно их применяют специализированные организации. Такие траншеекопатели могут вырыть траншею глубиной до двух метров и шириной до 40 см. Эти механизмы достаточно дорогие, и их покупка их для дачников или фермеров обычно недоступна.
2. Другой вид устройств – это мотоблоки, которые имеют встроенные траншеекопатели.
3. Возможно использование этих механизмов в качестве навесного оборудования для мотоблока.
4. Самодельный траншеекопатель. Этот их вид является самым дешёвым и доступным для дачников или фермеров.

Можно провести разделение по принципу действия:

1. Наиболее распространён траншеекопатель, который работает на основе использования цепи. Этот инструмент по внешнему виду очень похож на гигантскую бензопилу траншеекопатель. Такой инструмент пила отлично подходит для использования в сельской местности. Оборудование может быть применено вместе с популярными в России марками мотоблоков: Нева, МТЗ, Агат, Ока и некоторыми другими.
2. Есть устройства, которые при рытье используют зубчатое колесо. Они могут эффективно использоваться на различных почвах: твёрдых и мягких, а также там, где содержится много камней. Такие агрегаты имеют оптимальную стоимость и доступны практически всем желающим. Ещё одним достоинством такого оборудования является простота эксплуатации.
3. Существует такая разновидность, как микротраншеекопатели. Их используют главным образом на узких городских улицах. Этот инструмент оснащён режущим диском и имеет небольшие размеры.
4. Применяется портативный траншеекопатель. Он предназначен для профессиональной деятельности и обычно используется ландшафтными дизайнерами в процессе работы.

Траншеекопатель Vermeer RTX250

Это интересно: Чертежи и инструкция как сделать тележку для мотоблока своими руками — разбираемся внимательно

Траншеекопатель ручной своими руками – Металлы, оборудование, инструкции

Траншеекопатели – одна из разновидностей экскаваторных механизмов, применяемая для обустройства траншейных углублений при прокладке подземных магистралей для размещения труб различного назначения, кабельных электросетей, коммуникаций связи.

Может применяться владельцами земельных участков, коммунальными службами в работах по мелиорации, дренированию, обустройству фундаментов.

Ручной траншеекопатель: свойства, особенности, разновидности

Для успешного проведения ландшафтных работ необходимо затрачивать много сил. Чтобы уменьшить нагрузку на человека, производителями спецтехники разрабатываются устройства, которые полностью берут на себя выполнение трудоемких операций.

Если для работ в глубоких слоях почвы применяется экскаватор, то для поверхностной обработки достаточно использовать траншеекопатель.

Это компактное устройство, которое способно проложить траншею в любых, даже самых стесненных условиях. В зависимости от модификации глубина канавы составляет до 120 см.

Особенности конструкции ручных малогабаритных траншеекопателей

В первую очередь траншеекопатели делятся на:

• самоходные;
• несамоходные.

Силовая установка может быть:

• двухтактной;
• четырехтактной.

Важными критериями оценки служат глубина выкапывания, длина траншеи, скорость рытья (измеряется в метрах в минуту), а также скорость передвижения на холостом ходу (для самоходных моделей).

Самым важным органом канавокопателя является его режущая часть.

Высококачественное изделие может справиться с любой почвой, вне зависимости от температурного режима и степени смерзания грунта. Многие модификации характеризуются наличием разновидностей цепей, предусмотренных для взаимодействия с отдельными видами грунта.

Если появится необходимость перейти на участок с другим грунтом, то для таких моделей потребуется замена цепи рабочего органа.

Возможности и преимущества механизма

Основное назначение устройства – это выкапывание траншей. Качество, длина и глубина полученной канавы будет напрямую зависеть от особенностей грунта и характеристик модели.

При этом малые габариты и мощность мотора имеют первостепенное значение. В среднем за час такое устройство может выкопать 60-180 метров в длину.

Наиболее подходящая сфера применения траншеекопателей:

• садоводство;
• ремонтные работы;
• коммунальная сфера.

Если есть необходимость в прокладке кабеля на частных территориях, где не нужно перемещать много грунта, такое устройство справится с работой. Его можно использовать в садах, парках, огородах и дворах.

Прибор может сформировать в почве отверстия под осветительные приборы, дренажные и поливочные системы и многое другое. Есть модели промежуточного класса, они имеют более крупные размеры и используются преимущественно в строительстве.

Мощные канавокопатели могут характеризоваться небольшими размерами. Они имеют ручной привод и аккуратно формируют траншеи для закладки труб и кабеля, сохраняя целостность основной части газона. Кроме этого, с помощью данного механизма можно:

• сажать деревья;
• разрыхлять грунт;
• вырезать блоки почвы;
• снимать дорожное полотно.

К преимуществам ручных траншеекопателей перед аналогами относятся:

• минимальный объем транспортируемого грунта;
• возможность использовать грунт, оставшийся после формирования канавы, для других целей;
• компактность;
• ограниченное потребление топлива;
• минимальные повреждения поверхности участка;
• аккуратная работа, ровные края траншеи, что не позволяет грунту обваливаться обратно в канаву;
• высокая производительность даже в промерзшем грунте;
• доступная цена по сравнению с профессиональной спецтехникой.

Последний пункт иногда имеет решающее значение.

Цены на малогабаритные ручные траншеекопатели варьируются в пределах 100-200 тысяч рублей, в то время как стоимость промышленной техники может достигать одного миллиона.

При этом на ручной траншеекопатель не требуется разрешающих документов, в отличие от полноразмерных машин.

Среди них есть ряд особенно популярных модификаций, оснащенных узлами, необходимыми для эффективной работы. При этом они имеют существенные отличия.

Barreto 912

Прибор работает от мотора мощностью 9 л. с. Он способен сформировать траншею 30-сантиметровой глубины. Стрела и цепи, используемые при копании, имеют гидравлическую конструкцию.

Как правильно выбрать?

Чтобы выбрать мотоблок для траншеи, важно обратить внимание на параметры:

• вес;
• возможность использования навесного оборудования;
• производитель.

Если земля запущенная или целинная, ни разу не обрабатывалась до этого, то мотоблок должен иметь вес не менее 100 кг. Это не упрощает физический труд оператора, но упростит процесс нарезания грунта. Мотоблок обязательно должен иметь возможность применения разного навесного оборудования.

Производители отечественного и зарубежного инструмента конкурируют в цене, но по качеству отличаются мало. Например, мотоблок бензиновый Huter МК-7000 обойдется в 26300 рублей, а ELITECH КБ 700М3/15 в 44000 рублей. Главное отличие этих двух моделей – объем двигателя.

Мотобуры выбирают исходя из предназначения. В зависимости от глубины будущей траншеи нужно подобрать шнек. Он также бывает однозаходным и двухзаходным. Второй вариант поможет эффективнее выкопать траншею на участке. Шнеки со съемными ножками подвергаются заточке, что удобно при выполнении земляных работ. Стоимость мотобуров варьируется от 8000 до 20000 рублей.

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

• агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
• силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
• режущая система: 2 дорожные фрезы ЭЦ-1800;
• глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
• ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

• сварочный аппарат;
• болгарка;
• дорожные фрезы;
• лопата отвальная;
• защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

• диск грунторежущий;
• цепная передача;
• гидромотор;
• вал навесного механизма;
• бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Автомеханик, специализируется на С/Х технике

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.

Что собой представляет?

Навесной траншеекопатель на мотоблоке — своего рода мини-экскаватор манёвренный и компактный. Используется в стеснённых условиях эксплуатации между хозяйственными постройками, отдельными строениями, деревьями, кустами, на косогорах.

Мотоблоки для траншеекопателя имеют надёжную колёсную или гусеничную базу, снабжены специально разработанными режущими органами.

Производители стремятся расширить функциональные возможности канавокопателя и предусматривают установку различных фрез, отвалов, плугов, которые обеспечивают рытье траншеи на глубинах до двух метров…

Как сделать отвал для мотоблока своими руками?

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

• жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
• 1 металлическая стойка – для этого подойдет стальная труба;
• 4 ребра жесткости, толщиной около 4 мм;
• полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
• 2 проушины для крепления тяги отвала;
• набор шайб и гаек;
• квадратная труба, сечением 4×4 см и длиной 1 м;
• комплект сверл, диаметром 5–6 и 8–9 мм;
• плоский кусок резины;
• 2 штанги, длиной 52 см каждая;
• 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
• аппарат для сварки;
• болгарка с дисками для резки стали;
• перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

1. Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
2. Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
3. Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
4. Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Траншеекопатель лучше купить или сделать

Речь идёт о высокоспециализированном оборудовании. Оно дорого стоит, а требуется редко, поэтому покупать его нерентабельно. Некоторые фермеры для этой цели делают траншеекопатель своими руками. При этом стоимость инструмента становится существенно меньше, качество остаётся вполне приемлемым для домашних нужд.

Интересно. Такой инструмент можно взять в аренду. При этом можно использовать высококачественное оборудование за приемлемую цену.

Траншеекопатель – это полезное навесное оборудование для мотоблока. Однако стоит оно дорого и используется достаточно редко. Поэтому в большинстве случаев дачники и фермеры выбирают из двух вариантов: взять в аренду или собрать самому.

Благодаря траншеекопателям жизнь владельцев садовых участков и представителей профессий, связанных с земельными работами, стала намного проще. Теперь не нужно тратить время и силы, чтобы с помощью лопаты рыть траншеи, обо всем этом позаботятся специальные приспособления.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

• рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
• двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
• опоры промежуточного вала крепятся к передним стойкам;
• опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

• зубчатая — наиболее распространенная и легко монтируемая;
• комбинированная (зубчато-червячная передача);
• цепно-ременная, зубчатая;
• гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.
