Ворота из профнастила: варианты некоторых моделей и пошаговая инструкция сборки

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег. При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю

При бетонировании важно помнить. что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.

Они гарантируют наличие свободного пространства. которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры .

Недостатками такой системы установки ворот являются:

Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
Срок службы такого механизма ниже, чем у распашных ворот.
Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны. поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь .

Ворота с элементами ковки, помимо оригинального дизайна. отличаются высокой прочностью .

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают. что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

Особенности материала

Профлист – композитный стройматериал с неоднородной структурой. Представляет собой оцинкованный стальной лист, защищенный полимерным покрытием. В наличии защитных слоев заключается главная особенность изделия. Их количество может быть разным. Самые простые – трехслойные модели, они состоят из листа металла, оцинкованного с двух сторон. Наиболее качественные варианты могут иметь до 10 слоев.

Срок службы листа напрямую зависит от вида покрытия. По этому параметру выделяют: оцинкованный, алюмооцинкованный, профнастил с полимерным покрытием. Гарантийный срок первого вида составляет 5 лет, второго — 10, третьего – от 10 до 20. В основном материал применяется в строительстве. Его используют для разных целей, например, для возведения ангаров, установки ограждений, изготовления ворот, обшивки гаражей, киосков. В зависимости от сферы применения, выделяют три основных типа профлиста:

• Стеновой (фасадный). Маркируется буквой «С». Отличается мелким профилированием. Волна может иметь высоту в 8,10,15,20,21 мм.
• Кровельный (несуще-стеновой) или НС. По сравнению с первым вариантом характеризуется более высокими волнами (20,21,35,45,57,60,75,80,90,100 мм). Используется для облицовки кровли, стен, монтажа перекрытий.
• Несущий (маркировка «Н»). Используется в основном для возведения несущих конструкций. Высота волны составляет 75,80,90,100 мм.

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

Механические характеристики

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
2. С — стеновые листы. Предназначены для заборов и лёгких построек.
3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
4. ПК — кровельные листы. Подходят для обшивки крыш.
5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей

Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

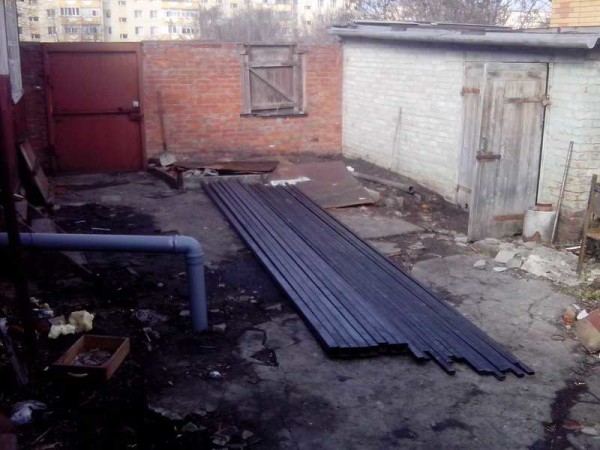

• профильные трубы разного сечения;

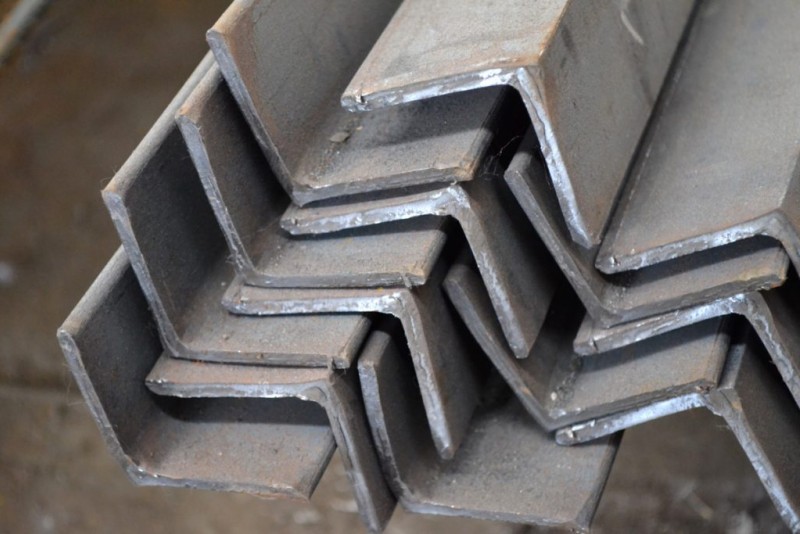

• металлические уголки;
• профиллированные листы;
• саморезы, болты, заклепки;

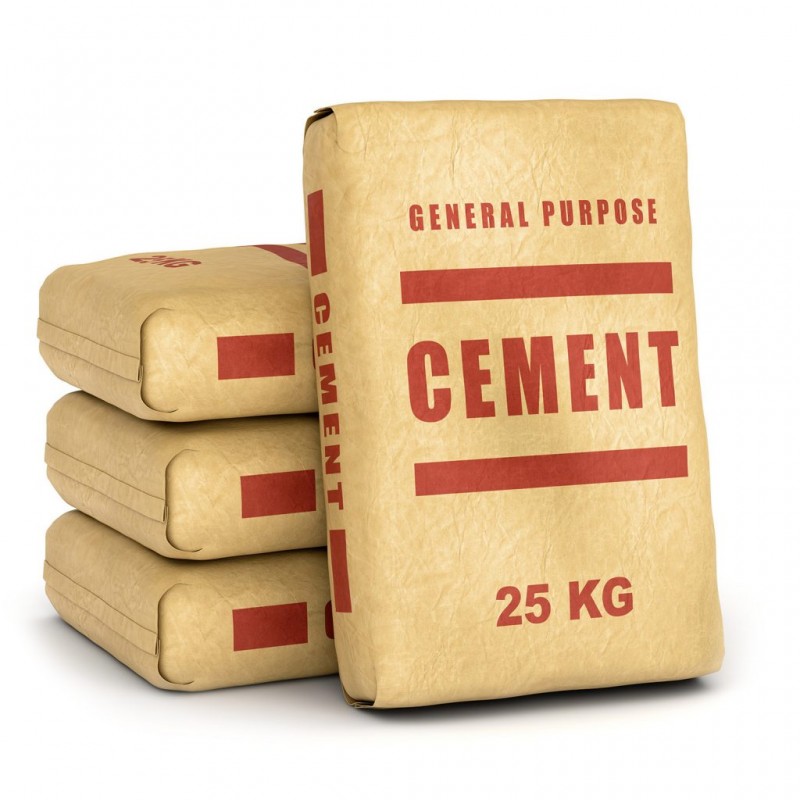

• цемент;
• грунтовка и краска по металлу;
• электроинструменты;
• сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

1. Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
2. Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
3. Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
4. В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
5. Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.

Стапель

Если предполагается делать сдвижные ворота, а вы в этом деле новичок, то для полного успеха вам нужен простейший временный стапель: «пропеллер» или «восьмерка» створки сведут на нет всю работу, а если ворота распашные, то, может быть, они и закроются, но вид у них будет смехотворный. Стапель потом может пригодиться для других работ, напр. изготовления стропил, стеновых рам и т.п.

Сделать стапель не так уж сложно, см. рис:

Разметка стапеля

• На ровном участке отбиваем по шнуру базовую линию, а от нее перпендикуляр.
• Проверяем перпендикулярность «магическим треугольником», со сторонами 3:4:5 любых, но точно равных друг другу отрезков, поз. 1 на рис. «Магический треугольник» можно сделать из любого нерастяжимого шнура.
• По перпендикуляру ставим первую скамейку стапеля из бруса 100х100, ровной трубы, швеллера и т.п.; ее горизонтальность выверяем уровнем (поз.2). Если стапель предназначен для постоянного использования, то его скамейки ставим на столбики, а горизонтальности добиваемся за счет подсыпки в ямах под них.
• Снова проверяем перпендикулярность скамейки, тоже поз. 2.
• Устанавливаем вторую скамейку, как и первую. Они должны соответствовать сторонам прямоугольника, что проверяется как обычно, диагоналями (поз. 3 на рис.)
• Дополнительно с помощью ровной рейки – правила – и уровня, проверяем концы скамеек на «пропеллер», т.е. перекос монтажной плоскости, поз. 4.
• Ставим точно так же третью, и, если нужно, следующие скамейки.
• Если стапель стационарный, бетонируем столбики скамеек и, пока бетон не застыл, еще раз проверяем все пары скамеек на «пропеллер» и аккуратно подправляем «уехавшие».

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

• Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
• Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
• В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
• Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

• Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
• С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
• Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см. В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения

Чаще всего используется металлопрофиль с сечением 20×40 см.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.
