Дровокол своими руками

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Конструкция и принцип функционирования

Самодельный дровокол, как и его заводской аналог, имеет достаточно простую конструкцию, зависящую от вида станка. При этом большинство стандартных установок имеют в своём комплекте следующее составляющие:

Сердцем механического колуна является мотор. Может использоваться как электрический, так и бензиновый двигатель подходящей мощности. При изготовлении такого устройства своими руками человек сам решает, какой мотор будет использоваться.
Редукторный механизм, предназначенный для повышения крутящего момента и стабилизации воздушного давления перед нанесением очередного удара.
Основа дровокола – станина. Неподвижную часть колуна изготавливают из металла с большим запасом прочности

К ней будет выполняться крепление мотора, редукторного механизма и рабочего конуса для колки и торцовки древесины.
Важной частью опоры поддерживающей подвижную систему рабочего конуса, закреплённого на валу, с необходимой жёсткостью считаются подшипники.
Конусная болванка для раскола дерева изготовляется из высокопрочных сплавов металла и оснащается резьбовой насадкой – буравчиком.

Подбор деталей дровокола собираемого своими руками выполняется индивидуально в зависимости от условий эксплуатации оборудования и потребностей пользователя. Благодаря этому станок будет соответствовать всем предъявляемым требованиям.

В зависимости от конструктивных особенностей устройства для колки дров все станки могут отличаться по принципу работы. Стандартный дровокол функционирует в соответствии со следующим принципом: посредством редуктора приводится в движение вал, на котором расположен буравчик, который вращаясь, ввинчивается в деревянную чурку, раскалывая её на части.

Плавность работы механизма обеспечивается вхождением режущей кромки в древесину без удара, благодаря чему происходит раскол заготовки без сдавливания. В случае нехватки мощностей для раскола древесины работа цилиндра прекращается, а насос переходит в холостой режим тем самым, предотвращая поломку станка.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

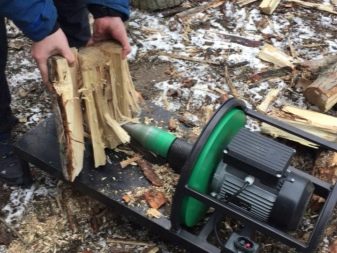

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

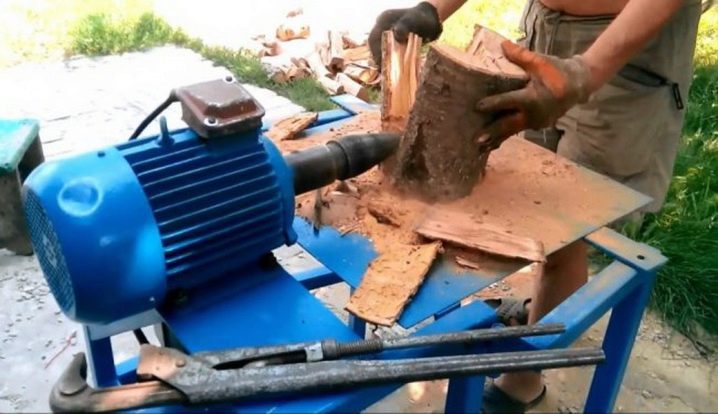

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Самостоятельное производство дровокола

Изготовление механического колуна для дров своими руками на пружинном механизме — несложная задача, особенно если человек имеет начальный опыт работы со сваркой. Хотя, с другой стороны, можно использовать и болтовые соединения. В этом случае из инструментов понадобится болгарка и дрель. Ими работать нетрудно, поэтому даже без предыдущего опыта изготовить дровокол не составит труда.

Для самостоятельного изготовления механического колуна поможет данная схема

Конструкция колуна может быть любой, главное — её мощность, качество производства и устойчивость. Но перед началом производства необходимо сделать правильные расчёты и подготовить чертежи. Колун для дров своими руками в этом случае сделать несложно даже начинающему мастеру, причём качество будет довольно хорошим.

Важно вычислить, какой будет оптимальная длина рычага по соотношению к грузу на лезвии. Важно также придерживаться правильного расположения пружины и шарнира, расстояния между ними

Старайтесь выбирать более качественные материалы для своего колуна, которые прослужат вам долгие годы

Если неправильно рассчитать размеры конструкции, то изделие не будет в полной мере выполнять своей функции. К примеру, колун может быть очень слабым, поэтому нужно будет прикладывать много усилий. Принцип работы понять несложно. Чем дальше будет фиксироваться пружина от шарнира, тем большей мощностью колун будет обладать, но при этом длина рычага должна равносильно увеличиваться. Нужно найти идеальное место, где и пружина будет иметь достаточную силу, и не будет тяжело впоследствии поднимать рычаг и натягивать пружину.

Для производства простого рычажного дровокола можно использовать подручные материалы:

• амортизирующая пружина от легкового автомобиля (ВАЗ или подобные);
• готовое лезвие для колуна или заготовка из стали для самостоятельного производства;
• труба, диаметр которой совпадает с диаметром пружины;
• стальные трубы, профили и другой металлопрокат для изготовления рамы.

Дровокол конусный резьбовой:

Для изготовления шарниров необязательно использовать механизм на подшипниках. Сама конструкция получается довольно массивной, поэтому достаточно обыкновенного вала и втулки. Такие же механизмы устанавливаются в качестве петель на ворота.

Процесс изготовления тоже несложен. В каждом отдельном случае необходимо опираться на подготовленные расчёты и чертежи, а они могут быть разными. Все действия необходимо совершать в такой последовательности:

• отмерить и обрезать с помощью болгарки элементы рамы;
• собрать раму с помощью сварных швов или болтового соединения;
• изготовляются чаши и устанавливается пружина;
• на последнем этапе прикрепляется груз и лезвие колуна.

Если конструкция выйдет не очень устойчивой, то к нижней части привариваются дополнительно трубы для увеличения опорной площади.

Правильный колун своими руками:

Главное, придерживаться общих рекомендаций по изготовлению и следовать чертежу. Для более простого варианта можно сделать колун в форме топора, но с удлинённой ручкой и тяжёлой режущей частью. Даже самая примитивная модель поможет хозяину в заготовке дров на зиму.

Растения на карте

Легенда

Какие бывают дровоколы

Итак, прежде чем отвечать на вопрос, как сделать дровокол своими руками, нужно решить, какая именно модель является лучшим решением для конкретного пользователя. На сегодняшний день наиболее распространены три варианта:

• гидравлический;
• электрический;
• ручной (инерционный).

Теперь рассмотрим каждый из этих вариантов более детально, чтобы потенциальный пользователь смог выбрать наиболее подходящий для себя механизм для колки дров.

Гидравлический

При работе с таким оборудованием можно легко и быстро распилить практически любую древесину, включая влажную и наиболее прочную.

Основным элементом данного дровокола является гидравлический цилиндр. На него укладывается бревно, после чего цилиндр, под давлением жидкости, толкает заостренное лезвие.

Благодаря значительному давлению работа выполняется за секунду. Высокая производительность позволяет в минимальные сроки наколоть большое количество дров.

Увы, именно эта разновидность оборудования является наиболее сложной в изготовлении. Поэтому, чтобы сконструировать дровокол гидравлический своими руками, чертежей будет недостаточно – нужно обладать ещё и немалым опытом работы с подобными механизмами.

Электрический дровокол

Более бюджетный вариант, который также не требует особых сил – соблюдая определенную технику безопасности, даже десятилетний ребёнок может успешно работать с ним. Принцип действия схож с гидравлическим. Однако здесь лезвие раскалывает полено не под действием гидравлического механизма. Здесь основной действующей силой является электрический двигатель.

Благодаря более простому устройству, он стоит значительно дешевле. Да и собрать его самостоятельно (при наличии соответствующих комплектующих) будет гораздо легче.

Однако тут есть определенные ограничения. Во-первых, нужно чтобы поблизости был источник электричества. Впрочем, на большинстве дач и частных домов с этим проблем не возникает. Во-вторых, убедитесь, что проводка способна выдержать дополнительную нагрузку. Дровокол с редуктором, как сделанный своими руками, так и заводской оснащается довольно мощным двигателем, и если проводка окажется слишком слабой, это может привести к выбиванию пробок.

Ручной (инерционный) дровокол

На длинной, около полутора метров, металлической трубе устанавливается лезвие. Под ним фиксируется чурка, на которую устанавливается полено. После этого пользователь просто с размаха опускает основную рабочую часть вниз.

Мускульная сила в сумме с инерцией легко раскалывает большинство поленьев, с которыми справиться вручную будет довольно сложно.

В некоторых случаях дровокол дорабатывается. Например, рабочая часть оснащается снизу пружиной, другой конец которой фиксируется возле чурки. Пользователь поднимает часть с лезвием вручную, разгибая пружину, после чего резко отпускает – под своей тяжестью и натяжением пружины лезвие наносит сильнейший удар, разрубая даже проблемное полено с сучками.

Также на противоположный конец трубы можно подвесить небольшой груз – это заметно облегчит процесс поднятия, хотя немного снизит мощность удара.

Наконец, на металлическую трубу, в районе лезвия, можно навесить дополнительный груз. Поднимать лезвие будет тяжелее, зато и удар будет значительно сильнее.

Достоинством ручного или инерционного дровокола является простота, неприхотливость и возможность сборки из подручных средств. Но есть и минус. Нужно обладать определенной физической силой, чтобы успешно наколоть достаточное количество дров. Да и времени на это уйдет значительно больше, чем при работе с гидравлическим или электрическим устройством.

Как сделать пружинный дровокол пошагово

Если вы хотите сделать пружинный колун своими руками, чертежи не понадобятся – схема здесь максимально простая. Потребуется всего несколько деталей:

• металлические уголки;
• два куска швеллера;
• мощная пружина (можно рессора от легкового автомобиля);
• пластина, выполняющая роль ножа (можно использовать старый колун);
• шарнирный узел;
• кусок трубы, диаметр которой чуть меньше диаметра пружины;
• утяжелитель.

Когда у вас есть все необходимое, можно начинать сборку:

1. Используя один швеллер как основание, приварите к нему перпендикулярно второй.
2. Подготовьте площадку для установки пружины.
3. Приварите на основание трубу и распорки (уголки).
4. Сделайте болгаркой на балке вырез, через который конструкция будет крепиться к основанию.
5. Приварите балку.
6. Навесьте балку с шарнирным узлом на опору.
7. Установите пружину.
8. Зафиксируйте валун на подвижной балке.
9. Приварите утяжелитель сверху валуна.

Конструкция готова – можно покрасить её, чтобы защитить от ржавчины.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола
Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную
или ременную передачу нужно подобрать таким образом, чтобы число оборотов на
конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено
может вырвать из рук.

Высота
от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то
поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать
с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как
винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких
ремней и шнурков, которые могут попасть на винт.

Для
аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной
остановки или большую аварийную кнопку. Причем недостаточно выключить питание с
электродвигателя, так как вал после отключения питания будет еще крутиться по
инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой
аварийной остановки вала электродвигателя, на станке необходимо установить
электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи
электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии
тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз
сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Особенности самодельных моделей

Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.

Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.

Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.

Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.

Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:

• добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
• машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.

Конструкция и принцип работы

Гидравлический дровокол состоит из станины, упора, гидроцилиндра, рабочего лезвия, насоса, распределителя давления жидкости, масляного бака и двигателя. Двигатель запускает в работу гидравлический насос, который заставляет двигаться поршень. Нож исполняет роль колуна и под воздействием давления раскалывает заготовку. Чурку при этом располагают на металлической раме между ножом и поршнем.

Отличительной чертой гидравлических приборов от обычных механических является плавное увеличение усилия, при нехватке которого цилиндр прекращает движение и не заставляет двигатель работать на высоких оборотах. В механических же моделях плавного нарастания силы не происходит. Если чурка не раскалывается, мотор всё равно продолжает работать в полную мощь, что приводит к перегреванию двигателя и увеличивает риск его преждевременного износа. В гидравлических моделях если резак не может расколоть древесину, то поршень останавливается, а двигатель сбрасывает обороты и не перегревается.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Виды

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

• Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
• Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
• Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Какой материал выбрать для столешницы?

Самые практичные столешницы для ванной – каменные. Это может быть натуральная горная порода (гранит, мрамор, оникс и др.) или искусственный материал – акрил, бетон, полиэфирные смолы.

Преимущества камня:

• Абсолютная устойчивость к воде.
• Исключение проникновения грибков в структуру.
• Простой уход.
• Долговечность.

Любители Эко-стиля иногда выбирают дерево. От внешних факторов его защищают толстым слоем лака и пропитками. Однако со временем защитный слой облазит, истончается, требует обновления. Более надежный, но и хлопотный способ защиты дерева – покрытие эпоксидной смолой.

Установка столешницы предполагает монтаж на тумбу (готовую или собранную на месте по индивидуальному чертежу), или на встроенные в стену консольные направляющие.

В общем, на высоте заморачиваться не стоит. Если мебель и столешница делается на заказ, выбирайте вариант, который будет вам удобен. А чтобы понять это, посетите шоу-рум или офис компании E-stoun.ru, которая занимается изготовлением столешниц на заказ.

Настойки из рябины

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.

2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.

4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

5. Монтируют столешницу и полку.
6. Собирают опорную раму электродвигателя и крепят её к станине.
7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.

8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.

11. Устанавливают рассекатель.

12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.

13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

• сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
• с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
• определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
• вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
• натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал.

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Давление верхнее и нижнее: что означает?

Артериальное давление (АД) – это один из самых важных показателей, оно демонстрирует функционирование кровеносной системы. Этот показатель формируется при участии сердца, сосудов и крови, движущейся по ним.

Артериальное давление — это давление крови на стенку артерии

При этом он зависит от сопротивления крови, ее объема, «выбрасываемого» в результате одного сокращения (это называется систолой), и интенсивности сокращений сердца. Самый высокий показатель АД может наблюдаться, когда сердце сокращается и «выбрасывает» кровь из левого желудочка, а самый низкий – во время попадания в правое предсердие, когда главная мышца расслаблена (диастола)

Вот мы и подошли к самому важному

Артериальное давление

Под верхним давлением или, если говорить языком науки, систолическим, подразумевается давление крови при сокращении. Этот показатель демонстрирует то, как сокращается сердце. Формирование такого давления выполняется при участии крупных артерий (например, аорты), а зависит данный показатель от ряда ключевых факторов.

К таковым относят:

• ударный объем левого желудочка;
• растяжимость аорты;
• предельную скорость «выброса».

Соотношение давлений в организме человека

Что же касается нижнего давления (другими словами, диастолического), то оно показывает, какое сопротивление испытывает кровь во время движения по кровеносным сосудам. Нижнее давление наблюдается, когда клапан аорты закрывается, и кровь не может вернуться в сердце. При этом само сердце наполняется другой кровью, насыщенной кислородом, и готовится к следующему сокращению. Движение крови происходит как бы самотеком, пассивно.

К факторам, влияющим на диастолическое давление, относится:

• частота сокращения сердца;
• периферическое сопротивление сосудов.

Делаем вывод: в приведенном в начале статьи примере (120/80) 120 – это показатель верхнего АД, а 80 – нижнего.

Артериальное давление — норма и отклонения

Что характерно, формирование АД зависит преимущественно от образа жизни, питательного рациона, привычек (в том числе вредных), частоты стрессов. К примеру, при помощи употребления той или иной пищи можно специально понижать/повышать давление. Достоверно известно, что были случаи, когда люди полностью излечивались от гипертонии после изменения привычек и образа жизни.
