Автополив в теплице

Автополив дождевателями – инструкция по созданию

От предыдущей системы автополива дождеватели отличаются способом доставки влаги к растениям – вместо капельниц используются форсунки-распылители, работающие в некотором радиусе вокруг себя. Кроме того, нередко магистраль для такой системы полива располагается не на грядках, а над ними — под крышей теплицы.

Принцип системы дождевания Ознакомиться с устройством системы автоматического дождевания можно с помощью этого рисунка

Шаг 1. На обычном листке бумаге или чертежной миллиметровке составьте план будущей системы автополива.

Шаг 2. Установите емкость для воды. В данном случае подпорка для нее не понадобится – давление в магистрали будет создаваться насосом.

Шаг 3. Последовательно установите на выходе из емкости насос, кран для ручного перекрытия системы, фильтр и таймер автополива.

Шаг 4. Проложите магистраль. При ее расположении на подпорках или креплению к крыше теплицы проследите, чтобы все соединения были надежными. Не забудьте про компенсационную петлю – она нужна для учета изгибов и изменений линейного размера шлангов или труб при разных температурах.

Компенсационная петля Расположение магистрали с дождевателями на подпорках. Шланги к ним крепятся при помощи кабельных стяжек В некоторых случаях магистраль проводят под землей. Но подобный вариант больше годится для орошения газона, а не грядок в теплице

Шаг 5. Закройте концы магистралей заглушками и просверлите отверстия под форсунки-распылители.

Шаг 6. Установите форсунки. Интервал между ними выбирайте, исходя из радиуса распыления воды при давлении, создаваемой в системе.

Форсунка

Шаг 7. Произведите пробный тест системы в ручном режиме. Если все в порядке, установите частоту и продолжительно полива на контроллере или таймере.

Автоматический полив в теплицах – виды и конструкция

Для начала имеет смысл узнать про разновидности автополива, их преимущества и недостатки. Эти данные собраны в небольшую таблицу, которую вы можете увидеть ниже.

Капельное орошение

Таблица. Виды систем автоматического орошения в теплицах.

Дождевание прекрасно подходит для промышленных теплиц большой площади. Для уменьшения затрат на обустройство автополива применяют подвижную систему, перемещающуюся под крышей вдоль грядок Подземное капельное орошение

Теперь обратим внимание на конструкцию системы автополива в теплице. Вариант с использованием пластиковых бутылок будет рассмотрен в следующем разделе статьи вместе с инструкцией по созданию

Что касается остальных систем, то, за исключением непосредственно капельниц и разбрызгивателей, они включают в свою конструкцию одни и те же компоненты.

1. Источник – это может быть скважина, колодец, водопровод или резервуар. По возможности, температура жидкости должна соответствовать таковой у воздуха – переохлаждение, вызванное поливом, вызывает у растений «стресс», который не лучшим образом сказывается на их здоровье и урожайности.
2. Насос – при использовании в качестве источника бака, резервуара или скважины для создания необходимого давления в системе. В случае с водопроводом оно может быть непостоянным и превышать максимально безопасные для труб и капельных лент значения. В таком случае применяют редуктор давления воды.
3. Фильтр – вне зависимости от источника воды, его наличие обязательно. В противном случае система автополива быстро выйдет из строя.
4. Электромагнитные клапаны необходимы для открытия и закрытия подачи воды в систему. В отличие от обычных кранов, управляются не поворотом вентиля, а электрическими сигналами.
5. Контроллер или таймер – электрические сигналы на клапан подаются с его помощью. Самая «умная» часть системы автополива. При необходимости ее дополняют датчиками.
6. Распределительная магистраль – трубы, по которым вода доставляется к капельным лентам или дождевателям. В качестве материала используют сталь, металлопластик, ПВХ и т. д.

Пример самодельной системы автоматического капельного полива с питанием из бака

Каждый из компонентов, приведенных выше, по-своему важен, потому будет отдельно и более подробно рассмотрен далее.

Лучшие системы полива от водопровода

В водопроводе течет чистая вода, что выгодно отличает этот источник от подачи жидкости из бочек и других вспомогательных накопителей. В наборах для полива от водопровода применяются компенсированные капельницы и другие усложненные технические решения.

Капельный полив Cicle Жук от водопровода на 60 растений

Этот простой комплект позволит ухаживать сразу за 60 растениями. В нем применены компенсированные капельницы Dr.Drop, которые обеспечивают нормированную порционную подачу воды к растению. Комплект включает ограничители установки капельниц по глубине, рассчитан на обслуживание нескольких грядок. И конечно, максимально просто собирается.

Характеристики:

• До 60 растений.
• Компенсированные капельницы выдерживают любое давление.
• Антидренажный эффект капельниц.
• Фильтр тонкой очистки.

Смотрите видео о товаре

Плюсы капельного полива Cicle Жук от водопровода на 60 растений

• простая сборка;
• шланги из черного полиэтилена, исключающие зацветание воды;
• надежные капельницы компенсированного типа.

Минусы капельного полива Cicle Жук от водопровода на 60 растений

• недостаточная надежность соединений на водопроводах давлением выше 2.5 атм;
• шланг нужно прокалывать очень аккуратно;
• встречается недокомплект, не хватает капельниц, рекомендуется проверять при покупке.

Вывод. Набор стоит выбрать за простоту. Его особенности ограничивают применение в местах с высоким давлением в водопроводе. Но для дачного участка его полезность нельзя недооценить.

Капельный полив для теплицы Gardena 01373-20.000.00

Данный комплект рассчитан на организацию капельного орошения в теплице до 24 кв.м. Его возможности могут быть легко расширены, в том числе установкой автоматики. Пользователю предлагаются качественные капельницы с автоматическим регулированием подачи воды. В комплекте все необходимое для сборки системы без специальных знаний и навыков.

Характеристики:

• Предназначен для теплиц.
• Обслуживает до 40 растений.
• Возможности расширения.
• Капельницы производства Германия.

Смотрите видео о товаре

Плюсы капельного полива для теплицы Gardena 01373-20.000.00

• простота сборки;
• контролируемый полив;
• качество комплектующих, капельниц.

Минусы капельного полива для теплицы Gardena 01373-20.000.00

• если нужен разный полив в отдельных зонах теплицы, запорную и регулировочную арматуру нужно покупать отдельно;
• программатор полива от централизованной линии подачи или насос нужно покупать отдельно.

Вывод. Пользователи особо отмечают качество продукта данной торговой марки. Несмотря на базовую, достаточно ограниченную комплектацию набора, он позволяет без особых усилий организовать эффективную систему капельного полива.

Green Apple Набор капельного полива GWDK20-071

Данный набор капельного полива может работать с высоким давлением воды до 10 бар. Он может обслуживать до 20 растений, в том числе на протяженных грядках. В комплекте переходники для подключения к любым диаметрам водопроводной трубы.

Характеристики:

• Компенсированные капельницы, 2 л в час.
• Таймеры длительности полива, от 1 минуты до 2 часов.
• Таймеры включения полива, от часа до 7 суток.
• Длина магистрального шланга 20 м.

Плюсы Green Apple Набор капельного полива GWDK20-071

• продуманный комплект;
• автономность, питание от батареек;
• есть индикатор разряда;
• работает с водой от +4 до 60 градусов Цельсия.

Минусы Green Apple Набор капельного полива GWDK20-071

• нет защитной резиновой прокладки на блоке батарей таймера;
• довольно сложная система сборки;
• капельницы придется периодически чистить.

Вывод. Набор подойдет для обслуживания небольшой теплицы или полива растений ландшафтных композиций. Пользователи отмечают его ограниченный функционал и малое число обслуживаемых растений. Но как средство ухода за небольшим участком растений он покажет отличные результаты.

Подготовка системы автополива к зиме

Без каких-либо подготовительных мероприятий прекращать использовать систему автополива в конце дачного сезона не рекомендуется – оставшаяся в трубах и шлангах вода может замерзнуть и нанести непоправимый ущерб магистралям. Потому приведем краткую инструкцию по консервации подобных систем перед наступлением зимы.

Шаг 1. Перекройте подачу воды из источника.

Шаг 2. Слейте оставшуюся воду из емкости.

Шаг 3. Откройте краны или снимите заглушки с концов магистралей – дайте остаткам воды вытечь.

Шаг 4. Вытащите колышки-капельницы из земли.

Шаг 5. Если считаете, что внутри осталось еще много влаги, через временный фитинг подсоедините к магистрали компрессор и продуйте всю систему сжатым воздухом

Соблюдайте осторожность и выполняйте работы в защитных очках

Систему можно продуть с помощью компрессора

Шаг 6. Укройте датчики и магистрали.

Шаг 7. При необходимости демонтируйте часть шлангов и сложного оборудования и внесите в дом.

При правильном обслуживании, уходе и грамотном монтаже система автополива в теплице способна прослужить от 5 до 10 и более лет. Ее использование поможет вам сэкономить много сил и времени, которые можно направить либо на другие дела, либо на отдых.

Автоматическая система микрокапельного полива для теплиц «АкваДуся»

Белорусская система полива «АкваДуся» рассчитана на полив 50-60 растений. Можно приобрести механическую, полуавтоматическую и автоматическую модель. Система присоединяется к водопроводу или емкости, от чего будет зависеть стоимость набора. В комплект капельного полива для теплицы из бочки «АкваДуся» входят шланги, карандашные капельницы наружного типа, капельные ленты и соединительные элементы. Набор может быть укомплектован насосом, емкостью для воды и контроллером. Автополив не нуждается в подключении к сети, а работает от 8 батареек, которые могут служить несколько месяцев, не требуя замены.

Система «АкваДуся Автомат» осуществляет полив растений в вечернее время. Днем вода в баке нагревается под лучами солнца до нужной температуры, а затем поступает к корням насаждений. После того как под каждый куст выльется 2 л жидкости, орошение автоматически отключается. Систему можно запрограммировать таким образом, чтобы создать подачу воды к разным растениям различными дозами, учитывая при этом погодные условия. Бочка автоматически заполняется водой при ее опорожнении. Купить капельный полив для теплицы из бочки можно в среднем за 5500 руб.

Система капельного полива «АкваДуся» рассчитана на 60 растений

Полуавтоматическая модель системы полива, цена которой составляет 3500 руб., запрограммирована на ежедневное включение и выключение процесса орошения. Однако здесь не предусмотрена функция автоматического наполнения емкости. Этот процесс придется выполнять вручную по мере опустошения бака. Здесь необходимо самостоятельно включать и выключать орошение, а также следить за состоянием воды в баке. Стоимость комплекта составляет 1900 руб.

Преимущества системы капельного полива в теплице

Обычный поверхностный полив позволяет быстро насытить влагой почву не более чем на 10 см в глубину. Однако спустя некоторое время поверхностный слой земли высыхает и становится сбитым, что препятствует свободному поступлению кислорода к корням растений. Капельное орошение постепенно насыщает прикорневую систему влагой. Это способствует разрастанию корней и максимально возможному извлечению питательных веществ из земли.

Остальной грунт возле растения остается сухим, что исключает вероятность переувлажнения и заболачивания почвы. Это благотворно влияет на здоровье зеленых насаждений, поскольку в переувлажненной среде развиваются такие заболевания, как серая и белая гниль, мучнистая роса, бактериальная пятнистость и черная ножка, которые могут погубить растения.

Капельный полив действует точечно на место посадки растения, оставляя сухой остальную часть грядки, поэтому риск переувлажнения исключен

Капельный полив теплицы своими руками уменьшает вероятность ожога растения, возникающий при попадании влаги на листья. Мелкие капли в таких случаях выполняют роль линз, через которые солнечные лучи могут оставить ожоги на поверхности листьев. Поскольку орошение направлено исключительно в прикорневую зону, сорняки не будут получать должного количества влаги, что ухудшит их развитие. Помимо этого, данная система предотвращает эрозию почвы.

Как доказывают многочисленные отзывы, капельный полив из бочки для теплицы позволяет обеспечить достаточный запас воды, что дает возможность производить полив при отсутствии электричества на протяжении нескольких дней. Такая система может быть использована для внесения подкормки непосредственно под корень растений, а это позволит сэкономить на удобрении.

В бочке вода нагревается до температуры окружающей среды. Поэтому растения не будут испытывать стресс при поливе холодной водой, которая существенно замедляет рост зеленых насаждений.

Осуществление полива из бочки обеспечивает постоянное увлажнение, необходимо только следить за наполнением резервуара

Монтаж системы капельного полива своими руками

Система капельного полива состоит из: накопительной бочки, узлов фильтрования и подкормки растений, магистрального трубопровода, водоводных линий.

Магистральный трубопровод

Магистральную линию лучше сделать из ПВХ-трубы для воды (с голубой полосой), диаметром 25 или 32 мм. Стартовые коннекторы изготовлены именно для таких труб с определённой толщиной стенки. Такие коммуникации не подвержены разрушительному воздействию почвенной среды, хорошо переносят использование минеральных удобрений. Магистральный трубопровод подключается к крану ёмкости. Долгосрочному использованию поливной системы способствует промывочная заглушка, установленная на противоположном конце магистрали. На трубопроводе монтируются:

• узел подкормки растений;
• узел фильтрования.

Магистральные трубы прокладывают к поливочным площадям теплицы (или нескольким теплицам) вдоль дорожек. Крепление к почве металлическими дужками через каждые 2-3 м убережёт водную магистраль от ненужных подвижек. К трубам подсоединяется при помощи фитингов (старт-коннекторов) капельный шланг. Если от одной магистральной трубы будут поливаться разные культуры, то фитинги лучше поставить с кранами. Помидоры требуют меньшего полива, и отдельные капельные линии можно будет отключать. Огурцам подойдут обычные фитинги. Капельные шланги или ленты при выращивании помидоров и огурцов лучше подбирать с расстоянием между капельницами 30 или 60 см. Для болгарского перца – 50 см. Если оросительная система предусматривает узел подкормки, то все фитинги должны быть с кранами — это даст возможность вносить необходимые конкретной культуре удобрения.

Узел подкормки растений

Подкормка овощных культур, совмещённая с поливом, – фертигация, имеет плюсы и минусы. Внесение проводится с помощью подключённых к магистральному трубопроводу:

• удобрительного бака – герметично закрытой ёмкости, имеющей краны на выходе и входе;
• инжектора Вентури – трубки, создающей разрежение, подающей раствор в ток воды;
• дозирующего насоса – дозатора.

Монтируя узел подкормки, следует знать недостатки использования. Из состава минеральных удобрений необходимо исключить труднорастворимые составляющие – суперфосфаты, фосфаты. Небольшой нерастворённый осадок выведет из строя капельные ленты, капельницы. Небольшая тепличка на 20-30 растений спокойно обойдется без «автоматического кормления». Другое дело – сооружение закрытого грунта на 100 и более кустов.

Узел фильтрования

Фильтр необходимо устанавливать в любых случаях – даже если вода системы капельного орошения, поступающая в накопительную ёмкость, используется водопроводная.

Обеспечат долговечную работу оросительной системы фильтры разной конструкции – покупные и самодельные. Они могут быть:

• сетчатыми;
• дисковыми.

Тонкая нержавеющая сетка хорошо предохраняет систему от мелких взвесей воды из скважин – известняка, песка, глины. Дисковые фильтры – лучшие защитники от примесей органических, попадающих из открытых водоёмов: личинок комаров, планктона, сине-зелёных водорослей. «Вечный» фильтр можно изготовить самостоятельно из подручных средств. Для этого необходима ёмкость, закрывающаяся крышкой. Идеально подойдёт алюминиевый бидон на 20 литров. Вверху делается отверстие для подачи воды, внизу – выход. На дно бидона укладывается мелкая сетка из нержавейки или медного сплава, прикрывающая выходное отверстие. Насыпаются: мелкий гравий – 10 см, древесные угли – 5 см, кварцевый песок крупной фракции – 15-20 см. Обслуживание «вечного» фильтра сводится к замене верхнего слоя песка по мере загрязнения.

Автополив в теплице из бутылок

Сейчас вновь обратим внимание на систему автоматического (а если точнее, то «полуавтоматического») полива из пластиковых бутылок. Сомневаетесь в преимуществах подобных систем орошения над старой доброй лейкой? Считаете, что расходовать столько денег, сил и времени на автоматический капельный полив слишком рискованно? Тогда этот вариант наилучшим образом подходит для вас – он практически ничего не стоит и его обустройство в теплице вряд ли отнимет у вас больше одного дня

Рисунок, иллюстрирующий принцип работы капельного полива из бутылки

Для полива в теплице из бутылок вам понадобятся:

• ножницы;
• игла или шило;
• марля, хлопчатобумажная ткань или капрон;
• пустые пластиковые бутылки с крышками;
• лопата.

В большинстве случаев используются бутылки объемом от 1 до 2 л. Этого хватает на время от полутора до трех дней, в зависимости от погоды и потребности растения во влаге. Допускается использовать емкости большего объема, но нужно понимать, что они займут возле растения слишком много места. Между сохранением полезной площади тепличных грядок и автономностью системы полива выбирать вам.

Пример использования различных видов емкостей

Шаг 1. Помойте пластиковые бутылки и сотрите с них бумажные этикетки, если таковые имеются.

Шаг 2. Ножницами обрежьте донышки бутылок примерно на 5 см.

Шаг 3. Раскаленной иглой (или шилом) сделайте в пластиковых крышках серию отверстий. От их количества и диаметра зависит количество жидкости, поступающее в почву за единицу времени.

Соотношение размера отверстий и количества полива

Шаг 4. С внутренней стороны положите в крышку кусочек марли. Она будет выполнять функцию своеобразного фильтра и не даст отверстиям засориться слишком быстро. Вместо марли при необходимости можно использовать хлопчатобумажную ткань или капрон.

Внутрь бутылки нужно положить сетчатую ткань, чтобы она не забивалась мусором

Шаг 5. Лопатой выкопайте возле растения (или места, где оно будет высажено) лунку с диаметром бутылки и глубиной 10-15 см.

Шаг 6. Вставьте в выкопанную лунку бутылку с закрытой крышкой. Все, система «полуавтоматического» полива готова. Повторите предыдущие шаги с остальными бутылками, разместив их возле каждого растения в теплице.

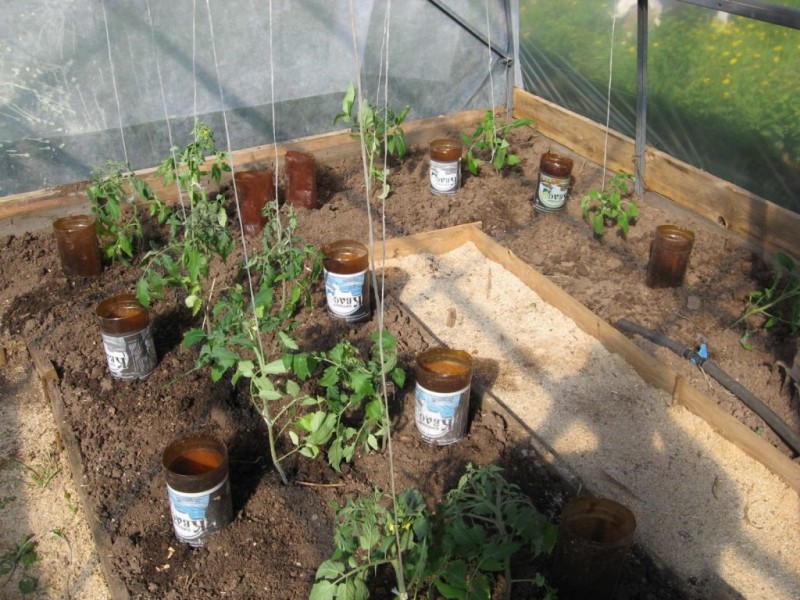

Автополив из пластиковых бутылок в теплице

Бутылка, закопанная горлышком вверх
Защитный колпак из пятилитровой тары

Существуют еще две возможности улучшить подобную систему. Во-первых, заменить отверстия в крышках на покупные садовые капельницы – они меньше засоряются и лучше доставляют влагу к растениям. Во-вторых, можно провести в теплицу от водопровода шланг с ответвлениями и каждое из них вставить в бутылку сверху. Таким образом, отпадает необходимость пополнять их самому – достаточно только открыть вентиль и выждать некоторое время.

Садовые капельницы
Капельницы можно приспособить для полива из бутылок
Схема пополнения бутылок с помощью шланга и бака с водой

Виды

Теперь о главном: ассортимент поливальных систем на сегодняшний день очень обилен, попробуем разобраться в их основных типах.

Система капельного полива

Другое название данной системы – точечный полив. Чаще всего можно встретить такой тип автополива в масштабах небольших садово-огородных участков. Основное преимущество данного типа системы – низкая стоимость. Вода с небольшим напором подается по шлангам от автономного сооружения (бака, наполняющегося, например, от скважины) и через капельницы попадает прямо к корням растений.

Еще плюсом данной системы полива является то, что благодаря медленному и равномерному намоканию почвы, земля у корней поддерживается всегда во влажном состоянии и никогда не пересыхает. Еще один из плюсов: вода целиком достается растению, а сорнякам – нет, что обычно неизбежно при обыкновенном поливе из лейки.

Есть два варианта, как обеспечить капельную систему: либо вы самостоятельно проделываете отверстия и прилаживаете капельницы, либо проще, можно приобрести специальный шланг, внутри он представляет собой специальный капиллярный лабиринт, который обеспечивает замедление течения воды и выход ее по капелькам. Это устройство называется капельная лента.

Одной из разновидностей капельного полива является микрополив. Он отличается малым расходом воды (достигается за счёт микроскопических капель) и используется чаще всего в мини-теплицах на городских балконах, для цветов в горшках либо в зимних садах.

Дождевой автоматический полив

Этот способ полива имитирует естественные условия среды, когда растения поливаются дождевыми каплями. В этом случае поглощение влаги происходит не только корнями посаженных вами культур, но и поверхностью листьев

Дополнительное преимущество этой системы – в теплице образуется повышенная влажность, что особенно важно для огурцов, например. Но такой микроклимат любят и сорняки

Внутрипочвенный автополив

По строению орошение этого вида схоже с капельным автополивом с одни лишь отличием – питающие шланги располагаются под слоем грунта

У подземного полива есть важное преимущество – земля на поверхности не намокает, а значит и не образуется твердая корка, которую необходимо регулярно рыхлить. С другой стороны, у поливочной системы такого вида есть и недостаток, отверстия для поступления воды часто засоряются
