Как выполнить монтаж стропильной системы двухскатной крыши

Содержание:

Крепежные элементы для сращивания
Разметка и распил стропил
Устройство шатровой крыши
Как крепить висячие стропила?
Как крепить висячие стропила — пошаговая схема
Крепеж для стропильной системы наклонного типа
Стропильная система
Что собой представляет стропильная система двускатной крыши
Крепеж для стропильной системы наклонного типа
Некоторые рекомендации по установке скользящих систем
Способы соединения стропил в коньке
Основные правила
Что такое мауэрлат и зачем он нужен в стропильной системе
Какие еще крепления используются для соединения?
С висячими стропилами
Выбор материала для стропил

Крепежные элементы для сращивания

Формирующие крышный контур стропильные ноги передают нагрузку конструкции на мауэрлат, который распределяет ее по несущим стенам.

Крепление стропил издавна обеспечивалось с помощью:

штырей из дерева;
брусков;
накладок;
металлических скоб;
нагелей;
клиньев.

Сейчас этот крепеж дополнен другими элементами, обеспечивающими надежность и простоту работы с ними. Современные строители пользуются:

шурупами и болтами;
саморезами;
перфорированными и гвоздевыми пластинами, а также другими изделиями.

Выбор соответствующего крепежа определяется нагрузкой, которая приходится на скрепляемый с их помощью коньковый узел, а также задачами, возлагаемыми на крепеж.

С использованием саморезов стропила сращиваются следующим образом:

Сращивание гвоздевыми и перфорированными пластинами:

Использование подобных пластин требует наличия пресса:

Итак, в нашей статье мы рассказали о методах сращивания стропильных балок в коньке. Следующую статью мы намерены посвятить методике их сращивания в составе крыш различной конфигурации.

На этом видео вы можете рассмотреть то, о чем мы писали выше:

https://youtube.com/watch?v=D_vpM87caQQ

Ваши комментарии сделают наши публикации более интересными. Пишите нам!

Разметка и распил стропил

Односкатные крыши: особенности конструкции, виды и материалы

Для разметки стропил Анатолий использует «большую малку с двумя линейками», если в планах только свои крыши (дом, хозпостройки), сделать такое приспособление можно из обычной фанеры. Если же заниматься кровельными работами профессионально, лучше использовать твердую древесину: бук, дуб, граб, красное дерево. Для удобства работ по краям стропил, на конце малки сделан небольшой киль, для фиксации линейки на заготовке.

Габариты малки:

Длина – 800 мм.
Ширина – 50 мм.
Первая планка – 400 мм.
Вторая планка – 300 мм.

Дополняет разметочный набор малая малка, для накосных стропил, а завершает обычный угольник с рулеткой.

Termit.spb

Тем, кто не обладаете большим опытом разметки врубок, на первом этапе освоения данной науки рекомендую выполнять разметку методом скольжения инструмента вперед-назад. В этом случае не получится сделать «зеркальный» угол при разметке врубок. Выполняя разметку деталей врубок, приходится работать с материалом, который сильно гуляет по высоте. Именно врубка и позволяет компенсировать эту разницу высот. Малка всегда скользит по верху стропил, высотную отметку всегда ставим от верхнего ребра стропил. Это – залог успеха и ровной плоскости скатов.

Косой рез стропил вальмового ската из пятидесятки удобно делать паркеткой (ручная дисковая пила по дереву) с большим вылетом – 75 мм.

Чтобы не увлечься и не нарезать партию односторонних стропил, новичкам Анатолий советует размечать и резать заготовки попарно: правую-левую сделали, на чертеже отметили, отложили.

Опорные врубки для наслонных стропил: два косых реза паркеткой, выборка остатка острой стамеской. Врубки в толстом брусе (100 мм) удобнее делать ценой пилой.

При работе в одиночку тяжелее – выручает смекалка. Для манипуляций с деталями, которые немного короче козлов, удобна дополнительная опора.

Для совсем коротких заготовок можно использовать подкладную доску и струбцину.

Устройство шатровой крыши

Монтаж каркасных перегородок

Если подробнее рассмотреть, то схема каркаса крыши не такая уж сложная. Основными узлами сооружения являются:

Основой конструкции выступает мауэрлат и лежень. Первый элемент укладывают по периметру внешних стен. Лежень располагают по периметру внутренних стен. Элементы служат для равномерного распределения нагрузки от крыши на здание. В деревянных постройках мауэрлатом выступает верхний венец стен. Во всех остальных зданиях сначала заливают бетоном армированный пояс с выступающими резьбовыми шпильками. На них через просверленные отверстия надевают брус, затягивают гайками.
Стойки служат опорой стропильных ног, конькового узла.
У шатровой крыши коньковый узел образуется в самой высшей точке, где сходятся концы всех стропильных ног.
Стропильные ноги накосного типа вверху соединяются в коньковый узел, а вниз отходят к углам здания. Элементы образуют ребра, где сходятся скаты крыши. Накосные стропила намного длиннее обычных. На элементы припадает основная нагрузка, поэтому для их изготовления применяют пиломатериалы с большим сечением.
Нарожники – это тоже стропила, но они отличаются меньшей длиной. Элементы крепят одним концом к накосным ногам, а другим – к мауэрлату. Нарожники необходимы для создания плоскости скатов.
Подкосы исполняют роль стоек, только устанавливаются они под углом 45о к стропильным ногам для исключения вероятности их провисания.
Горизонтальные, соединяющие стропила перемычки, называются затяжками, ригелями. Элементы уменьшают распирающую силу крыши, которая передается на стены здания.
Обрешетка набивается на поверхность стропильных элементов и образует плоскость для укладки кровельного покрытия. Шаг элементов определяется по типу используемого кровельного материала.

Шатровая крыша различается конструкцией стропильной системы, которая бывает наслонная и висячая. Вариант подбирают на стадии проектировки, учитывая планировку здания.

Совет! Если у шатровой кровли скаты обладают уклоном больше 40 о, оптимально отдать предпочтение висячему типу стропильной системе.

Отдельного внимания требует коньковый узел. У шатровой кровли отсутствует коньковый прогон. Края стропильных ног вверху сходятся вместе и опираются на вертикальную опору. Столб тоже должен иметь точку опоры, которую можно обустроить тремя способами:

Опора на нижнее перекрытие не лучший вариант для шатровой конструкции, особенно если предусмотрен мансардный этаж. Столб занимает полезное пространство. Вариант приемлем для беседок. Столб служит элементом декорации, вокруг него обустраивают стол.
В одноэтажных домах несущий брус устанавливают на балку перекрытия, концы которой лежат на внутренней стене здания. Чтобы добиться уменьшения нагрузки и не снизить прочность конструкции, на балку фиксируют лежень с подкосами.
Сложный узел получается с опорой столба на состыкованные монтажными стальными элементами верхние пятки основных стропил. Такая схема увеличивает распирающую нагрузку на мауэрлат. Каждая стропильная нога оснащается ригелем.

Из-за сложности конструкции формирование конькового узла кровли лучше доверить специалистам.

Как крепить висячие стропила?

Чем лучше утеплить мансарду: лучшие теплоизоляционные материалы для обустройства мансардной крыши

Получив достаточно информации общего характера, следует перейти к более конкретным случаям. А точнее, узнаем, как же осуществляется монтаж того или иного вида крепления, используемого для установки стропильных систем. В качестве примера рассмотрим, как устанавливается стропильная система висячего типа.

Как крепить висячие стропила — пошаговая схема

Шаг 1: Предварительные работы

Как и в любом ином деле необходимо начинать с подготовки рабочего места. В данном случае речь идет о кровле и некоторых ее элементах, так что, прежде чем забираться на высоту с целью монтажа брусьев, стоит подготовить леса или иное приспособление, по которому вы будете доставлять строительный материал наверх. Также учтите, что приступать к работе по обустройству стропильной системы можно только в том случае, если вы уже установили на стены дома опорный брус — мауэрлат.

Шаг 2: Подготовка элементов

На обеих стропильных ногах делаются выемки, причем осуществить это нужно таким способом, чтобы брус соединялся с упором, так как нахлесточное соединение не сможет обеспечить должной надежности, даже если и будет дополнительно зафиксировано крепежами.

Шаг 3: Непосредственно монтаж

Крепятся стропильные ноги к мауэрлату гвоздями: первая пара с одного края кровли, а вторая – с противоположного. Причем с целью повышения надежности крепления следует использовать и дополнительные элементы – шинки. Далее между ними натягивается непровисающая нить, можно в этом качестве использовать леску. Таким образом можно подгонять точно высоту других стропильных ног. Иногда конструкция нуждается в связывании, а значит, делаем затяжку, стыкуя между собой несколько досок. А чтобы увеличить жесткость, эта конструкция из реек соединяется еще и с коньком стропильной пары.

Крепеж для стропильной системы наклонного типа

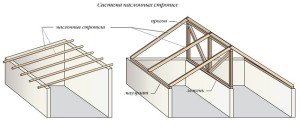

Теперь осталось рассмотреть, что же собой представляют наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух типов: безраспорной и распорной. Причем последнюю можно назвать чем-то средним между висячими и наслонными безраспорными стропилами. Ниже приведем особенности, которые имеет каждое крепление.

Безраспорная конструкция №1. С одной стороны конструируются «ползуны», благодаря которым обеспечивается возможность небольшого вращения и сдвига. Второй конец стропил, упирающийся в коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко либо тоже иметь небольшую степень вращения. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.

Безраспорная конструкция №2. В принципе такой способ аналогичен первому, различие заключается в том, что нижняя часть системы фиксируется к мауэрлату посредством предварительно сделанных запилов либо опорной планки. Верхняя часть имеет горизонтальную врубку, которой и упирается в конек.

Монтаж наслонной системы распорного типа также осуществляется несколькими способами, однако, общим для всех них является наличие стропильной ноги, которая компенсирует распирающее давление, приходящееся на стены. Получается, что обе опоры в этом случае закреплены. В принципе, схемы монтажа что безраспорных, что распорных типов стропильных систем аналогичны. Только в последних осуществляется фиксация нижней части не за счет «ползунов», а посредством шарниров, так что получается всего одна степень свободы. Нижняя же опора крепится к мауэрлату.

https://youtube.com/watch?v=rfqFjS9O7_Q

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня. В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначениеИсточник lestorg32.ru

Элементы стропильной системы двускатной кровли

Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
Стропила, установленные под наклоном.
Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогономИсточник seaside-home.ru

Крепеж для стропильной системы наклонного типа

https://youtube.com/watch?v=rfqFjS9O7_Q

Некоторые рекомендации по установке скользящих систем

Установка скользящих стропильных систем производится на объекты правильной геометрической формы. В других случаях правильное выполнение кровли является довольно проблематичным, поскольку системы оснащены подвижными элементами. До начала монтажа стропил проводится тщательная проверка периметра объекта на предмет его соответствия требуемым стандартам.
Стропильные системы создаются по предварительно изготовленному шаблону. Благодаря такому подходу удается для всех кровельных элементов получить одинаковые конструкции.
В системах стропил подобного типа коньковое соединение также создается с использованием подвижных элементов. Монтажными деталями могут служить шпильки и болты, которые представляют собой соединительную ось, а также закрепленные с помощью саморезов подвижные шарниры.
Значительная длина перекрываемых пролетов нередко требует наращивания досок, применяемых для изготовления стропильных конструкций. При этом соединение досок производится с помощью длинных болтов или специальных кронштейнов. Доски наращиваются внахлест по заранее проделанным монтажным отверстиям. В процессе сверления необходимо учитывать, что отверстия должны располагаться на расстоянии как минимум 10 см от края доски. Сверление осуществляется хаотично, что помогает предупредить возможное раскалывание доски по отверстиям.
Установка каждой из опор скользящих стропил производится строго параллельно предшествующей и перпендикулярно расположению несущего бревна сооружения. Несоблюдение этого правила может стать причиной заклинивания движущих деталей конструкции и их последующего разрушения в процессе усадки здания.
“Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции. В процессе установки эти элементы должны выводиться в крайнее положение, что обеспечит максимально возможный ход всей стропильной конструкции во время усадки здания.

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

1.Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.

Соединение стропил встык

2.На балку. Другой вариант крепления встык предусматривает использование бруска, называемого коньковым прогоном. Выбрав этот способ соединения, стропила также подрезают под углом по шаблону, но не скрепляют не друг с другом, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.

Крепление стропил на балку

3.Внахлест. Чтобы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют с помощью металлической шпилькой или болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы большого диаметра, а некоторые мастера дополнительно используют резиновый уплотнитель.

4.В паз. Соединение стропил в паз подходит для искусных, опытных плотников. Оно заключается в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая которые, стропила закрепляют деревянным нагелем или гвоздем.

5.В пол дерева. Крепление в пол дерева немного проще, чем соединение в паз. Так как, чтобы его выполнить, следует выпилить на конце стропил выемку, равную половине толщины доски. Соединив эти выемки как паззл и закрепив нагелем или гвоздями, плотники получают прочный коньковый узел.

Соединение стропил в полдереваТехнология монтажа конькового узла в пол дерева

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, оседает в первые 5 лет эксплуатации

Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

Подвижное крепление для конькового узла

Основные правила

Одним из важнейших соединений в системе стропил является их прикрепление к мауэрлату.

От того, насколько прочным будет такое соединение, зависит прочность всей крыши, ее долговечность и безопасность людей.

При нарушении технологии может произойти опускание стропильных ног через какое-то время, крыша начнет деформироваться и существенно вырастает вероятность обрушения отдельных элементов.

Чтобы этого не произошло, следует неукоснительно соблюдать основные правила крепления:

в тех точках, где запилы прилегают к мауэрлату, следует соблюдать максимально возможную точность, чтобы обеспечить надежность такого соединения. Недопустимо использование всевозможных дополнительных элементов (прокладок, накладок и пр.), которые со временем под воздействием нагрузки могут деформироваться и вылететь, нарушив прочность соединения;
при выполнении монтажа стропил на мауэрлат, при креплении к раскосам, иным стропильным брусам, растяжкам и другим деталям следует использовать металлические пластины, уголки, болты, шпильки с надежной резьбой, кронштейны, которые специально для этих целей предназначены.Сегодня в специализированных магазинах и на рынках выбор крепежей очень широк.
И для каждого вида соединений можно легко подобрать то, что вам требуется;
если при закреплении используются различные резьбовые соединения: болты, винты, шпильки и пр, то в обязательном порядке должны быть использованы шайбы, а при их отсутствии пластины из металла, которые не позволят гайке утопиться в древесный материал. Если нет металлических изделий, то могут быть использованы обрезки фанеры, которая отличается своей исключительной прочностью.Чтобы резьбовые соединения получили максимальную надежность, следует также использовать шайбы Гровера, которые не допустят непроизвольного расслабления такого соединения;
использовать гвозди или шурупы при установке стропильных ног можно лишь при создании временных соединений на очень непродолжительный период времени. Чтобы было удобнее монтировать стропильную систему.После того, как работы выполнены, шурупы и гвозди, как можно скорее следует заменить на надежные крепления при помощи пластин, уголков, болтов;
чтобы стропильные ноги при усадке стен скользили по стене, необходимо использовать специальные детали, именуемые «салазки». Использование таких деталей является обязательным, когда в качестве кровельного материала используется элитная черепица или когда будет выполняться устройство мягкой кровли;
до того, как приступить к закреплению, осуществляется «запиливание» седла на том участке, где стропило примыкает к мауэрлату. Такая мера поможет обеспечить надежное прилегание стропильной ноги к поверхности мауэрлата.В большинстве случаев кровельщики используют заранее изготовленный шаблон из прочной фанеры и выполняют запилы на всех стропильных ногах, если угол наклона скатов везде одинаков. Если же величины угла отличаются, то для каждого из скатов изготавливается отдельный шаблон.Глубина запила не должна составлять более 25% ширины стропила;
для того чтобы существенно усилить места соединения стропильных ног с мауэрлатом и повысить сопротивляемость конструкции крыши к порывам ветра и иным атмосферным нагрузкам, используют специальные стальные уголки. Точно такие же приспособления используются при укладке стропильных ног на вертикальном кресле;
между собой соединение стропил в коньковом прогоне осуществляют встык, а для закрепления соединения используют стальные накладки;
на других участках, где стропильные ноги прилегают друг к другу (на диагональном стропиле, например), точно также требуется припиливание элементов выполнять с максимальной точностью, чтобы обеспечить плотное прилегание. Для закрепления соединения используют металлические пластины или уголки, и скручивают болтами.

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног – наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Выбор материала для стропил

Виды пиломатериалов.

Для стропил используют лучший пиломатериал. Он должен быть с минимальным количеством сучков, сколов, трещин

Важно, чтобы стропила были идеально прямыми. Если по проекту требуются строганные стропила, то это необходимо сделать

Брус в обязательном порядке пропитывают специальными составами против огня. Если требуется удлинить или установить стропильную доску, то это делают только встык диагонально с накладкой фанерной шины, толщиной не меньше 20 миллиметров. А также шпильками с утопленными шайбами требуемого диаметра. Все делается заподлицо. Это инструкция для видимой части стропильной доски, опирающейся на сруб.

Для невидимой части стыки укрепляются обрезком от стропила длиной метр и более и крепят гвоздями 15 см при шаге расположения 10 см. Бывает, что брус имеет кривизну, но его можно установить. В этом случает, в систему он монтируется выпуклой стороной вверх. Для сруба это не имеет никакого значения.
