Выбираем лучший окучник для мотоблока

Содержание

Чем хороши?

Данная разновидность оснащения наделена рядом положительных качеств.

• Идеально комбинируется с мотоблоком. Если дисковое устройство для окучивания эксплуатировать на пониженной передаче агрегата, то его мощность значительно увеличивается, благодаря чему возрастает продуктивность вскапывания грунта.
• Удобное эксплуатирование. В процессе культивации либо вскапывания с этим приспособлением не требуется прикладывать много усилий. Он самостоятельно движется вперед, при этом не надо ему помогать и подталкивать сзади.
• Многофункциональность конструкции. Окучник можно практиковать для разрыхления грунта как перед посадкой картошки, так и после нее в процессе активного роста для внеочередной культивации.

Дисковое оснащение для окучивания имеет такую же значимость, как лебедка и плуг. Посредством его можно запросто подготовить грядки для высадки растительности, а также задействовать для высадки посадочного материала, в частности, картошки.

Самодельный дисковый окучник: инструкция и чертежи

Перед изготовлением необходимо убедиться, что есть инструменты: сварочный аппарат, точило, дрель, угловой шлифовщик, газовая горелка.

Ручной дисковый окучник для картофеля потребует наличие таких деталей:

• стальная труба Д32 2,5 мм (590 мм – 1 штука, 250 мм – 2 штуки, 150 мм – 2 штуки, 45 мм – 2 штуки);
• заготовка диаметром 45 мм, толщиной 6,5 мм (120 мм – 1 штука, 55 мм – 6 штук);
• труба д21 2,5 мм (1400 мм – 2 штуки, 700 мм – 1 штука, 450 мм – 1 штука, 50 мм – 1 штука);
• железо листовое толщиной 2 миллиметра;
• электроды;
• ступица;
• болты, гайки М10 – по 8 штук;
• проф. стальная труба 50х50 в длину 400 миллиметров.

Выращивание картофеля по голландской технологии: от посадки до сбора урожаяГолландская технология выращивания картофеля позволяет получать солидные урожаи этой культуры. В основе лежит работа…

Чтобы сделать диски понадобится:

• два диска из металла в диаметре 440 мм;
• диски соединить с подшипниками методом сварки;
• зафиксировать на диске устойчивый скребок;
• сделать кронштейн – две трубы сварить под углом 90 градусов (д32 в длину 45 мм, д45 в длину 55 мм);
• в стальной трубе д45 высверлить отверстие д12, сварить с гайкой, далее необходимо сделать стойку:
• стальные трубы д32 в длину 250 миллиметров согнуть в 30 градусов;
• к ним приварить две втулки д45 длиной 55 мм, две втулки перпендикулярно;
• высверлить отверстия, затем к ним необходимо гайки приварить.

Затем сделать рукоять:

• высверлить два отверстия в д45 длиной 120 мм, приварить гайки;
• сварным методом соединить элементы.

Мостовую деталь выполнить из трубы д32 длиной 590 мм. Необходимо просверлить два отверстия с промежутком 50 мм.

Затем можно приступить к сборке ручного окучника:

• соединить рукояти и мостовую балку, используя болты;
• скрепить диски, стойки через болты, кронштейн;
• эту конструкцию прикрепить двумя болтами к балке.

Таким образом, окучиватель дисковый ручной для картошки своими руками будет готов.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Принцип действия

Устройство присоединяется к мототехнике на кронштейн сцепного устройства (сцепки), не имеющий грядника. Это исполняется посредством стопорного компонента – двух винтов и плоской шайбы. Более комфортная и качественная работа производится на первой пониженной скорости. Это даст возможность усилить тягу благодаря снижению скорости поступательного движения.

Принцип действия дискового орудия для окучивания несложен: диски при передвижении захватывают землю и формируют в процессе окучивания валик, подсыпая землей растительность. Движение дисков дает возможность дополнительно размельчать почву и взрыхлять ее.

Дисковое устройство для окучивания обладает некоторыми преимуществами по сравнению со своими сородичами: гребни он сооружает повыше и поровнее, в эксплуатации он проще и интереснее, затраты энергии при этом значительно ниже. Работнику с подобным приспособлением трудиться легче.

Разумеется, не все так прекрасно. Всегда за удобства требуется платить. И стоимость дискового окучника является тому доказательством. Стоимость возможности пользоваться комфортным и несложным в применении дисковым приспособлением приблизительно в 3–4 раза выше, чем остальными типами.

Стоимость сельхозорудия зависит от следующих характеристик:

• толщина и поперечный размер дисков;
• материал изготовления: обычный металл либо легированная сталь;
• применение в структуре роликовых подшипников или втулок скольжения;
• устройство настройки.

При приобретении дискового орудия для окучки все эти моменты нужно принять в расчет.

Принимая во внимание то, что данное оборудование не из дешевых, появляется закономерный вопрос о том, можно ли сделать самодельное дисковое устройство для окучки к мотоблоку

Как сделать окучник своими руками

Теперь разберемся, как сделать самодельный окучник на мотоблок. Перед тем как приступать к сборке, следует решить, какой будет конструкция будущего устройства. Для этого нужно учитывать свойства грунта, технические особенности мотоблока и личные пожелания владельца к будущему фронту работ для своего агрегата. Так, если вы предусматриваете сразу несколько областей применения, имеет смысл заложить в конструкцию регулируемые крылья, позволяющие задавать ширину борозды.

Для того чтобы собрать дисковый или любой другой окучник для мотоблока своими руками, нужны следующие материалы:

• листовая стать (от 3 мм толщиной);
• металлические штыри для изготовления стоек;
• поводок;
• талрепы;
• болты для крепления, шайбы и гайки;
• стопоры;
• диски (или клинья для изготовления отвалов).

Потребуются инструменты:

• аппарат для сварки;
• электроды;
• болгарка;
• ключи;
• молоток.

Окучник для мотоблока своими руками – чертежи и видео.

Далее следует выполнить следующие шаги:

1. Позаботиться о чертежах — нарисовать самостоятельно или найти подходящую конструкцию в интернете.
2. Сделать по чертежам макет из бумаги.
3. Аналогичным образом сделать заготовки из листовой стали.
4. Выгнуть заготовки таким образом, чтобы внешний край оказался параллельным линии радиуса.
5. Сварить части.
6. Устранить неровности швов при помощи болгарки.
7. Убедиться в том, что все крепления произведены надежно.
8. Произвести повторную сварку и зачистить края болгаркой.
9. Соединить конструкцию в Т-образную форму: собрать стойки, поводок и талрепы при помощи болтов и сварить.
10. Диски (подвижные отвалы) соединить при помощи переходников.
11. Провести регулировку активных частей.
12. Зафиксировать приспособление к мотоблоку.

Это интересно: окучник для мотоблока Ока.

Преимущества и недостатки

У каждого из видов окучников имеются свои преимущества и отдельные недостатки. К примеру, все виды безотказно работают на чистых легких почвах. Земли с наличием камней обрабатываются с трудом, возможны частые поломки режущих частей. Устройства требовательны к влажности. Сырая земля обработке не поддается.

Простейшие листерные виды с отсутствием регулировки захвата пригодны не для всех культур. Кроме того, как и их регулируемые собратья, эти типы при работе требуют периодической очистки от налипающих комков глины и земли.

Некоторые модели хорошо работают только с мотоблоками определенной мощности. Так, для эффективного использования окучника, способного изменять ширину захвата, нужен мотокультиватор или мотоблок, весящий не менее 30 кг. При этом есть условие и по мощности двигателя – более 4 л. с. Главный недостаток такого окучника – низкий КПД. Он виден невооруженным глазом: часть земли после прохода осыпается в борозды.

Роторному окучнику при всех его неоспоримых достоинствах, нужен не просто мощный мотоблок, а только тот, что имеет две передние скорости.

Компактные электрические модели незаменимы для женщин, занимающихся обработкой миниатюрных участков и цветочных насаждений. Устройство бесполезно там, куда еще не дотянулись электропровода.

Нюансы одно- и двухрядных устройств

В зависимости от разновидности модели могут быть одно- и двухрядными. Навесное оборудование второго типа хорошо тем, что за один проход оператор обрабатывает сразу два междурядья, подгребая землю к культуре и образуя борозды.

По сути, двухрядный окучиватель похож на стойку кронштейна, которая крепится к сцепке и имеет 2 стойки с окучивателями, подсоединяющимися к сцеплению посредством болтов.

Однорядный вариант за проход может обработать только 1 ряд. В принципе, это удобно, учитывая, что оператору приходится тратить меньше времени на то, чтобы следить за ходом выполняемой работы. Так положение и движение агрегата будет более правильным, что сократит процент повреждений культуры в процессе окучивания.

Шнековый окучник считается низкопроизводительным и отличается высокой энергоемкостью технологического процесса окучки сельскохозяйственных культур.

Что касается голландских моделей, их крылья способны вращаться в вертикальной и горизонтальной плоскостях. Это обуславливает качественную обработку земли с сокращением энергозатрат. Эти модели доступны для большинства покупателей и достаточно хороши в работе.

Бренды

Сегодня представлен довольно большой ассортимент окучников от различных производителей. КОН-2.8 – культиватор-окучник является навесным оборудованием к тракторам марки МТЗ-80 и МТЗ-82.

Культиватор имеет более десяти различных рабочих органов, что позволяет получать существенный эффект при обработке корнеплодов. На массивной каркасной раме располагаются три рабочих агрегата. Окучник регулируется по нескольким параметрам. КОН-2.8 конструировался для обработки картофеля.

Он используется не только для непосредственного окучивания растений, но и в следующих целях:

• оформление междурядий;
• боронование (до и после всходов);
• внесения удобрений.

За каждый проход наряду с поставленной задачей окучник, установленный на заданную глубину, тщательно рыхлит землю в междурядьях. Кроме того, он выкорчевывает сорные травы.

Многорядная конструкция размещается на колесной базе. Кроме колес, ее поддерживают обрезиненные катки. Самопроизвольно очищающиеся от грунта колеса «обуты» в резиновые шины. За час культиватор способен обработать 2,4 Га, если средняя скорость составляет 10 км/ч. При захвате 2,8 м за проход обрабатывается сразу 4 рядка насаждений.

Польский окучник марки Bomet выпускается в нескольких вариантах. Он бывает двух-, трех- или четырехрядным. Предназначение культиватора – обработка корнеплодов, посаженных рядовым способом. Это может быть как картофель, так и морковь или перец. Используют окучник Bomet даже при обработке кукурузы, клубники и табака.

В комплект орудия, устанавливаемого на трактора мощностью не менее 22 лошадиных сил, входят следующие элементы:

• три опорных колеса;
• шесть рыхлительных лап;
• три окучника;
• три стрельчатые лапы.

Дисковые окучники Patriot устанавливаются на мотоблоки. Сцепка в комплект не входит, приобретается или изготавливается отдельно. Возможности устройства ограничены. Оно работает на рыхлых почвах, используется для закапывания картофеля, высаженного в борозды и окучивания.

С мотоблоком работает и окучник «Кентавр». Агрегат имеет возможность регулировки ширины захвата и глубины обработки почвы. Он отличается стойкостью к поломкам за счет того, что изготовлен из особо прочных материалов.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Виды

Классифицировать разновидности окучника можно по конструктивным особенностям и принципу действия. Исходя из этого, можно выделить 3 типа: дисковый, листерный и пропеллерный. Каждая модификация имеет свои характерные особенности.

Листерный

Этот вариант считается самым простым с конструктивной точки зрения. Его отличает фиксированная ширина захвата, внешне он похож на крылья бабочки. В процессе работы он приподнимает почву и тем самым создает необходимый земляной гребень. За счет концов с острой формой он опускается на отрегулированную заранее глубину, рыхлит землю, поднимает ее.

Недостатком устройства является необходимость подстраивания под ширину междурядий. Практически большинство таких моделей имеют ширину захвата заводского изделия не более 30 см.

Дисковый

Исходя из названия, ведущими элементами окучника являются диски, ободы которых опускаются на отрегулированную глубину в почву, имея при этом минимальное сопротивление грунта. Для эффективной работы эта навеска нуждается в максимально точной настройке разбежного угла, а также угла наклона дисков по вертикали. Ширину захвата в этом случае выставляют с учетом параметров возделываемого ряда.

Такие окучники подходят ко всем мотоблокам и позволяют повысить мощность агрегата. Они синхронизированы с возможностями мотоблока, допускают регулировку скорости и мощности. Обработка почвы с их помощью более эффективна, они удобны и малоэнергозатратны. К тому же здесь не нужен упор сзади.

Пропеллерный

Нередко окучники данного типа называют активными или роторными. Здесь задействованы 2 силы: вращение и поступательное движение. Это навесное оборудование на порядок дороже предыдущих аналогов ввиду своей эффективности. Однако пользоваться навесками такого типа можно исключительно на мотоблоках, оснащенных двумя передними передачами, а также валом отбора мощности. Внешне роторные приспособления похожи на вентиляторы.

Конструктивно они более сложны, чем две другие разновидности окучников. Их принцип работы выполняется за счет одного витка активного диска. Изначально происходит вскапывание почвы с удалением сорняков. Только после этого окучник рыхлит землю.

Окучник для мотоблока своими руками

Для изготовления данного оборудования нужно придерживаться четких правил и при возможности использовать чертежи. Это позволит правильно и быстро установить все детали, чтобы в последствии не переделывать работу. Самостоятельно можно изготовить модели листерного (классического) или дискового типа.

Создание листерного окучника

Такой окучиватель для мотоблока является традиционным нерегулируемым устройством, используемым чаще всего. Для его создания нужно нарисовать или использовать уже готовые чертежи, по которым произвести все работы будет очень просто.

• Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
• Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
• Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
• Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
• Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
• Далее они немного выгибаются и привариваются к основанию.

Если нужен регулируемый окучник, необходимо крылья закрепить к основанию с помощью шарниров, штанги для регулировки угла устанавливаются в хвост основания.

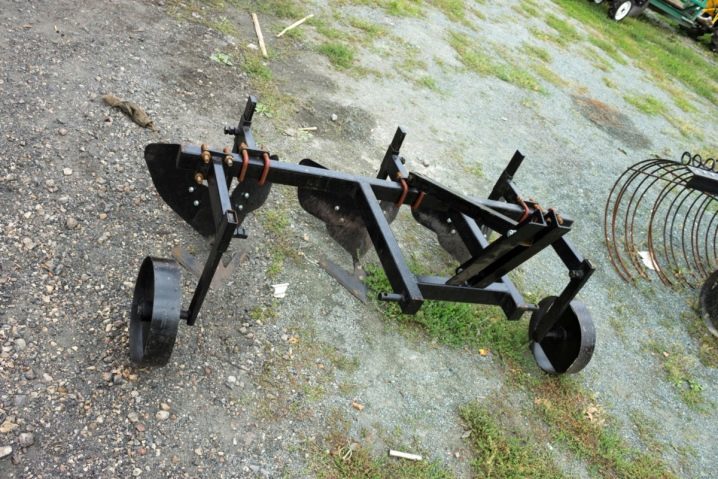

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками

• Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
• Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
• Закрепляются также винтовые тарлепы, поводок и стойки.
• Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников

Для работы понадобится качественный толстый металл, болгарка и сварочный аппарат.

• Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
• Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
• Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.

Рейтинг лучших моделей

Сегодня рынок мотоблоков богат широким спектром предложений. При этом из богатого списка можно выделить несколько вариантов, наиболее востребованных у покупателей, к которым подходит большинство окучников.

• «Тип. 2» – дисковая раздвижная модель, которая подходит к «Целине МБ», «Каскаду», «Кадви», «Неве». Отлично окучивает, пропалывает, закапывает картофель в созданные углубленные полосы. Модель предусматривает регулировку дисков по высоте, ширине и углу обработки. Нуждается в сцепке.
• «Целина 010417» подходит к мотоблокам «Нева», «Целина», «Ока», «Фаворит», «Салют» (в том числе «Салют 100»). Это двухрядный окучиватель без сцепки, которую необходимо покупать отдельно. Регулируемый вариант плуга, настраиваемый исходя из особенностей почвы и технологии ее обработки.

• Окучники для мотоблоков Kipor (в том числе для дизельного варианта Kipor KDT 610) выполняют под заказ. У данных моделей регулируемый угол раскрытия, сам окучиватель имеет колесо. Помимо фирмы Kipor KDT, они подходят для мотоблоков марки KAMA.
• Forma 2/4 – формирующее устройство с регулируемой шириной междурядий, которая может составлять 70 и 75 см. Оснащено регулировкой наклона формирующего устройства. Предусматривает обработку почвы после всходов.
• Окучиватель «СТВ НПД» предназначен для мотоблоков «ВРМЗ», «Нева», «Каскад», «Ока». Для достижения максимальной эффективности нуждается в предварительном рыхлении почвы перед нарезанием борозд. Модель однорядного типа, без сцепки, которую покупают отдельно.

Дисковый окучник ручной своими руками

Ручной окучник остается незаменимым инструментом для дачи или для огорода. Не смотря на то, что у многих появились механические помощники – мотоблоки и культиваторы, актуальность наличия такого инструмента высока.

При небольшом объме работ, когда нужно окучить несколько борозд картофеля, нет желания доставать мотоблок, навешивать окучник, искать бензин, когда можно взять ручной окучник и за 10 минут справиться с работой.

Купить ручной окучник можно не в каждом городе. Я живу в областном центре, но в продаже такого распашника не встречал. Производители ориентируются в основном на навесное оборудование для мотоблоков и культиваторов.

Остается один выход – изготовить ручной окучник самостоятельно. Для этого нужны чертежи и развертка лемеха (крыла). Предлагаю вам свой вариант чертежей. Основные требования при проектировании и изготовлении были таковы:

• легкий и аккуратный (обычно самодельные окучники выполнены довольно грубо)
• прочный и надежный
• компактный (возможность транспортировки в багажнике автомобиля)
• обеспечение необходимой ширины и глубины вспашки (ширина между рядами при посадке картофеля 60 см)

У меня в наличии имеется окучиватель для лебедки сельскохозяйственной с регулировкой ширины обработки, но из опыта работы пришел к выводу, что ручной окучник можно сделать не регулируемым, для упрощения и облегчения. И если подобрать оптимальные параметры, то получится универсальная модель, подходящая на все виды работ. Вот что у меня получилось.

Чертеж развертки окучника

На большом чертеже вы увидите размеры 5* и 8* на ваше усмотрение их можно доработать (увеличить). В данном варианте получается широким дно борозды, но осуществляется подрезка сорняков на данном размере, что некоторым очень нравится, а кому то – не очень. На рисунке ниже красной линией указан размер, который можно подобрать на ваше усмотрение

Размечаем заготовки из листа нержавейки толщиной 2,5мм

Вырезаем при помощи болгарки

Гнем заготовки при помощи трубы и тяжелого молотка (или другого предмета), до совпадения профиля по передней кромке. Я гнул сначала по линии 20 градусов как нарисовано на заготовке, а потом для увеличения ширины окучника до 30см, расширил захват на выходе.

Теперь приступаем к сварочным работам, советую не спешить, внимательно осматриваем что получается. В таком состоянии легко подправить профиль, ширину и т.д. Раньше я думал, что для совпадения профиля по передней кромке имеется только одно положение при гибке, но если поэкспериментировать, можно получить нужные размеры ширины.

У меня были остатки листа нержавейки, вы можете использовать тот метал, что есть у вас. Опыт сварки у меня средний, но могу сказать однозначно, если вы будете варить нержавейку, покупайте электроды по нержавейке голубовато-зеленого цвета, серыми варить у меня не получилось. А зеленовато – голубыми варить одно удовольствие.

для крепление ручки используем вот такое приспособление

ширина по максимальным точкам – около 30 см

Какие бывают окучники

Существует несколько видов оборудования для окучивания картофеля. Они различаются по конструкции и принципам работы. Чтобы определиться, какой окучник лучше для мотоблока, рассмотрим наиболее часто встречающиеся конструкции.

Однорядный

Однорядное устройство не предусматривает возможность регулировки. Оно имеет вид двух пластин, расположенных клином, образующим своеобразное ребро жесткости. Такое приспособление нарезает одну борозду за один проход. Преимуществом можно считать простоту конструкции, благодаря чему можно собрать окучник своими руками без затруднений и лишних затрат. Этот вариант оборудования имеет наибольшую популярность, особенно в районах с легкими типами грунта.

Двухрядный

Двухрядный окучник — это регулируемое устройство, которое предусматривает нарезку двух борозд по обеим сторонам движущегося агрегата. Расположение регулируемых компонентов позволяет настраивать оборудование по желаемой ширине борозды и уровню заглубления. Благодаря этому посадка картофеля мотоблоком с двухрядным окучником существенно упрощается.

Дисковый

Дисковый окучник на мотоблок имеет в своей конструкции Т-образный поводок, винтовые регуляторы и два диска, направленные под углом друг к другу и имеющие равные углы наклона. Диски устанавливаются на раму и в процессе работы агрегата захватывают почву, подсыпая ее к растениям. Конструкция устройства позволяет регулировать ширину борозды и угол наклона, благодаря чему гребни получаются заданной ширины и высоты. Эта конструкция, судя по отзывам пользователей, имеющих опыт работы с дисковым окучником, показывает особенно высокую эффективность.

Пропеллерный

Пропеллерный, или активный, окучник роторного типа работает по совершенно другому принципу. Его конструкция предусматривает вместо колес или фрез установку роторов, имеющих параллельные зубцы. Использование особенно эффективно в качестве навески на агрегат, имеющий две передних скорости. Расположенные на перекладине устройства пропеллеры очень удобны для посадки, рыхления, прополки и окучивания корнеплодов. Кроме того, с его помощью можно собирать урожай и культивировать грунт.

Листерный

Это наиболее простая конструкция, не предусматривающая регулировки окучника на мотоблоке. Ширина борозды у него фиксированная. Устройство состоит из двух крыльев, соединенных под углом и чуть раздвинутых. Обычно готовые приспособления этого типа имеют ширину захвата 25-30 см, из-за чего пользуются не самой высокой популярностью среди пользователей. Чаще владельцы земельных участков, избирающие эту конструкцию, делают ее самостоятельно, но с учетом особенностей технологии выращивания картофеля, требующей давать на междурядья расстояние в 50-60 см.

Рабочая часть приспособления крепится на тонких стойках, благодаря чему уменьшается нагрузка на агрегат при погружении в грунт. Кроме того, нередко устройство собирается из клиньев, имеющих не прямую, а вогнутую форму — это предотвращает чрезмерное выворачивание и высыхание земли.

Инструкция по посадке картофеля

Прежде чем приступать к посадке, необходимо подготовить грунт. Участок должен быть вспахан при помощи плуга или фрезы и затем боронован тем же мотоблоком или вручную при помощи грабель. Впрочем, если глубина вспашки достигает 20 см, то бороновать не обязательно.

Следующим этапом подготовки является разметка рядов: их ширина должна быть около 60-65 см и определяется сортом картофеля. Далее готовятся лунки для закладки посадочного материала, и можно приступать к посадке.

Сажать картофель можно при помощи двух навесных устройств — картофелесажалки и окучника. Принципы их работы очень отличаются, однако, независимо от того, какое оборудование используется, необходимо помнить, что расстояние между клубнями должно быть минимум 20-30 см, а заглубление — на 10-15 см.

Если посадка производится при помощи регулируемого окучника, перед посадкой сдвиньте отвалы, таким образом, максимально расширив захват. Колея должна быть по ширине не меньше 60 см. Нарезаются борозды, затем в лунки раскладывается посадочный материал. Завершив этот этап, на мотоблок нужно установить колеса, но оставить прежнюю ширину колеи. Обратным проходом засыпают клубни землей.

Если земельный участок достаточно велик, продуктивнее использовать для посадки картошки картофелесажалку. Это устройство включает в себя бороздодел, транспортер, распределитель посадочного материала и дисковый окучник. Благодаря этому для посадки достаточно одного прохода — агрегат готовит лунки, через заданные расстояния укладывает клубни в грунт и сразу засыпает их.
