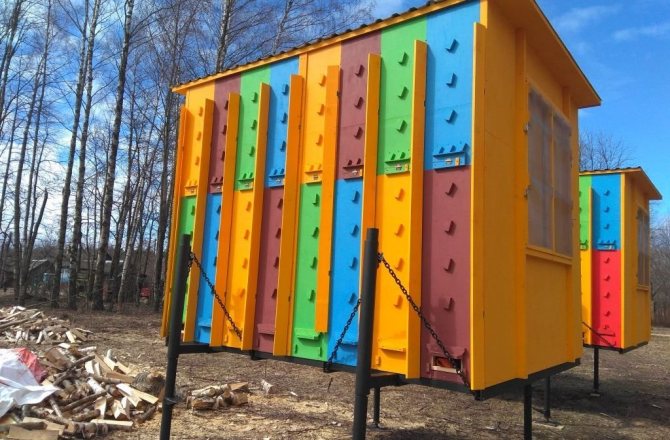

Особенности пчелопавильона «берендей»

Как сделать кассетный улей – аналог Берендей

• опорная конструкция изготавливается из швеллера размером 120 мм, тип работ – сварка;
• труба для телескопических ног – Æ60, 50. необходима сварка и слесарный инструмент;
• на лапы (опорные пластины) выполняются из листового металла толщиной от 10 мм. Операция для монтажа – сварка. Ламы можно сделать съемными по типу лап для автокранов;
• всю конструкцию необходимо защитить от коррозии, покрасить;
• основание каркаса обшивается деревянным настилом.

Далее все конструкционные материалы представлены деревом и изделиями на его основе.

1. Каркас формируют из бруса 60×70 мм и обшивать доской 20 мм без щелей по всем плоскостям.
2. Пол необходимо гидроизолировать, потом выполнить настил.
3. Устанавливается коробка дверного проема, вентиляционные шахты, коробка окна.
4. Конструкцию утепляют изнутри любым доступным материалом. Достаточный слой утеплителя – 100 мм. После чего утеплитель обшивают ДВП (от 3 м на потолок до 12 мм на пол).
5. Выберите кровельный материал. Оптимальным для данной конструкции является оцинкованный профнастил, железо.

Что такое павильон для пчел

Многофункциональной является модель павильона «Берендей». Он существует стационарного типа или же бывает передвижным. Стационарный павильон устанавливается на пасеке для использования длительное время. Он минимум занимает места для установки ульев и облегчает обслуживание пчелосемей.

Передвижные павильоны характеризуются своей мобильностью в места цветения нектаросборника, что позволяет собирать одной пчелосемьей несколько сортов мёда. Павильон берендей представляет собой надёжное строительство, в котором пчелы могут проводить зимы, пасечники значительно на этом экономят средства. Конструкцию,сделанную своими руками,подгоняют под определённый тягач на колёсах для облегчения в обслуживании ульев.

Павильонный метод содержания пчел, позволяет экономить время и трудозатраты пасечника.

Преимуществом павильонной установки является:

• Облегчение в уходе и кормлении пчел.
• Поддержка комфортного температурного режима в улье.
• Выход мёда в 1,5 — 2 раза больше, чем при обычном обслуживании пчел.
• Работа при любых погодных условиях.
• Ранней весной увеличение наращивания пчелосемей.

Многофункциональная модель павильона «Берендей»

Рекомендации о том, как сделать своими руками

Для изготовления стационарного или мобильного пчелиного павильона есть ряд одинаковых рекомендаций. Например, конструкция должна быть не более чем на 20 отсеков. В противном случае семьи будут друг другу мешать.

Чтобы изготовить передвижной «домик», сначала подготавливают чертеж, подходящий под основные требования конструкции:

1. размеры, подходящие под прицеп или фургон;
2. конструкция оборудована бытовыми и рабочими отсеками;
3. вентиляция и освещение (последнее при необходимости);
4. обогрев на случай непогоды или для зимовки;
5. наличие отсека для хранения инвентаря и личных вещей пасечника.

Кассетный павильон

Наибольшей популярностью среди пчеловодов для содержания пчел пользуется кассетный пчелопавильон «Берендей». Он устроен по принципу шкафа с выдвижными ящиками (кассетами), где каждый улей занимает свою нишу.

Устройство кассетного улья

Фабричные павильоны «Берендей» изготавливают в трех видах на 16, 32, 46 семей. Они могут быть как стационарными, так и передвижными. Так, сооружение на 16 семей можно перевозить на прицепе легкового автомобиля. Собирают «Берендей» из 1, 2, 3, 4 фанерных секций. Каркас каждой секции двухслойный с пенопластом между фанерными листами. Одна секция предусматривает 8 стояков с наружными перегородками. Каждый стояк имеет 9 кассет, которые рассчитаны на содержание двух семей, а также имеется возможность на 9 уровне разместить 2 нуклеуса. Поэтому павильон «Берендей» используется ещё и для разведения пчел.

Оборудование стояков предусматривает наличие откидывающихся дверей на петлях (по 5 дверей на стояк). Одна дверь дает доступ к двум кассетам. Стенки дверей прозрачные и снабжены вентиляционными отверстиями, что позволяет следить за семьями, не беспокоя их. Кормушки расположены на каждой дверце и служат дополнительной вентиляцией. На каждом из 9 уровней имеется леток. Под всеми стояками размещается противоварроатозная сетка.

Кассета имеет прочную конструкцию и малый вес (430 гр. без рамок). Рассчитано, что в кассете будет располагаться 8 рамок (43,5 на 23 см). Когда пчелы заполняют рамки медом, вес одной кассеты достигает 12 кг.

Зазор между кассетами соблюдается в 1,5 см, чтобы пчелы не смогли склеить две кассеты расположенные одна над другой, что затруднило бы их извлечение.

Виды кассетных павильонов

Конструктивных отличий у кассетных павильонов может быть не так много. Их делят на стационарные и мобильные. Второстепенными отличиями являются размер, материал из которого они изготовлены, наличие подогрева, освещения и конструктивные особенности кассет.

Знаете ли вы? Кассетные ульи, выполненные из дерева и пропитанные воском, показывают меньшую заболеваемость пчёл, чем другие типы конструкций.

Любой тип конструкции нужно размещать длинной стороной на юго-запад или юго-восток. Крыша бывает односкатной или двускатной. Вторая удобнее, так как зимой на ней не накапливается снег. Отличительная особенность стационарной постройки в том, что она установлена на фундаменте. А передвижной в том, что она устанавливается на шасси.

Мобильный

Мобильный павильон представляет собой домик, в котором есть 2 ряда ульев (кассет), объединённых общей крышей. С внутренней стороны между ульями есть проход для обслуживания пасеки. Конструкция установлена на шасси. Это может быть прицеп от автомобиля, в котором сохраняют дно и шасси, убирают борта и делают каркас (раму), на которую будут монтировать весь павильон. Чтобы конструкция была устойчивой, она будет крепиться на сварной раме. Обшивку делают из ДСП или других материалов.

Стационарный

Стационарная кассетная конструкция по функциональности ничем не отличается от мобильной. Но устанавливается на фундамент. Преимуществами стационарной постройки является то, что в ней можно организовать освещение, водопровод и отопление для обогрева зимой. Это несомненный плюс в регионах с морозными зимами. Коммуникации облегчают обслуживание пасеки: водопровод, обогрев, электричество.

Важно! Ульи из осины и липы зимой требуют обязательной дополнительной изоляции. В ней также можно предусмотреть боковые окна

Пчёлам освещение коридора между ульями необязательно, но оно помогает пасечнику в работе с кассетами. Здесь также можно организовать хороший воздухообмен и оборудовать место для хранения рамок и другого инвентаря

В ней также можно предусмотреть боковые окна. Пчёлам освещение коридора между ульями необязательно, но оно помогает пасечнику в работе с кассетами. Здесь также можно организовать хороший воздухообмен и оборудовать место для хранения рамок и другого инвентаря.

Чертежи передвижного павильона на 14 пчелосемей

Численность секций должна соответствовать параметрам павильона. Умелые пчеловоды советуют использовать не более 20 секций, в противном случае пчелы будут постоянно мешать друг другу. Для начала нужно собрать корпус, чтобы разделить его на количество секций. Их отводят под размещение рамок согласно схемам строительства. Затем все элементы собирают в цельное устройство, накрыв крышей. Для этого понадобится определенный опыт и навык работы с различным сырьем, а именно с металлом, деревом и прочим материалом.

Если устройство для пчел будет размещено в фургоне, тогда следует монтировать 3 яруса ульев на 2 стороны, оставляя проход между ними для пасечника. Для удобства над рабочим проходом можно поставить люки или окна, чтобы получилось естественное освещение. Чтобы получить искусственный свет, можно воспользоваться солнечной батареей, аккумуляторами и трансформаторами. Однако многие пчеловоды пользуются простыми фонариками.

Важную роль в пчеловодстве играет зимовка, так как от нее зависит будущий урожай и состояние пчелиных семейств

Для того, чтобы зимовка прошла успешно, необходимо уделить особое внимание утеплению конструкции. Можно установить прослойку, воспользовавшись обычным строительным утеплителем

По желанию можете применить листы рубероида, разместив их над полом и между фанерными. Для более теплой зимовки в пчеловодстве утепляют входную дверь, используя кровельное железо.

Учитывая легкую воспламеняемость всех материалов, грамотные пчеловоды не советуют использовать огонь внутри помещения.

Павильоны для пчел представляют собой несложную конструкцию, которую могут соорудить даже неопытные пасечники. Главное при этом — правильно рассчитать параметры помещения и пользоваться прочными материалами. При желании можно купить готовую конструкцию или заказать ее строительство у профессионалов.

Классическая пасека занимает большое пространство. Павильоны для пчел позволяют намного сократить место локализации ульев, расположенных в них вертикально в несколько рядов.

Изготовить бюджетные варианты подобных конструкций (как мобильных, так и стационарных) можно и самостоятельно. Для этого следует составить чертеж с точными замерами, запастись необходимым материалом и четко следовать схеме постройки.

Пчелопавильоны могут заменить большое хозяйство и намного повысить уровень медосбора. На каждом квадратном метре можно расположить в 5-10 раз больше семейств насекомых, чем в классическом варианте пасеки. Основные виды павильонов — Берендей и Колосок. У каждого есть свои плюсы и минусы. В первом варианте ульи расположены параллельно коридору, а во втором — под некоторым углом.

Промышленность выпускает оба типа в стационарном и мобильном вариантах, однако стоят одни довольно дорого. Например, средняя цена пчелопавильона «Берендей» колеблется в районе 1/3 млн рублей. Поэтому пасечники сами сооружают необходимые конструкции.

Внутренне устройство

Оборудуют по своему усмотрению, учитывая основные, необходимые для комфортной работы, условия:

• ульи устанавливаются в 2 или 3 этажа по бокам фургона;
• между рядами должен быть проход, который позволит обслуживать пчелиные семьи;
• между ульев оставляют пространство, для того чтобы можно было хранить рамки;
• оборудуется комната, в которой проводит рабочее и свободное время пчеловод.
• В таких павильонах пчелы могут спокойно проводить зимы – не потребуется дополнительных вложений на строительство зимовок.

Вентиляция в павильоне для пчел

Естественная вентиляция с весны до осени обеспечивается проветриванием через окна, двери. Зимой внутри кассетных модулей и вокруг них собирается много сырости. Влажность повышается сильно в стационарных домиках на ленточных фундаментах. Исходя из разумных соображений, не передвижные постройки лучше устанавливать на столбчатые или свайные фундаменты. Дополнительно обустраивают приточные и вытяжные каналы с регулирующимися заслонками. Естественную вентиляцию обустраивают так, чтобы зимой вместе с затхлым воздухом уходила влага, а тепло сохранялось в модулях.

Правила содержания пчел в павильонах

Первым важным правилом содержания пчел является наличие качественного отопления и вентиляции внутри павильона. Зимой методом осмотра выявляют подмор. Если внутри павильона поддерживается хороший микроклимат, пчелы практически не гибнут. Подкормку осуществляют через кормушки. Их крепят на дверцы кассетных модулей. Количество корма проверяют осмотром через прозрачную стенку кормушки. В феврале для подкормки используют Канди. Чтобы корм не пересыхал, его сверху накрывают пленкой.

Изготовление передвижного пчелодома «Берендей»

Павильон «Берендей» может быть стационарным и мобильным. В любом случае его основой будет сварная конструкция. Используемый тип швеллера для неё — 120 мм. Для ножек стационарной модели берут трубы. Опорные пластины — это листовой металл. Каркас обязательно окрашивают для защиты от влаги. В основании на металлической основе настилают дощатый пол. Толщина — 40–50 мм.

Советуем узнать подробнее об особенностях пчелопавильона «Берендей».

Каркас выполняют из бруса размером 60 х 70 мм. Обшивка павильона — доска. Обязательна гидроизоляция рубероидом как для стен, так и для пола и потолка. Слой утеплителя должен быть не менее 10 см. Кровлю обязательно обшивают металлом.

Непосредственно сами отсеки разделены листами ДСП. Внутри предусмотрены пазы для размещения горизонтальных перегородок. Обязательно между отсеками должна быть сетка, чтобы пчёлы из разных семей не смешивались. Кассеты устанавливают на рейках. Глубина и прочие параметры кассет зависят от рамок и их количества. Дополнительно внутри предусмотрен откидной стол. Он нужен для организации обслуживания пасеки: работы с рамками и кассетами.

Особенности ухода за пчелопавильоном

В зависимости от того, используется ли «Берендей» как стационарная или мобильная конструкция, уход за пчелопавильоном имеет некоторые особенности, хотя в целом правила обращения с конструкцией и её обитателями стандартны.

Установив пчелопавильон на своём участке для постоянного использования, можно получить надёжную, крепкую и хорошо защищённую пасеку, занимающую минимум места и очень удобную в эксплуатации. Для кочевого пчеловодства, помимо самого павильона, необходимо также иметь транспортное средство подходящей грузоподъёмности, но в этом случае период медосбора можно растянуть практически на всё лето и, кроме того, получить разные сорта мёда.

Важно! Единственное неудобство, отличающее работу в пчелопавильоне от привычной пасеки со множеством отдельно стоящих ульев, состоит в том, что все действия приходится выполнять в условиях очень ограниченного пространства. В остальном уход стандартен и состоит в:

В остальном уход стандартен и состоит в:

• проведении тщательного весеннего осмотра семей с целью инспекции их состояния и численности;
• регулярной санитарной обработки кассет, стоек и всего оборудования, которое используется в работе;
• проведении подкорма насекомых по мере необходимости и постоянный контроль за состоянием запасов пищи;
• формировании отводков (для этого используется расплод, предназначенный для размещения во втором ярусе);
• контроле за роением;
• своевременной замене кассет, расширении гнёзд за счёт новых рамок и отсеков;
• регулярной откачки мёда;
• обеспечении постоянной чистоты внутри павильона;
• закорме насекомых на зиму и утеплении павильона на зиму защитными щитами.

Подготовка к сооружению павильона

Перед тем, как создавать подобное строение, необходимо внимательно выбрать тип, определить размеры, изучить чертежи. Без тщательного подхода подойти к процессу серьезно не получится.

На подготовительном этапе также стоит учесть:

• количество семей, для одного помещения оптимально до 20;
• для стационарного внимательно выбрать место ближе к местам произрастания медоносов и вдали от шума;
• подготовить материал и инструмент.

Правильно возведенное пчелиное жилье дает возможность оптимизировать сложный процесс производства меда на пасеке. Достаточно открыть летки, чтобы запустить активную работу рабочей пчелы.

Как сделать своими руками

Кассетный павильон «Берендей»

Пасечник, независимо от своего стажа, задумывается об изготовлении павильона для пчел своими руками. Решение облегчит его труд, даст возможность повысить производительность пасеки. Изначально создавались стационарные строения. Сегодня активно используются старые фургоны, прицепы. Решение значительно увеличивает уровень медосборов отдельных пасек и промышленных производств.

Независимо от того, передвижной или стационарный планируется павильон, предпочтение необходимо давать кассетным. Их можно устанавливать стационарно на участке, крепить на прицепе или модернизировать старый фургон. Но именно кассетные дают возможность оптимизировать работу пасечника, сведя к минимуму процесс ухода за пасекой в целом и за каждой семьей в любое время года.

Чертежи

Все пасечники знают, что чем больше рабочая пчела облетит медоносов, тем выше будет взяток. Поэтому выгодно иметь передвижные павильоны. Их можно установить на прицеп автомобиля и возить от одного цветущего поля к другому. Представленные чертежи дадут больше представления о том, как реализовать идею.

После создания чертежа можно приступать к основной работе. Лучше делать его таким образом, чтобы по центру был проход и достаточно высоты. Так хозяину будет проще ухаживать за пчелами и ульями. Он должен беспрепятственно перемещаться внутри с медогонкой в руках, значит ширина прохода не менее 90 см.

Оформление

Желая создать идеальные условия для семей, пасечник должен запастись терпением, иметь желание и необходимый инструмент. Чертежей в сети не так много, поэтому за основу можно использовать чертежи павильона Берендей и воспроизвести его своими руками.

1. Выровнять прицеп по уровню и закрепить на месте.
2. Провести демонтаж бортов, пола.
3. Уровень прохода между ульями немного опустить.
4. Сварить металлическое основание и закрепить его.
5. На каркасе закрепить бруски, набить доски.
6. Обшить панелями ЮСБ или ДВП.
7. Крышу застелить рубероидом.
8. Оформить дверной проем, люки.
9. По периметру пола оставить щель для и поставить улья как можно ближе к каркасу.
10. В потолке сделать вентиляционные люки.

Система освещения должна быть продумана еще на стадии чертежа.

Каморка пчеловода

Пчеловоду приходится долгое время находится возле своей пасеки и перемещаться вместе с ней. Часто хозяин сопровождает семьи на протяжении всего сезона. Ему необходим полноценный отдых и точка для реализации урожая. Поэтому в этом строении необходимо предусмотреть такие места. Идеально это продумано в модели Берендей. Даже при минимальных габаритах, места достаточно всем.

Место для пчеловода расположено впереди или в конце прицепа, чтобы не создавать дополнительную нагрузку на ось прицепа.

Утепление

Стена, пол создаются двойными, чтобы наполнить пространство утеплителем. Такое решение поможет спасти пасеку от перегрева летом и обеспечить оптимальные условия зимой. Если использовать панели ОСБ, то утепление можно не продумывать. Они уже имеют внутри слой утеплителя.

Самостоятельное изготовление передвижного пчелодома «Берендей»: пошаговая инструкция

Для изготовления павильона для пчел нужно найти подробные чертежи. Или начертить план строительства самостоятельно.

В схеме должно учитываться все, что понадобиться для комфортного проживания пчелиных семей и их обслуживания:

• размеры прицепа;
• бытовка (по желанию);
• возможность отопления;
• утепление стен;
• освещение прохода между кассетами;
• вентиляция;
• багажные отсеки;
• лестницы и трапы.

Когда закончено планирование и собраны все необходимые материалы с инструментами, то пора приступать к строительству.

Этапы строительства

Если есть необходимость расположить в конструкции место для пасечника, то прицеп придется удлинять. А для разгрузки задней оси бытовку нужно расположить спереди.

Далее выполняются следующие работы:

1. Используя металлический профиль или брус, изготавливается каркас. Затем потолок, пол и стены обшиваются доской.
2. Для утепления помещения обшивка из досок покрывается обычным рубероидом, а затем обшивается ДВП. Двойные стены легче справятся с морозами.
3. Для кровли используют водостойкий материал, а под него прокладывают утеплитель.
4. Бытовка для пчеловода всегда отделяется глухой стеной от пчелиного жилья. Поэтому в павильоне обустраивают две двери с разных концов помещения.
5. Для внутреннего освещения используются обычные лампочки. Но если есть желание сэкономить, то берутся светильники на светодиодах.

В помещении располагаются кассетные модули.

Ульи новой конструкции собираются из:

• Корпуса.
• Кассет. Выдвигаются на салазках, а в них живут пчелы.
• Рамок. Ставятся внутрь кассеты и содержат соты.
• Крышки для кассет. Ими разделяют пчелиные семьи.
• Утеплителя.
• Защитной крышки – от грызунов.
• Подкассетника – для вентиляции.

Как сделать конструкцию

Расположение модульных кассет внутри павильона похоже на ячмень. Зерна направляются в одну сторону и от стебля (прохода) отходят под углом в 50 градусов. Вход в пчелодом нужно направлять на юг. Тогда один ряд кассет будет ориентирован на юго-восток, а другой – на юго-запад.

Существует промышленный вариант павильона, в котором крыша подвижная. На месте телескопические стойки поднимают кровлю для доступа воздуха и света, а также для перемещения пчел. А в походе крыша ложится на кассетные секции.

Изготовление каркаса

Каркас монтируется на прицепе или кузове грузовика. Можно собрать его из деревянного бруса. Или сварить из уголка, профиля или трубы. При обшивании его деревом нужно чередовать слои с утеплителем. Так строение лучше защитится от жары или холода.

Крышу можно сделать откидную. Закрепить ее с одной стороны на петлях. Когда нужно, вручную поднимать ее и ставить на подпорки. Поэтому ее лучше выполнить из легкого пластика, используя нетяжелый утеплитель.

Существует дополнительная защита от жары, непогоды и животных в виде добавочных накладных внешних стен. Повсеместно используется фанера. Ею обшивают пенопласт, которым утепляют стены, гнездовья, секции и кровлю.

Расположение секций и кормушек

При размещении кормушек и секций с гнездовьями учитывают конвенцию. Кормушки расположены так, чтобы их обогревал подогретый воздух. Пчела с удовольствием лезет в теплую кормушку.

Если кормушка одна на несколько сетей, то необходимо разграничить зону питание сетками. Это убережет пчелиные семьи от конфликтов.

Размеры ульев

За стандарт размеров пчелиного домика берутся такие цифры: 75х31,6х47 см. Размеры магазина: 75х31,6х22 см. Внутри устанавливают по 29 рамок для сот и 2 сахарных магазина. Потолок должен быть с отверстием и лучше всего регулируемый. Так легче контролировать пчел. Сверху потолка засыпают опилки, затем устанавливают крышу.

Вентиляция

Вентилируется улик благодаря:

• Все время открытым при медосборе леткам.
• Воздуху, проходящему под рамкой через сетки.
• Потолку из сетки на верандах.
• Сетке, находящейся на расстоянии 2 см ниже летка. Звено всего 3 мм.

Потолки и веранды, кроме вентиляции, еще помогают при обработке пчелиного жилья химикатами, а также при перевозке. Насекомые, когда проводят дезинфекцию, пережидают на открытом пространстве.

Сегодня покупка готового павильона не проблематична в любом регионе. Другое дело, когда есть желание сэкономить. Самостоятельно изготовить передвижную пасеку сможет любой человек, у которого есть навыки работы с деревом и металлом. Фантазию будет сдерживать только финансовые возможности.

Преимущества кассетных павильонов

Свой передвижной павильон – мечта каждого пасечника, который хочет активно заниматься сбором урожая. Система позволяет упростить многие задачи:

1. Упрощается обслуживание и доступ к пчелиным семьям.
2. Экономится время выборки полных магазинов.
3. Мобильность не только залог хорошего медосбора. В случае с Берендеем, как ранее упоминалось, вы имеете возможность с помощью одного автомобиля перевозить несколько таких павильонов поочередно.
4. Безопасность – задаются вопросы, а не украдут ли конструкцию, без присмотра пасечника. На самом деле украсть ее сложно – это интересно только другому пасечнику, а их в районе очень немного. А повредить вряд ли кто решится – хулигану для себя дороже будет беспокоить ваших пчелок. Разве кто пару рамок украдет – но направляться за 20-30 км от населенного пункта ради пары рамок? Большинство людей откажется, думаем, от перспективы такой «легкой» наживы.

Цена готового заводского павильона выше, самостоятельно он обходится на 30…45% дешевле, если без тележки, и на 50…70% меньше чем готовый фургон с шасси. Мы не упоминаем цифру, сколько стоит заводской вариант, так как цены зависят от многих факторов и часто меняются в последнее время. При самостоятельном производстве дополнительно можно сэкономить на материалах.

В целом отзывы пасечников о такой системе для профессионального сбора урожая меда – позитивные. Система снимает много операций, требующих затраты физических сил, которые необходимы для работы с кассетами, так как их становится намного больше, если сравнивать с небольшой домашней пасекой. Эффективность пасеки с кассетной системой Берендей растет на 30-70%, если работать с таким же объемом пчелиных семей, размещенных в отдельных ульях.

Передвижные конструкции пасек были придуманы в Европе. В России первыми оценили новинку на Северном Кавказе, а затем на Урале.

Теперь мобильный павильон для пчел можно увидеть на любой по площади территории. Классической пасеке нужно большое пространство. Кассетный модуль заменил обычный улей, и это позволило сэкономить много места.
