Металлические опоры лэп

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению , а здесь напомню кратко.

Промежуточные бетонные опоры

нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)

Анкерные бетонные опоры

обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

Угловые опоры

ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал

При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

• Как разделить PEN на PE и N
• Как установить электрический столб на участке
• Как подключить участок к электричеству
• Как сделать заземление в частном доме

Опубликовано:
23.04.2019
Обновлено: 23.04.2019

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.
Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

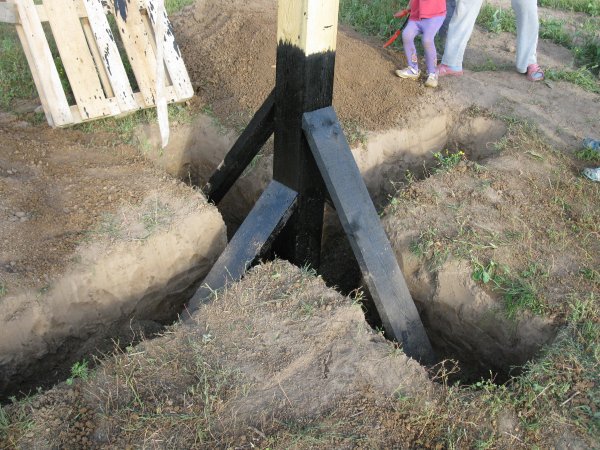

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

• Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
• Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
• Деревянный электрический столб вполне по силам изготовить своими руками.
• Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Обозначение опор

Для металлических и железобетонных опор ВЛ 35—330 кВ в СНГ принята условная система обозначения.

Буквы	Что обозначают
П, ПС	промежуточные опоры
ПВС	промежуточные опоры с внутренними связями
ПУ, ПУС	промежуточные угловые
ПП	промежуточные переходные
АУ, У, УС	анкерно-угловые
А	анкерные
К, КС	концевые
Б	железобетонные (не распространяется на опоры 500 кВ)
М	Многогранные
Отсутствие Б	стальные
ПК	Промежуточные композитные

Цифры после букв обозначают класс напряжения. Наличие буквы «т» указывает на тросостойку с двумя тросами, буквы «п» — на изменение взаимного расположения проводов на опоре (обычно заключается в переносе проводов верхнего или нижнего яруса на средний ярус). Цифра через дефис указывает количество цепей: нечётное — одноцепная линия, четное — двух и многоцепные, или типоисполнение опоры. Цифра через «+» означает высоту приставки к базовой опоре (применимо к металлическим опорам). Система обозначений соответствует конструкторской документации заводов-изготовителей и может отличаться от условно принятой формы.

Примеры:

• АС35/110П-1ТМ — металлическая (стальная) анкерная опора для ВЛ 35 и 110 кВ из гнутого профиля
• У110-2+14 — металлическая анкерно-угловая двухцепная опора с подставкой 14 м;
• УС110-3 — металлическая анкерно-угловая одноцепная специальная (с горизонтальным расположением проводов) опора;
• УС110-5 — металлическая анкерно-угловая одноцепная специальная (для городской застройки — с уменьшенной базой и увеличенной высотой подвеса) опора (геометрически аналогична опоре У110-2+5);
• ПС10П-6АМ — промежуточная стальная для ВЛ 10 кВ из гнутого профиля;
• ПМ220-1 — промежуточная металлическая многогранная одноцепная опора;
• У220-2т — металлическая анкерно-угловая двухцепная опора с двумя тросами;
• ПБ110-4 — промежуточная железобетонная двухцепная опора;
• ПМ110-4ф — промежуточная металлическая многогранная двухцепная опора с конструктивно отдельным фундаментом. У другого изготовителя имеет маркировку ППМ110-2 (переходная), хотя конструктивно аналогичная;
• ПК110-1 — промежуточная композитная одноцепная опора для ВЛ 110 кВ;
• ПК10-2И — промежуточная композитная опора для ВЛИ 10 кВ.

Мистическое значение «чертовых ворот»

Еще одним неоспоримым преимуществом железобетонных стоек линий электропередач, перед деревянными и железными стойками, остается их высокая коррозионная устойчивость при эксплуатации в достаточно жестких условиях окружающей среды.

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля.

Весь спектр строительных материалов от одного поставщика. Не тратьте время на обзвоны и поиски. Широкий ассортимент материалов для строительства высокого качества. Оперативная доставка, удобство и особые условия — все необходимое в одном месте.

По конструкции выделяют три основных разновидности изоляторов ВЛ:

• штыревые;
• подвесные линейные;
• опорные и проходные.

При выборе мачт освещения мобильного или немобильного типа необходимо учитывать финансово-экономическую часть, трудозатраты на транспортировку, доставку, установку и эстетическую составляющую.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности.

Установка дополнительных электростолбов может понадобиться в частном секторе, особенно если деревянные опоры пришли в негодность. Вы, наверное, замечали гниющие и покосившиеся столбы из древесины, от которых проходят линии электропередач? Раньше монтировали только такие, но по истечении срока эксплуатации старые образцы следует заменить новыми. Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины.

Инструкция по установке столбов под электричество

Прежде чем начинать процесс монтажа, необходимо изучить особенности местности, которые могут существенно повлиять на качество и срок применения столбов под электричество

Итак, обратите внимание на факторы:

• природный ландшафт – на каком участке производится установка, к примеру, в низине;
• ветровая нагрузка по максимуму;
• оптимальный шаг между опорами.

Установка опор ЛЭП

Когда вы определились с выбором материала для опор, пора заняться вопросом установки электрических столбов

Для начала важно ознакомиться с требованиями законодательства и получить технические условия. После этого можно приступать к монтажным работам

Для них потребуется специальная техника, поэтому нужно позаботиться о свободном месте на участке. Обычно все эти вопросы помогает решить компания, которая занимается установкой. К ее выбору нужно подходить внимательно, поскольку у нее должна быть не только квалифицированная команда, но и все необходимые допуски на проведение работ.

Требования

Установку опор ЛЭП регулирует СанПиН и ПУЭ (Правила устройства электроустановок). В них можно найти требования, которые предъявляются к монтажу столбов:

• расстояние от незащищенного провода на опоре до балконов и окон должно быть не менее 1,5 м;
• высота линий электропередач над дорогой должна быть не меньше 6 м, а над пешеходной частью не меньше 3,5 м;
• дистанция от столба до дома не должно превышать 25 метров, если это расстояние больше – необходимо установить дополнительный столб;
• расстояние от опоры ЛЭП до забора не менее, чем 1 метр, такое требование дает возможность обеспечить доступ к нему специалистов;
• трубопровод любого вида не должен быть расположен ближе 1 метра к опоре, если на ней размещены неизолированные провода;
• интервал между проводами при пролете до 6 метров нужен не менее 10 см, а свыше 6 метров – не менее 15 см;
• ввод проводов в здание должен выполняться на высоте не менее 2,75 метров.

Есть ряд требований и к самим столбам. Они должны быть сделаны из негорючих материалов или пропитаны специальным защитным составом. Лимит их огнестойкости должен быть не менее 15 минут. Изоляторы проводов тоже нужны несгораемые. Самые популярные материалы для них – фарфор и стекло.

Кроме обязательных нормативных документов, строители должны придерживаться плана или проектной документации.

Получение техусловий (ТУ)

Начинать монтаж столбов под электричество нужно с получения ТУ (Технических условий). Выдает этот документ местная электросетевая организация. Чтобы заключить с ней договор на подключение в будущем, необходимо сделать заявку на получение к сетям. Здесь от домовладельца потребуется паспорт, свидетельство на земельный участок и свидетельство на дом.

Если мощность, выделяемая на подключение дома не больше 15 кВт, то проект электроснабжения организация требовать ее не должна. Для загородного дома, даже с большим количеством электроприборов, такой мощности будет достаточно.

После подачи заявки в течение 30 дней организация должна выдать вам ТУ. После этого вы можете начинать электромонтажные работы.

Этапы установки

Первый этап установки электрических столбов – планирование. Во время него выбирают материал столбов, их местоположение, рассчитывают мощность, которая будет на них приходиться.

На втором этапе монтажа делают разметку местности и подготовку грунта. Специалисты обозначают места установки столбов и просчитывают расстояние между ними. Сам грунт тоже нужно подготовить к установке, разровнять площадку, удалить корни деревьев и дерн.

Третий этап включает бурение ям для опор. Универсальное решение для этого – бурильные установки, которые размещают на платформе или автомобильном шасси. Бурение можно делать и с помощью ручного инструмента, например, если подъезд техники на участок сложно организовать.

Следующий этап – монтаж деревянных или бетонных опор ЛЭП, которые лучше всего подходят для загородных участков. Столбы устанавливают с помощью манипулятора и закрепляют в грунте. Перед этим обязательно нужно провести выравнивание опор по вертикали. Для более надежной фиксации можно использовать бетонирование. После установки самих опор на них крепят траверсы, которые покрывают антикоррозийной защитой. На завершающем этапе монтируют электрические провода.

Все работы по установке могут проводить только организации, имеющие допуск. В их штате должны состоять квалифицированные специалисты с соответствующим уровнем подготовки.

Установка железобетонных электрических столбов

Никакие монтажные организации и физические лица не имеют права устанавливать на прилегающей к их земельным участкам территории железобетонные электрические столбы, как и где им захочется. На первый взгляд, установить железобетонный электрический столб легко и просто, но такое мнение может быть только у дилетанта, потому что производство таких работ требует профессиональных знаний.

Установка столбов для электричества требует согласования в государственных специализированных организациях. Для начала необходимо составить проекто-сметную документацию на производство данного вида работ и согласовать ее в государственных контролирующих инстанциях. И только после полученного разрешения на производство конкретных работ можно начинать устанавливать железобетонные электрические столбы.

Если у вас есть деньги – лучшим вариантом будет обратиться в юридическую компанию, которая за определенную сумму избавит от необходимости бороться с российскими бюрократами. Если вы считаете, что не будете платить за то, что они и так обязаны делать, запаситесь терпением и спокойствием.

Информация для тех, кто решил для собственных потребностей самостоятельно устанавливать железобетонный электрический столб.

Элементарные знания, которые 100% необходимо соблюдать при установке железобетонных столбов для электричества:

Ямы под столбы освещения делаются специальным земляным буром.

1. Перед установкой столба в яму проверить его на наличие сколов и других повреждений. Если на изделии обнажилась железная арматура – заделать повреждение раствором бетона.
2. Глубина ямы для установки столбов для электричества должна быть не менее 2 м;
3. Вставить железобетонный столб и отвесами проверить его вертикальное положение. Столбы бетонные обязаны стоять строго вертикально.
4. В месте соприкосновения столба с землей необходимо установить металлические укрепляющие распорки.
5. Залить яму качественным бетонным раствором и дать ему укрепиться до начала монтажа электрических проводов.

При производстве монтажных работ необходимо учитывать местную «розу ветров».

Вроде бы не очень сложные правила, которые обязан соблюдать каждый, чтобы установить бетонные столбы. Но только подумать о том, что вам нужно выкопать яму глубиной 2,2 м, пусть даже в мягком грунте!

Поэтому есть более быстрый способ установить железобетонный столб для электричества – нанять специализированную организацию.

Конечно, сейчас взять и просто доверить такое ответственное дело, как установка электрического железобетонного столба, даже специализированной организации нельзя. Заказчик или его доверенное лицо вынужден будет присутствовать при производстве всех работ – от земляных и бетонных, до монтажа проводов.

В противном случае заказчик рискует увидеть через некоторое время маленькую «Пизанскую башню» у себя под окном. Такое «зрелище» не только и не столько мало эстетичное, но и грозит перебоями с электричеством в доме.

Как определить напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе

Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

• 1 шт. — до 330 кВ;
• 2 шт. — 330 кВ;
• 3 шт. — 500 кВ;
• 4 шт. — 750 кВ;
• 6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

1. 3-5 изоляторов — 35 кВ.
2. 6-8 изоляторов — 110 кВ.
3. 15 изоляторов — 220 кВ.

Напряжение в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 м. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

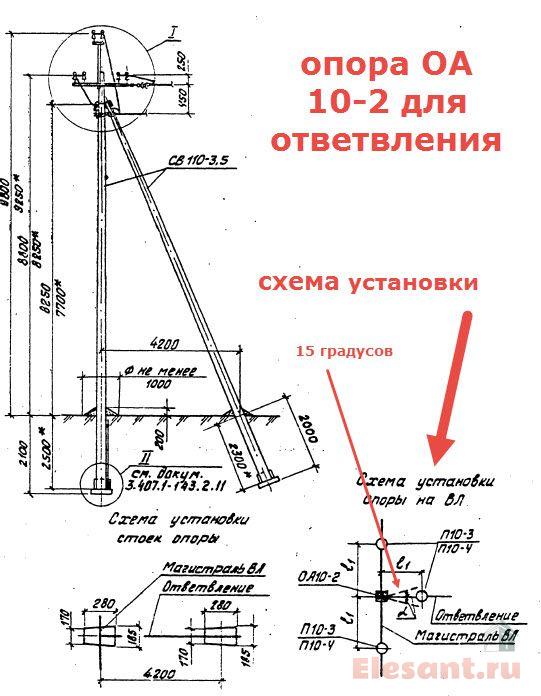

Схема монтажа столбов

Обозначение опор

Для металлических и железобетонных опор ВЛ 35—330 кВ в СНГ принята условная система обозначения.

Буквы	Что обозначают
П, ПС	промежуточные опоры
ПВС	промежуточные опоры с внутренними связями
ПУ, ПУС	промежуточные угловые
ПП	промежуточные переходные
АУ, У, УС	анкерно-угловые
А	анкерные
К, КС	концевые
Б	железобетонные (не распространяется на опоры 500 кВ)
М	Многогранные
Отсутствие Б	стальные
ПК	Промежуточные композитные

Цифры после букв обозначают класс напряжения. Наличие буквы «т» указывает на тросостойку с двумя тросами, буквы «п» — на изменение взаимного расположения проводов на опоре (обычно заключается в переносе проводов верхнего или нижнего яруса на средний ярус). Цифра через дефис указывает количество цепей: нечётное — одноцепная линия, четное — двух и многоцепные, или типоисполнение опоры. Цифра через «+» означает высоту приставки к базовой опоре (применимо к металлическим опорам). Система обозначений соответствует конструкторской документации заводов-изготовителей и может отличаться от условно принятой формы.

Примеры:

• АС35/110П-1ТМ — металлическая (стальная) анкерная опора для ВЛ 35 и 110 кВ из гнутого профиля
• У110-2+14 — металлическая анкерно-угловая двухцепная опора с подставкой 14 м;
• УС110-3 — металлическая анкерно-угловая одноцепная специальная (с горизонтальным расположением проводов) опора;
• УС110-5 — металлическая анкерно-угловая одноцепная специальная (для городской застройки — с уменьшенной базой и увеличенной высотой подвеса) опора (геометрически аналогична опоре У110-2+5);
• ПС10П-6АМ — промежуточная стальная для ВЛ 10 кВ из гнутого профиля;
• ПМ220-1 — промежуточная металлическая многогранная одноцепная опора;
• У220-2т — металлическая анкерно-угловая двухцепная опора с двумя тросами;
• ПБ110-4 — промежуточная железобетонная двухцепная опора;
• ПМ110-4ф — промежуточная металлическая многогранная двухцепная опора с конструктивно отдельным фундаментом. У другого изготовителя имеет маркировку ППМ110-2 (переходная), хотя конструктивно аналогичная;
• ПК110-1 — промежуточная композитная одноцепная опора для ВЛ 110 кВ;
• ПК10-2И — промежуточная композитная опора для ВЛИ 10 кВ.

Преимущества использования симисторов

• Увеличение разрешенной критической величины напряжения коммутации, что разрешает управления большими реактивными нагрузками без существенных сбоев в коммутации. Это позволяет уменьшить число компонентов, размеры печатной платы, снизить цену и убрать потери на рассеивание энергии демпфером.
• Повышение критической величины изменения тока коммутации, что повышает качество работы на высокой частоте для несинусоидального напряжения.
• Большая чувствительность к высокой температуре рабочего процесса.
• Высокое значение допустимого напряжения снижает стремление к самовключению из состояния отсутствия проводимости при большой температуре, что разрешает их использование для резистивных нагрузок по управлению бытовой и нагревательной техникой.
• Долговечность симистора, обусловленная рабочими температурными перепадами, отличается практически неограниченным ресурсом.
• Отсутствие искрообразования и возможность управления в момент нулевого тока в сети, что снижает электромагнитные помехи.

Основные достоинства семистора:

1. большая частота срабатывания для высокой точности управления;
2. высокий ресурс по сравнению с релейными электромеханическими устройствами;
3. возможность добиться небольших размеров приборов;
4. отсутствие шума при включении и отключении электроцепей.

Силовая электроника, с использованием  симисторов, разработанная отечественными производителями благодаря своим качественным показателям может составить западным фирмам высокую конкуренцию.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Сообщить об опечатке

Габаритные размеры опор воздушных линий электропередачи

На габаритные размеры опор влияют рабочее напряжение воздушной линии электропередачи, сечения подвешиваемых проводов, материал, из которого сделаны опоры, наличие и отсутствие грозозащитного троса, климатические условия местности, длина пролета воздушной линии.

Большое влияние на конструкцию и размеры опор оказывает рабочее напряжение линии электропередачи. При напряжениях 6 — 10 кВ, когда расстояния между проводами берутся около 1 м, провода всех трех фаз легко расположить на опоре в виде одиночного столба относительно небольшой высоты. На линиях 35 — 220 кВ расстояния между проводами лежат в пределах 2,5 — 7 м, а на линиях 500 кВ они достигают 10 — 12 м. Для подвески проводов с такими расстояниями между ними требуются высокие и развитые в поперечном направлении опоры.

Кроме того, с повышением напряжения воздушной линии электропередачи возрастают и сечения подвешиваемых проводов. Если на линиях 6 — 10 кВ редко применяются провода с сечениями более 70 — 120 мм2, то на линиях 220 кВ подвешиваются провода с сечениями токоведущей алюминиевой части не менее 300 мм2 (АС-300). На линиях 330 — 500 кВ в каждой расщепленной фазе имеется по два-три провода. Суммарное сечение алюминия в фазе достигает 1500 мм2. Такие сечения проводов обусловливают больше поперечные и продольные силы, действующие на опоры, что и ведет к увеличению их размеров и веса.

Большое влияние на конструкцию опор воздушных линий электропередачи оказывает материал, из которого изготовлены опоры линии. На линиях с деревянными опорами конструкции опор имеют простейшую форму: одиночный столб, А-образная ферма и портал. Сложные составные деревянные опоры не экономичны.

Деревянная опора ВЛ 10 кВ

Такие же простые формы наиболее целесообразны и для железобетонных опор. Отдельные элементы этих опор часто делают пустотелыми цилиндрическими или слегка коническими.

Металлические опоры выполняются в виде решетчатых пространственных ферм. На линиях 35 — 330 кВ наиболее экономичными, как правило, являются одностоечные опоры. При более высоких напряжениях применяются портальные опоры с жесткими свободно стоящими стойками или укрепленные тросовыми оттяжками.

Опоры с грозозащитными стальными тросами, естественно, имеют большие размеры, чем бестросовые опоры.

ВЛ 330 кВ с грозозащитным тросом

Значительное влияние на конструкцию и размеры опор и их элементов оказывают климатические условия местности. Чем суровее климатические условия, тем тяжелее получаются опоры.

Конструкция и размеры опоры также зависят и от длины пролета воздушной линии. При малых пролетах высота опор ЛЭП будет небольшой. Расход материалов на каждую опору относительно небольшой. Но на линии придется установить значительное количество опор, что потребует большого числа изоляторов, фундаментов и т. д.

Увеличивая пролет воздушной линии электропередачи, снижают число опор, которое необходимо для ее строительства. При этом расход материалов при строительстве на каждую опору увеличивается, но в целом на 1 км линии расход материалов уменьшится. Другие составляющие окончательно стоимости линии — стоимость изоляторов, транспорта, фундаментов опор и монтажных работ при строительстве также при этом снижаются. В итого, стоимость 1 км линии уменьшается.

Но бесконечно увеличивать длину пролета не выгодно, т. к. снижение стоимости линии с увеличением пролета происходит только до некоторого предельного значения и дальнейшее увеличение пролета приводит уже к удорожанию линии.

Существует понятие — «экономически пролет». Это пролет линии электропередачи, при котором затраты на ее сооружение получаются наименьшими. Считается, что при экономическом пролете минимум капитальных вложений соответствует минимуму эксплуатационных расходов, а следовательно, и минимуму расчетных затрат.

Металлические опоры ВЛ 330 кВ

Для того, чтобы найти экономический пролет нужно выполнить серию расчетов, задаваясь разными длинами пролетов линии. Для каждого заданного пролета при находится стоимость 1 км линии. Одновременно вместе с этим выбирается и наиболее целесообразная конструктивная схема опоры, которые будут использоваться при сооружении воздушной линии электропередачи.

Литература

• Мельников Н. А. Электрические сети и системы. — М.: Энергия, 1969. — 456 с.
• Крюков К. П., Новгородцев Б. П. Конструкции и механический расчет линий электропередачи. — 2-е изд., перераб. и доп. — Л.: Энергия, Ленингр. отд-ние, 1979. — 312 с.
• Электромонтажные работы. В 11 кн. Кн. 8. Ч. 1. Воздушные линии электропередачи: Учеб. пособие для ПТУ. / Магидин Ф. А.; Под ред. А. Н. Трифонова. — М.: Высшая школа, 1991. — 208 с. ISBN 5-06-001074-0.
• Линии электропередачи-2004 (-2006, -2008, -2010, -2012). Проектирование, строительство, опыт эксплуатации и научно-технический прогресс: Сборники докладов российских научно-практических конференций с международным участием / Под ред. Лаврова Ю. А. — Новосибирск. ISBN 5-93889-031-5, ISBN 5-93889-041-8, ISBN 5-93889-076-3, ISBN 978-5-93889-144-9, ISBN 978-5-93889-194-4
• Федоров А. А., Попов Ю. П. Эксплуатация электрооборудования промышленных предприятий. — М.: Энергоатомиздат, 1986. — Тираж 35000 экз. — 280 с.

Самостоятельная установка

Трудно ли поставить столб на участке своими руками?

Вот простейшая инструкция по его изготовлению из бруса сечением 150 мм.

Обрабатываем брус антисептиком в два-три слоя.
Собираем на одном из торцов будущего столба крестовину размером примерно 2х2 метра. Сама крестовина соединяется вполдерева; для крепления к столбу используются оцинкованные уголки.
Между столбом и крестовиной крепятся четыре укосины, после чего вся подземная часть (около полутора метров) прокрашивается битумной мастикой.
Под опору отрывается крестовидная яма, в которую столб несложно установить вдвоем с помощью привязанной к его верхушки веревки. Осталось лишь выровнять его по отвесу, зарыть основание и уплотнить грунт.

Столб прочно стоит на крестовине.

Надежность электропередачи

Как уже было сказано выше, основная функция электрической передачи заключается в передаче электроэнергии потребителям. Причем энергия должна поступать в необходимом количестве и высшего качества. Дабы добиться этого, необходимо строго следить за надежностью линий электропередач.

Показатель надежности определяется многими факторами. Их можно условно подразделить на 4 группы:

1. Конструктивные. В эту группу входят такие факторы, как использование при монтаже некачественных установок или элементов; ошибки, принятые при конструировании или проектировании схемы сети электропередач.
2. Производственные. Это нарушения техпроцессов; загрязненность окружающей среды, что, в свою очередь, провоцирует повышенный уровень загрязнения элементов сети; недостаточный контроль процесса монтажа.
3. Эксплуатационные условия. Эта группа имеет самое большое влияние на надежность электропередачи. В нее входят удары и вибрации, электро- и магнитные поля. Влияние факторов, входящих в эту группу, оказывают непосредственное влияние на надежности и сроке эксплуатации электропередачи.
4. Ударно-вибрационные нагрузки. Это резкие и частые изменения нагрузки в сети электропередач, связанные с включение или выключением электротехнического оборудования. Результатом таких перепадов является быстрое изнашивание всех компонентов электропередачи.

Для того чтобы свести воздействие этих факторов к минимуму, специалисты рекомендуют периодически проводить профилактические мероприятия в виде регламентных работ, осмотров, испытаний. Комплекс этих мероприятий способен повысит надежность линий электропередачи.

Маркировка бетонных электростолбов для ЛЭП

Шифров, которые применяют в электросетевом строительстве, довольно много. Электроопоры могут быть скомплектованы на предприятии в соответствии с проектом строительства, дополнительно изготавливая элементы подвески с изоляцией. Маркируются ЖБ изделия следующим образом:

Каждое изготовленное изделие маркируется определенным образом.

• Буквы обозначают прямое назначение установки электроопоры, например, промежуточные угловые столбы (УП) или опоры ответвления (ОА).
• Числовое значение обозначает конкретную линию электрокомпонентов электрической сети, например, «10» — это ВЛ 10 кВ.
• Цифра, указанная после тире, — тип и размер столба. Если на маркировке «1», то вибрированная стойка СВ-105—10,5 метров. Значение цифры «2» — электроопора на основе столба СВ-110.
