Расширительный бачок для отопления: для чего нужен, где и какой лучше

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

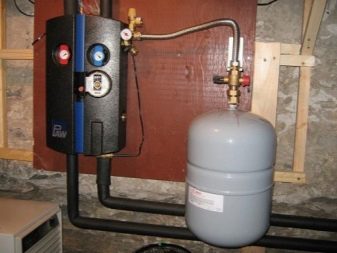

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

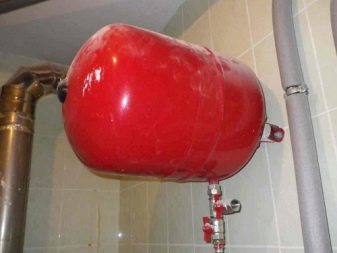

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Общая информация

Что такое расширительный бачок и для чего он нужен?

Само его название дает подсказку: для расширения. При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните? Вода или любой другой теплоноситель, нагреваясь, расширяются.

Как только усилие превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии — в том, что вода, меняя свой объем при нагреве, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствуют.

Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Так выглядит это несложное устройство в разрезе.

Однако мы описали лишь одну из функций расширительного бачка.

Помимо закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бачок можно обнаружить:

• В открытых системах, контактирующих с атмосферным воздухом;
• В системах централизованного отопления с верхним розливом. Там расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления.

В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитками в случае центрального отопления — всего-то около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.

При таком перепаде напор воды никак не сможет выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить некую емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, понятное дело, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.

Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:

V = C*Bt / (1 – (Pmin /Pmax)), где

• С – объём теплоносителя в системе;
• Bt – коэффициент теплового расширения теплоносителя;
• Pмin – начальное давление в баке;
• Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

• играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
• выступают в качестве автономной отопительной системы;
• представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

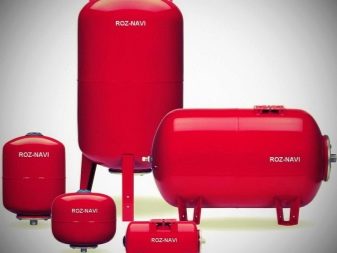

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

• 5 литров;
• 8 л;
• 10 л;
• 12 л;
• 19 л;

• 24 л;
• 35 л;
• 50 л;
• 80 л;
• 100 л.

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов. Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

• временно удалять избыток теплоносителя из системы отопления при его нагревании;
• удалять излишки жидкости из бачка при превышении максимального уровня;
• восполнять недостаток теплоносителя в трубах при его охлаждении;
• поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
• накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

• для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
• баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении

Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии

В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Установка, монтаж и подключение расширительного бака

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса. 1 — мембранный расширительный бак; 2 — присоединительная запорная арматура и сливной кран; 3 — циркуляционный насос; 4 — кран подпитки Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

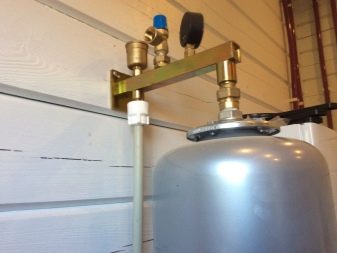

Присоединительная арматура для расширительного бака позволяет отключать бак от системы, сливать воду из бака, пломбировать запорный кран.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Встроенный мембранный расширительный бак расположен на задней стенке двухконтурного газового котла

Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.

Использование бака в закрытой системе

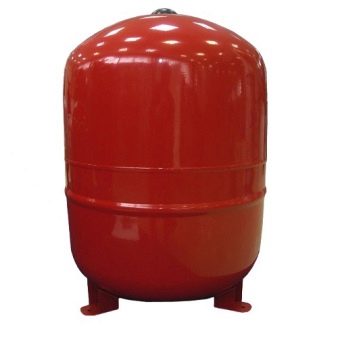

Расширительный бак

Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.

Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.

Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.

Расширительный бачок

Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

Наглядная схема подключения отопления

Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.

Расчет объема бака

При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.

Дополнительный бачок может быть установлен в любой части контура

Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.

Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

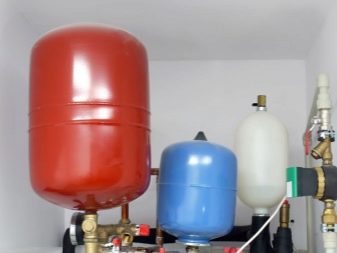

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

• максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
• возможность замены мембраны через фланец в случае её повреждения или разрыва;
• вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

• закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
• мембранные баки имеют меньшие габаритные размеры;
• теплоноситель из закрытого бака точно не испарится;
• минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
• защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
• закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
• эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

.
