Снегоуборочная машина своими руками

Подготовка схемы и материалов для изготовления одноступенчатого снегоуборщика

Правильно собрать снегоуборщик поможет схема, представленная на фото. По ней подготавливают нужный для работы материал и вырезают из него заготовки. Итак, давайте по порядку разберемся с каждым элементом конструкции:

• Обычно самодельный снегоуборщик изготавливают шириной 50 см. Для эффективной его работы потребуется любой двигатель мощностью минимум 1 кВт.
• Корпус снегоочистителя выгибают из листовой стали толщиной 1–2 мм. Боковые стороны можно зашить фанерой толщиной 10 мм. Однако нужно помнить, что на эту часть корпуса припадает основная нагрузка. На боковых полках закреплен сам ротор с подшипниками. Лучше всего их тоже сделать из металла или толстого текстолита.
• Основой шнека является ось. Для ее изготовления можно взять металлическую трубу диаметром 20 мм. Подбрасывающие лопатки вырезают из листовой стали толщиной 5 мм или куска швеллера. Ножи надежнее получатся из листового металла толщиной 2 мм. Иногда их делают из транспортерной ленты толщиной 10 мм или вырезают из старой автомобильной покрышки. На ось нужно выточить две цапфы. Подшипники подойдут № 203 или 205. Под них нужно найти две ступицы, которые болтами будут закреплены к боковым полкам корпуса снегоуборщика. Привод шнека делают через ремень или цепь. В зависимости от выбора понадобится шкив или звездочка. Подшипники для шнека подойдут только закрытого типа.
• Раму снегоуборщика собирают из металлического уголка. Если конструкция не является навеской на мотоблок, а выступает в роли машины, то на раме предусматривают место для установки двигателя. П-образную рукоятку выгибают из трубы диаметром 15–20 мм.
• Рукав для отвода снега можно делать из ПВХ трубы диаметром 150 мм или выгнуть из оцинковки.

Чтобы шнековый снегоуборщик легко передвигался по снегу, его ставят на лыжи. Их можно сделать из металлического уголка, завернув края вверх или вырезать деревянные полозья из толстой доски.

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.
2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.
3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Устройство снегоуборщика

Если возникла необходимость создать снегоуборочную машину для дачи своими руками, надо знать основные различия спецтехники. Это поможет более точно определиться с подходящей самодельной моделью.

Основные различия снегоуборщиков заключаются в следующих узлах:

1. Мотор. Снегоуборочные навески не имеют собственного двигателя. Привод они получают от мотоблока, мини-трактора. Полноценные снегоуборщики работают от бензинового или электрического мотора.
2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек или ротор. Существуют комбинированные модели – шнекороторные.
3. Механизм узла передвижения снегоуборщика. Несамоходные модели установлены на лыжи. Могут присутствовать колеса, но все равно для движения агрегат нужно толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Заводские самоходки выпускают на колесном и гусеничном ходу.

Для дальнейшего изучения снегоуборщика следует знать основное его устройство:

Тяговую силу агрегат получает от мотора. В первую очередь двигатель приводит в действие снегоуборочный механизм: шнек или ротор. У самоходных снегоуборщиков мотор передает крутящий момент узлу передвижения: колесам или гусеницам.
Ковш является кожухом снегоуборочного механизма. Рабочий элемент расположен всегда спереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный или круглый рукав сделан из металла, реже – пластика. В самоделках используют кусок ПВХ канализационной трубы диаметром 110 мм. Козырьком выступает колено.

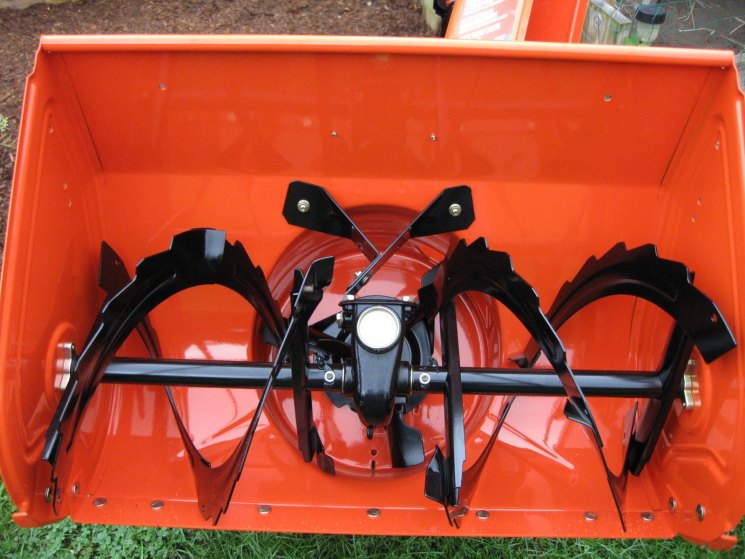

Шнек или ротор – рабочие узлы агрегата, предназначенные для захвата снега. Первый вариант ножа напоминает спираль и работает по принципу мясорубки. Ротор – это своеобразная крыльчатка с лопастями. Создающийся вихревой поток усиливает выброс снега за счет дополнительных потоков воздуха. Для эффективности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
Колеса для снегоуборщика используют на резиновом ходу

Важно устанавливать покрышки с глубоким рисунком протектора для обеспечения хорошей сцепки на скользкой поверхности.
Гусеничный ход имеют снегоуборщики заводского изготовления. Тяжелые самоходные агрегаты с бензиновым мотором характеризуются улучшенной проходимостью по сложной местности.
Ручки имеет даже самоходный снегоуборщик

Они нужны для управления техникой. На ручках ставят органы управления сцеплением, газом, пуском двигателя.

Важным узлом снегоуборщика является панель управления. Стоит она на самоходных заводских агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

Шлифовальная машина – снегоуборщик из болгарки

Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.

Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.

Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.

Чем и из чего делать

Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.

Запчасти и сборка

Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.

Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки

Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.

Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.

Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.

В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.

Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.

Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.

Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.

Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.

Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.

Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.

Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.

Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.

• Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
• К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
• Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
• Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.

На посадочную шайбу болгарки надеваем ротор и закручиваем прижимную гайку.
Привариваем к корпусу по два уголка с каждой стороны. Их, в свою очередь, прикручиваем к полозьям так, чтобы корпус плотно встал на передний брусок.

Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят  очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

Характеристики изделий

На сегодняшнем рынке представлено огромное количество различной снегоуборочной техники.

К примеру, модель Impulse SR1730 производства России имеет рабочую ширину очистки снежного покрова 173 см, при массе в 243 кг. А Impulse SR1850 способен очищать полосу шириной 185 см примерно по 200 м3/ч, вес аппарата составляет уже 330 кг. Навесной фрезерно-роторный агрегат СФР-360 захватывает ширину 285 см при производительности до 3500 м3/ч и способен отбрасывать обработанную массу снега на расстояние до 50 м.

Если взять шнекороторный механизм производства Словакии марки KOVACO, то ширина очистки варьируется от 180 до 240 см. Масса агрегата – от 410 до 750 кг в зависимости от комплектации. Дистанция выброса отработанного снега – до 15 м.

Фрезерно-роторный снегоуборщик KFS 1250 имеет вес 2700-2900 кг, при этом ширина захвата снега варьируется от 270 до 300 см. Способен отбрасывать снег на расстояние до 50 м.

GF Gordini TN и GF Gordini TNX расчищают зону шириной 125 и 210 см, соответственно, выброс снега осуществляется на расстояние 12/18 м.

Фрезерно-роторный механизм «СУ-2.1» производства Беларуси способен обработать до 600 кубометров снега в час, при этом ширина рабочей полосы – 210 см. Дальность выброса колеблется от 2 до 25 м, как и скорость очистки – от 1,9 до 25,3 км/ч.

Итальянский снегоуборщик F90STi тоже относится к фрезерно-роторному типу, вес аппарата – 13 тонн. Отличается высокой производительностью – до 5 тыс. кубометров в час со скоростью очистки до 40 км/ч. Ширина полосы обработки – 250 см. Используется для расчистки взлетных полос аэродромов.

Белорусский снегоочиститель «СНТ-2500» весит 490 кг, способен обрабатывать до 200 кубометров снежной массы в час при ширине захвата в 2,5 м. Отработанный снег отбрасывается на дистанцию до 25 м.

Снегоуборщик модели LARUE D25 также относится к высокопроизводительным аппаратам – способен переработать до 1100 м3/ч при ширине рабочей зоны в 251 см. Масса устройства – 1750 кг, дистанция отброса снега регулируется от 1 до 23 м.

Данные технические характеристики носят ознакомительный характер, и в любой момент могут быть изменены по желанию производителя, поэтому при выборе модели снегоуборщика внимательно ознакомьтесь с инструкцией и техническими характеристиками предполагаемого приобретения.

Правила эксплуатации

Соблюдение рекомендаций, заявленных производителем, позволит увеличить ресурс машины, продлить сроки до плановой замены расходных материалов. В правилах эксплуатации приведены основные приёмы работы с аппаратом, ограничения и советы по организации безопасных условий труда. Невыполнение рекомендаций влечёт за собой увеличение вероятности поломки техники либо получения травмы оператором.

Даже снегоуборщикам известных фирм необходимо проводить вводное техобслуживание перед первым применением. На работу оператор потратит 1-2 часа, однако сможет обнаружить заводской брак и дефекты, допущенные при сборке. Кроме того, в процессе эксплуатации выполняют:

1. Обслуживание редуктора и шнекороторного механизма. Раз в неделю проверяют затяжку болтов, контролируют состояние рабочих поверхностей шнека, ротора.
2. Проверку работы мотора. На корпусе ДВС не должно быть следов смазки, а болтовые соединения плотно затянуты. Количество смазки в картере проверяют масляным щупом. Делать это необходимо постоянно, так как масло полностью израсходуется через 25 часов работы аппарата.
3. Очистку машины от снега. Наледь удаляют тёплой водой, затем все детали вытирают насухо.
4. Осмотр свечи зажигания и её замену (1-2 раза в сезон).
5. Контроль состояния приводных ремней и периферийных узлов.

К сведению! Для гусеничной снегоуборочной техники обязательно проверяют работу рычага, меняющего наклон ковша.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

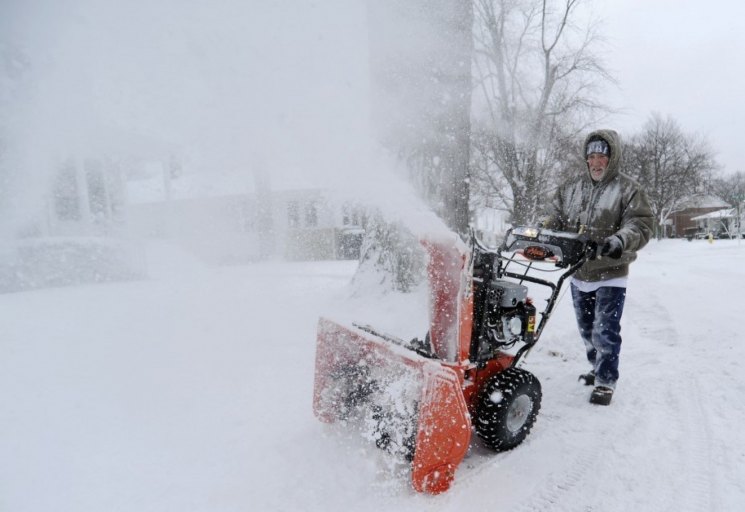

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.

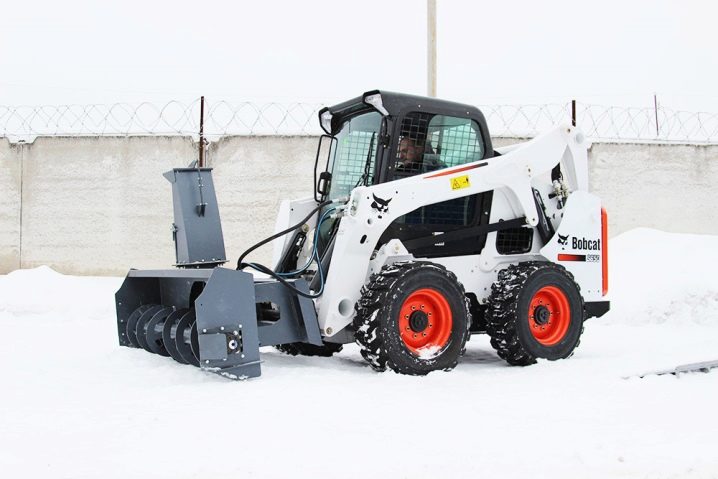

2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Снегоуборочная машина: что это такое и область применения

Снегоуборщик – это универсальное оборудование для автоматической уборки снежных насыпей на больших территориях. Снегоуборочная машина для дома позволяет сэкономить массу времени и освобождает человека от тяжелого труда.

Самодельные конструкции подходят для расчистки прилегающих территорий магазинов и кафе. Также подобная техника используется коммунальными службами и всевозможными предприятиями.

Снегоуборочные конструкции можно сделать самостоятельно или приобрести у известных брендов

Снегоуборочное оборудование имеет следующие преимущества:

• не требуется сложное техническое обслуживание;
• при необходимости ремонт проводится быстро и без крупных финансовых трат;
• техника проста в управлении.

Особенности устройства на примере отдельной модели

При выборе снегоочистителя необходимо обратить внимание на следующие факторы:

• Объем ковша.
• Мощность двигателя.
• Скорость передвижения.
• Расход топлива, если оборудование работает на бензине.
• Способы запуска.

Чертежи шнекового механизма

Для небольших участков подойдет шнековый снегоочиститель, который отличается компактными размерами и работает от розетки. Чтобы убирать большие территории потребуется шнекороторный агрегат с многоступенчатой коробкой передач и большим ковшом. Это оборудование справится даже с сугробами.

Обычные снегоуборщики представляют собой устройство из управляющих элементов, двигателя и прочного корпуса. Также в конструкции есть спиралеобразные приспособления для уборки снега.

Чертеж большой машины, которая применяется для расчистки улиц

Какие бывают самодельные снегоуборщики

Как уже говорилось ранее, сами по себе снегоуборщики могут быть немного разными, но все они имеют одну и ту же суть. Именно поэтому вы можете увидеть вовсе разные фото самодельных снегоуборщиков.

Есть три основные классификации:

• модель шнекового снегоуборщика;
• из бензопилы;
• роторный очиститель;
• из триммера и другие.

Самый распространённый вариант — снегоуборщик из старого двигателя от мотоблока. Увы, отработанный двигатель не сможет выдать достаточно мощности, чтобы работать по назначению. Но для уборки снега, он пойдёт в самый раз

Обратите внимание, что даже шнек для снегоуборщика делается своими руками

Если выполнять модель уборщика, взяв за основу двигатель из бензопилы, здесь стоит обратить внимание, что заправлять машину придётся тем же самым бензином

Не забывайте, что мощность бензопилы рассчитана на кратковременные нагрузки и двигателю нужно давать время на отдых. Снегоуборщик из бензопилы позволит решить лишь временные и непостоянные задачи.

Роторные снегоочистители хороши тем, что вам вовсе не придётся задавать много лишних вопросов, так как он словно конструктор легко собирается и разбирается. Причём схемы уже давно придуманы и опробованы.

В целом, намек понятен. Снегоуборщик можно сделать из всего чего угодно, что было использовано для дачи, оснащенное двигателем.

Кстати, снегоуборщик из триммера — тоже весёлая затея. Причем выглядит он как реальный триммер, но призван справляться только с самыми маленькими задачи, например почистить снег под забором.
