? осваиваем полезный электроинструмент: 5 основных секретов работы с болгаркой

Ремонт болгарки

Бывают ситуации, что инструмент перестает работать и не включается. Причина этого чаще всего заключается в том, что в щетки перестает поступать электрический ток. Вся проблема в этом случае будет либо в проводе, либо в вилке, или просто сломался пусковой механизм. Для устранения неисправности следует разобрать болгарку и проверить, нет ли в кабеле разрывов. Как только провод будет заменен, инструмент начинает нормально работать.

Болгарка не работает, но провод и вилка не повреждены. В этом случае ремонт Вместо своими руками будет заключаться в том, что разбирают пусковой механизм. Все элементы, которые будут сниматься, необходимо маркировать. Это делается для того, чтобы впоследствии можно было правильно его собрать. В противном случае может заклинить якорь или сгореть обмотка. щеток пускового механизма можно подобрать любую подобную кнопку.

Если пусковой механизм и провод в порядке, но инструмент по-прежнему не работает, то проблема, скорее всего, в держателях щетки. Обычно для появления искры и запуска механизма необходимо зачистить пластины с контактами. В случае неудачи следует заменить имеющиеся припойное. Обычно они бесперебойно работают около двух лет. Необходимо заметить, что некоторые модели болгарок имеют щеток соединение. В этом случае выпаивать и устанавливать новые следует только в комплекте. Частичную замену произвести нельзя.

стоит обратиться к специалисту

Более определенных неисправностями, ремонт которых требует шестерен навыков и знаний, считаются:

• заклинивание подшипников;
• выход из строя управляющей электроники;
• деформация корпуса;
• поломка зубьев кожух редуктора;
• выход из строя статора или якоря;
• выход из строя коллектора.

Если имеются механические дефекты болгарки, то необходимо больше внимание уделить состоянию большой шестерни, хвостовика и втулок. Если обнаружен неравномерный износ шатка валов или зубьев, то необходимо как можно быстрее заменить изношенные части

Почему искрят щетки электродвигателя.

В процессе работы приборы с коллекторным электродвигателем могут искрить. Сильное искрение часто свидетельствует о скорой поломке инструмента. Необходимо своевременно разобраться в причинах появления повышенного искрообразования и принять меры к его устранению. В статье рассмотрены наиболее вероятные причины появления этого негативного явления.

Основой устройств с электрическими двигателями переменного тока является щёточно-коллекторный модуль, который обеспечивает электроконтакт ротора со статической частью электроприбора. Данный модуль состоит из двух частей: коллектора, находящегося на роторе и щёток — скользящих контактов, расположенных за пределами роторной части и прижатых к коллектору. Искрение на коллекторном электродвигателе появляется в результате механического взаимодействия подвижной и неподвижной частей. Контакт между коллектором и щетками периодически прерывается, что приводит к переходному процессу в электроцепи и влечет за собой появление искры. Щетки коллектора электродвигателя являются самой недолговечной частью конструкции. Поэтому, со временем могут наблюдаться различные проблемы, связанные с их работой.

Даже на исправном электродвигателе обычно присутствует слабое искрение щеток. Если электроприбор нормально включается, развивает обороты на полную мощность и при этом искрообразование малозаметно, то поводов для беспокойства нет.

Причины искрения щеток электродвигателя

Разберем наиболее часто встречающиеся неисправности щёточно-коллекторного узла.

1) Износ щеток. При сильном износе этих элементов, электродвигатель не развивает обороты на полную мощность, а также может не включаться (постоянно или периодически). В этом случае, при включенном электроприборе отверткой с изолированной рукояткой можно прижать щетку к якорю. Если наблюдается увеличение оборотов двигателя, то проблема выявлена правильно. Скорее всего замена изношенных частей на новые исправит ситуацию. Иногда также требуется замена пружин щеткодержателей.

2) Межвитковое замыкание обмотки якоря. Неисправностью приборов с электрическими двигателями может быть поломка якоря. В таком случае будет наблюдаться искрение в области обеих щёток, кроме того обмотка якоря будет сильно нагреваться из-за того, что на одни контакты поступает ток большей величины чем на другие. При ремонте этой неисправности перематывают обмотку якоря или полностью заменяют деталь.

3) Выход из строя статора. При поломке статора обычно искрит только одна из щеток. Для его проверки необходимо замерить сопротивление обмоток. Одинаковое сопротивление обоих обмоток (как правило 4 Ом) свидетельствует об исправном статоре. Разное сопротивление на обмотках говорит о том, что статор неисправен и его обмотку необходимо перемотать.

4) Замыкание контактов коллектора. В результате износа контактов образовывается графитовая пыль, которая скапливается между ними, замыкая их. В этом случае при работе электроприбора наблюдаются крупные искры. Для устранения поломки необходимо отчистить промежутки между контактами от графитовой пыли. Также необходимо проверить щетки коллектора, так как при их правильном расположении и правильно подобранной форме пыль появляется в минимальном количестве.

5) Загрязнение контактов коллектора. При загрязнении контактов нагаром будут искрить обе щетки, электродвигатель не сможет развить обороты на полную мощность. Нагар на коллекторе появляется при его перегреве. Плохой электроконтакт приведёт к увеличению сопротивления в элемента, что в свою очередь приведет к еще большему искрообразованию и нагару. В этом случае необходимо произвести чистку контактов коллектора от нагара. Делается это наждачной бумагой минимальной зернистости

Важно при чистке не испортить форму контактов. Поэтому для чистки должны применяться специальные колодки

В домашних условиях для чистки можно использовать шуруповерт. В патрон зажимается якорь, вращая на минимальных оборотах аккуратно прислоняем наждачную бумагу к коллектору. Направление вращения якоря при чистке должно совпадать с направлением его вращения в электроприборе.

diyhobby.ru

Секреты безопасной работы с УШМ

Для того чтобы снизить травмоопасность, применяются различные элементы защиты: рабочие костюмы из плотной ткани, маска из оргстекла, перчатки. Однако уверенность в безопасности при работе может дать только выполнение основных правил, которые сейчас и будут рассмотрены.

Правило № 1: расположение регулируемой ручки

Рукоятка должна располагаться сверху. Многие мастера вкручивают её сбоку, в горизонтальном положении, утверждая, что таким образом лучше видна область реза, а значит и выше безопасность, но это опасное заблуждение. Только при вертикальном расположении ручки сверху возможно обеспечить прочный хват и обезопасить себя и окружающих от варианта, когда при «закусывании» диска болгарка вылетает из рук.

Ручка должна располагаться сверху – это обеспечит надёжный хват

Многие спросят, для чего в таком случае предусмотрено боковое расположение рукоятки. Оно применяется при производстве шлифовальных работ, когда отсутствует опасность «закусывания» диска металлическими деталями.

Правило №2: направление вращения диска

Неопытные мастера часто полагают, что диск должен вращаться, делая распил «от себя», чтобы искры летели в сторону от оператора. Однако ни один специалист, имеющий опыт работы с угловыми шлифовальными машинами, с этим утверждением не согласится. Дело в том, что от летящих искр защищает специальный кожух, поэтому они мастеру не страшны. Здесь вопрос встаёт в другом: как поведёт себя болгарка в случае «закусывания» диска металлом?

При вращении «на себя» резко остановившийся заклиненный диск приводит к тому, что УШМ вырывается из рук оператора по направлению к земле, т.е. в сторону от мастера. Если подобное произойдёт при обратном вращении, «от себя», болгарка может прилететь в голову работающему ею человеку, что в лучшем случае будет очень неприятно, а в худшем чревато не только больничной койкой, но и более страшными последствиями.

Диск должен вращаться «на себя». Защитный кожух не даст искрам лететь в глаза, а использование будет более безопасным

Правило № 3: расположение металла при его резке

Многие начинающие мастера допускают серьёзную ошибку, фиксируя распиливаемую трубу или швеллер с двух сторон и начиная резку между крепежами. При таком расположении велика вероятность заклинивания диска в конце распила. Для примера можно вспомнить обычную доску, которую каждый хотя бы раз в жизни пилил. Под конец ножовку зажимает и приходится искать положение, которое приведёт к обратному эффекту. С трубами та же история. Один конец должен находиться на весу. В этом случае будет происходить разжатие, а не заклинивание.

Край детали должен находиться на весу – это убережёт от заклинивания диска

Правило № 4: запрещается использование боковой плоскости диска

Многие «умельцы» утверждают, что заточка свёрл боковой поверхностью отрезного круга совершенно безопасна. Порой такое заблуждение может стоить жизни. Ведь сам круг состоит из абразива, который с обоих сторон укреплён металлической или стеклотканевой сеткой. При повреждении укрепляющего слоя абразив может не выдержать скорости вращения и разлететься на части. Именно поэтому рабочей считается только торцевая поверхность.

Также не стоит использовать отрезной круг по металлу для распила древесины. Несмотря на то, что этот материал мягче, при вращении круга резко повышается его температура, что приводит сначала к появлению дыма, а при продолжении работы – к расплавлению клеевой основы диска. Результатом может стать его разрушение, что, опять же, приведёт к травмам.

Работа боковой плоскостью диска запрещена

Правило № 5: нюансы работы с болгаркой

При установке диска на УШМ многие стараются основательно протянуть гайку при помощи ключа, идущего в комплекте. Это большая ошибка. Данный ключ предназначен только для откручивания. Установленный диск достаточно подтянуть вручную. Болгарка устроена так, что гайка закручивается в процессе работы. Поэтому использование ключа при установке приведёт к сложностям, а иногда и к невозможности открутить гайку впоследствии.

Стоит обратить внимание и на запуск УШМ. Кнопку следует нажимать только в том случае, если диску ничего не мешает

Это значит, что ни в коем случае нельзя погружать круг в начатый рез до того, как он раскрутится и войдёт в рабочий цикл вращения.

Закручивать гайку нужно вручную – ключ при этом не используется

Статья по теме:

Устройство угловых шлифовальных машин, составные части

Конструкция УШМ отличается сравнительно простой и технологичной конструкцией, что и позволило наладить их производство на многих предприятиях.

Угловая шлифовальная машина состоит из следующих частей:

Корпус, который изготавливается из армированных полимеров. Такие материалы отличаются высокой прочностью, устойчивостью к износу и воздействию окружающей среды. На внешней поверхности располагается кнопка включения инструмента с фиксатором. У части моделей предусмотрены окна, закрытые лючками, для замены щеток привода.

Электрического двигателя, питание которого осуществляется от бытовой сети или аккумуляторов. На УШМ применяются приводы, способные обеспечить высокие обороты вала. Для охлаждения обмоток и других деталей в передней части на оси установлен вентилятор.

Одноступенчатый угловой редуктор в отдельном корпусе, изготовленном преимущественно из магниевых или алюминиевых сплавов. Состоит из конических шестерней, валы которых установлены на подшипниках шариковых или скольжения. Взаимодействие деталей между собой в редукторе обеспечивается корпусом, который заполнен консистентной смазкой.

Шпинделя, состоящего из вала с метрической резьбой, толстостенной шайбой и гайкой для крепления отрезного диска или другой оснастки. На корпусе редуктора обычно с противоположной стороны предусмотрена кнопка, фиксирующая вал в неподвижности. Это необходимо для демонтажа и установки новой оснастки.

Съемная рукоятка имеет резьбу, и ее можно вкручивать в корпус редуктора в одном из выбранных положений. Это сделано для удобства удержания электроинструмента в процессе выполнения разных видов работ.

Кожух защитный, закрывает часть отрезного диска и не позволяет снопу искр, который образуется во время работы разлетаться во все стороны. Приспособление защищает работника и окружающие предметы от продуктов износа оснастки и фрагментов материала, образующихся в процессе его обработки.

Угловая шлифовальная машина поставляется потребителю в комплекте с руководством пользователя и специальным ключом для крепления оснастки. Последний представляет собой стальную полоску с двумя штырьками, которые точно совпадают с отверстиями фиксирующей гайки. В некоторых случаях в комплект поставки производитель добавляет запасные угольные щетки.

Принцип работы УШМ

УШМ приводится в действие электрическим двигателем, который включается нажатием фиксирующейся кнопки или переключателя. Питание осуществляется от сети, а также от встроенного или съемного аккумулятора. Преимущественно инструмент оснащается коллекторными электродвигателями, обмотка статора в которых имеет большое индуктивное сопротивление. Это обстоятельство позволяет значительно уменьшить рабочие токи.

Раскручиваясь, вал электродвигателя вращает ведущую шестерню в редукторе, которая приводит в действие ведомую, и таким образом, передает усилие на шпиндель. Корпус механизма изготавливается из магниевых или алюминиевых сплавов для улучшения теплоотдачи. Зацепление между шестернями бывает двух типов: прямозубое и косозубое (коническое системы Глиссона). Второй вариант предпочтительнее потому как обеспечивает большую надежность и способствует снижению шумности.

На более дорогих и сложных моделях используется расцепляющая муфта, устанавливаемая между двигателем и редуктором. Основная функция данного узла предотвращение обратного удара при внезапной остановке диска по причине заклинивания. Это позволяет защитить оператора от возможной травмы и узлы болгарки от поломок. На таких УШМ кнопку фиксации шпинделя можно нажимать до его полной остановки.

Выбор конструктивной схемы, при которой плоскость вращению отрезного диска или щетки параллельна оси инструмента объясняется достаточно просто. При работе УШМ возникает значительный крутящий момент, стремящийся увести инструмент в сторону. Это усилие легко компенсируется оператором, за счет оптимального расположения рук вдоль и перпендикулярно к оси.

Как правильно разобрать редуктор болгарки

При ремонте редуктора любой болгарки самой сложной задачей является снятие шестеренок и выпрессовка опорного подшипника.

Разборка редуктора начинается со снятия крышки редуктора поз.1 и отсоединения корпуса статора и освобождения ротора поз.2. Освободившийся ротор зажимают в тисках и выкручивают гайку крепления поз.3 ведущей малой шестерни.

В крышке редуктора запрессован подшипник шпинделя. Чтобы достать подшипник, в некоторых болгарках следует снять стопорное кольцо, фиксирующее опорный подшипник, и извлечь подшипник.

Разрушенный подшипник поз.1 в корпусе редуктора поз.2 легче всего достать , поддев его отверткой.

В других моделях шестеренку в шпинделе фиксирует стопорное кольцо.

Ведомая большая шестерня на шпинделе крепится несколькими способами:

1. Шестерня напрессовывается на шпиндель.
2. Шестерня крепится шпонкой.

Ведущая малая шестерня либо на валу накручивается по левой резьбе (в некоторых моделях Спарки, резьба правая), либо фиксируется шпоночным соединением и зажимается гайкой.

Как снимать шестеренки редуктора

В болгарках до 1000 Вт применяются прямозубые шестеренки, а в углошлифовальных машинках используются косозубые шестерни.

Шестеренки крепятся в различных болгарках по-разному. Ведущая шестерня крепится на валу ротора шпоночным соединением или устанавливается на резьбе. Ведомая шестерня крепится на валу шпинделя посадкой с натягом или при помощи шпоночного соединения. Подробно о том как снять шестерни и подшипник с вала.

Ремонт шестеренок заключается в их замене, причем только в паре.

Продолжительная и бесперебойная работа редуктора зависит от наличия достаточного количества смазки и своевременной ее замены.

Ремонт кнопки фиксации шпинделя

Кнопка фиксации шпинделя предназначена для быстрого снятия рабочего инструмента.Кнопка ломается при нажатии на нее в момент вращения диска. Ремонт болгарки заключается в полной замене кнопки.

Кнопку следует нажимать только в состоянии полной остановки болгарки.

Виды и сроки подкормки пчел весной

Как становится ясным весеннюю подкормку пчел необходимо провести со всей тщательностью и вниманием, делая хороший задел на качественный сбор в дальнейшем. Основные цели, которые преследует весенняя подкормка пчел, следующие:

1. Профилактика и лечение обнаруженных заболеваний
2. Стабилизация кормового баланса
3. Стимулирование матки для активной яйцекладки

Разновидностей жидких подкормок, наиболее широко используемых при подкормке, существует не так уж и много. Все они основаны на сахарном сиропе. Еще раз подчеркнем, что такой вид подкорма пчелам лучше давать после того как установиться хорошая погода. Сразу после дачи жидкой подкормки пчелы стремятся лететь на сбор.

Можно выделить три основных вида жидкой подкормки с сахарным сиропом:

• Без добавок различной консистенции;
• Включающий лекарственные препараты и витамины;
• Обогащенный стимуляторами.

Такую подкормку по весне делают практически все пасечники. Она проста в приготовлении и не требует серьезных затрат. Готовится сироп путем растворения сахарного песка в кипятке. Меняя количество растворяемого сахара можно добиться разной густоты получаемого сиропа. Давать пчелам такую подкормку следует теплой.

Для выдачи подкорма используют верхние или под рамочные кормушки. Количество выдаваемого подкорма следует рассчитывать с таким учетом чтобы пчелы съедали все не оставляя в кормушках. Важным моментом является чистота посуды в которой готовится и выдается подкорм.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку, которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео. С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки,  очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

шлифовальный диск по металлу толщиной 5-6 мм;

лепестковый шлифовальный диск;

отрезной круг по металлу толщиной 2 мм;

отрезной круг по бетону и керамике с алмазной кромкой;

круг по дереву отрезной;

цепной круг по дереву.

Подготовка к работе с болгаркой

Рекомендации о том, как правильно работать болгаркой, не были бы полными без описания подготовительного этапа. Прежде всего нужно подготовиться и настроиться на работу. При несоблюдении техники безопасности болгарка становится очень опасным инструментом. Поэтому его лучше не брать в руки, будучи больным, слишком усталым и уж тем более нетрезвым. Усталость и несобранность приводят к небрежности, которая в случае с болгаркой может стоить здоровья и даже жизни.

Для работы c болгаркой обязательным атрибутом являются защитные очки.

Нужно подготовить защитный инвентарь. Обязательно должны присутствовать защитные очки и кожух. Без них резать болгаркой и выполнять другие манипуляции запрещается. Осколки, искры, окалины и прочее — все это неизбежно появляется при работе с болгаркой. И попадание данных частиц в глаза может привести к серьезной травме.

Маска или очки должны быть закрытого типа. Траектория полета осколков и искр неоднородна. Если маска или очки будут открытыми, искры могут за них залететь. Лучше, чтобы маска была с предохранительной сеткой, т.к. неармированное изделие в какой-то момент может сломаться.

Защитный кожух — это барьер между кругом болгарки и оператором. Во время работы круги довольно часто ломаются. С этим приходилось сталкиваться практически каждому, кто периодически пользуется болгаркой. В большинстве случаев причиной разрушения круга является его заклинивание в прорезе. Установка защитного кожуха выполняется так, чтобы в сторону оператора не летели осколки и искры. В случае если круг сломается во время работы, кожух защитит человека, работающего с болгаркой. Проем в кожухе задает сектор разлета осколков и защищает оператора от травм.

Кожух должен быть закреплен так, чтобы не было возможности его самопроизвольного проворота. Иногда работать с установленным кожухом очень неудобно, но снимать его нельзя ни в коем случае, иначе последствия для здоровья оператора могут быть самыми неблагоприятными.

Помимо очков, нужно обязательно иметь и другие средства защиты, в частности — перчатки или рукавицы

Во время работы с болгаркой оператор держит свои руки очень близко к вращающемуся кругу, важно обеспечить их защиту от металлических осколков, искр и прочих образующихся частиц. Лучший вариант — это плотные защитные перчатки из кожи

Хлопчатобумажные изделия не гарантируют надежную защиту рук от искр.

При распиле каменных материалов, Вам необходимо надеть противопылевой респиратор.

При обработке каменных материалов в условиях отсутствия устройств для отсоса пыли оператор обязательно должен надевать противопылевой респиратор. Работать нужно в хорошо заправленной не широкой одежде

Важно устранить все болтающиеся части, чтобы во время работы их не затянуло вращающимся кругом

Отдельного внимания заслуживают рабочие круги для болгарки. Каждый вид материала обрабатывается с использованием специально предназначенного для него круга. Применять круги, которые не предназначены для обработки имеющегося материала, нельзя.

Запрещается устанавливать на инструмент круги большего размера, чем это указано в инструкции. Болгарки малых типоразмеров работают с более высокой скоростью вращения, чем инструмент больших типоразмеров. Во время работы большие круги могут не выдержать высоких оборотов и разрушиться. При вращении большого круга подшипники будут испытывать повышенную нагрузку, что приведет к их более быстрому износу и в целом снизит срок службы болгарки. Помимо этого, для установки круга недопустимо большого размера придется снять кожух, что также запрещается.

При работе с болгаркой, стоит использовать только целые диски без видимых повреждений.

Запрещается устанавливать поврежденные и деформированные круги. Это может спровоцировать обратный удар и привести к разрушению круга. Возможно травмирование оператора.

После того как инструмент будет установлен, болгарку нужно будет хотя бы 1 минуту проверить на максимальных оборотах. Круг должен свободно вращаться, а вибрация не должна быть сильнее, чем обычно.

Таким образом, помимо самой болгарки, понадобятся:

• защитные очки или маска;
• противопылевой респиратор;
• специальная защитная одежда;
• перчатки из плотной кожи;
• строительный пылесос;
• подходящие насадки.

Освоив все особенности подготовки, можно начинать разбираться в том, как правильно работать болгаркой.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

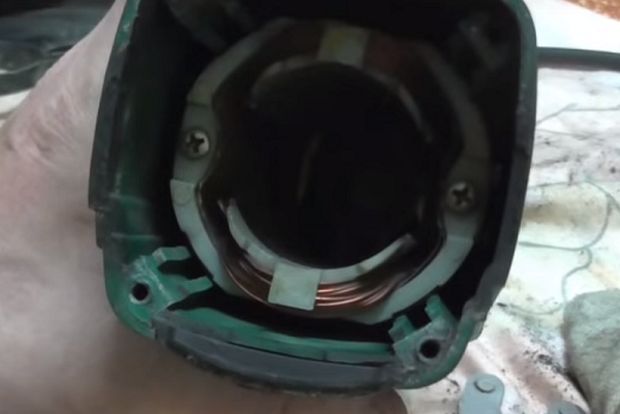

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Признаки поломки в электрической схеме и диагностика причины

Исключив упомянутые неполадки механической части УШМ, тревожными признаками сбоя работы электрической цепи могут быть:

• быстрый перегрев инструмента;
• начинают искрить щетки;
• не регулируются обороты;
• не набирает оборотов и мощности;
• болгарка вовсе не включается при нажатии кнопки пуска.

Проводить диагностику рекомендуется поэтапно от простого к сложному, поэтому начинать нужно с провода. Для диагностики понадобится мультиметр и отвертка для разбора корпуса.

Силовой провод

Для «прозвонки» питающего кабеля мультиметр нужно включить в режиме омметра. Один щуп устанавливается на стержень вилки, а второй – на один из подводящих контактов кнопки. При исправном проводе каждый из двух токоприемных стержней вилки будет прозваниваться с соответствующим ему контактом. При неисправности провод нужно заменить.

Кнопка

Проверка исправности кнопки выполняется аналогично. Контакт входа прозванивается с контактом выхода, только при этом ее нужно нажимать. Неисправная кнопка ремонту не подлежит и заменяется на новую.

Блок регулировки оборотов

Если обороты болгарки перестали регулироваться, то причина очевидна. При этом чаще выход из строя этого блока сопровождается полной «тишиной» при включении. Прозвонить блок регулировки оборотов на отсутствие проводимости несложно, а вот определить перегоревшую деталь и починить его под силу только опытному специалисту.

Двигатель

Если все предыдущие части цепи оказались исправны, то поломка скрывается в двигателе. Серьезными причинами неисправности могут быть межвитковое замыкание или пробой на корпус. При таких неисправностях болгарка не обязательно сразу перестанет работать, о них также свидетельствуют перегрев, потеря скорости оборотов и мощности. К счастью, неисправности такого характера случаются редко, а вот износ щеток рано или поздно неизбежен.

Щетки

При работе болгарки графитные щетки постепенно стираются. Их срок эксплуатации в среднем рассчитан на 2-2,5 года, поэтому многие производители включают в комплект инструмента запасные. О износе щеток свидетельствует появление искрения, которое видно через решетку вентиляции двигателя на корпусе. Если других признаков неисправности нет, то их достаточно просто заменить, не затрачивая время на остальную диагностику.

Замена графитных щеток в болгарке

Статор

Чтобы определить исправность статора необходимо замерить сопротивление его обмоток. Для этого диапазон омметра выставляется до 200 Ом и производится замер, присоединив щупы сначала к концам одной обмотки, потом другой. При исправности показания мультиметра для обеих обмоток должны быть одинаковы. Следует также убедиться в отсутствии пробоя на «железо» и прозвонить обмотки с корпусом статора.

Прозвон обмоток статора

Якорь

Якорем называют ротор коллекторного двигателя, на котором выполнено несколько обмоток. Концы обмоток припаяны к ламелям коллектора, через которые нужно производить замеры. Измерять сопротивление каждой обмотки нужно присоединяя щупы к ламелям попарно. Здесь также показания сопротивления всех обмоток якоря не должны отличаться.

Прозвон обмоток якоря в болгарке

Если какая-либо из обмоток якоря вообще не прозванивается, то причиной может быть отсутствие контакта с ламелью. Определить это можно визуально и исправить неполадку, взяв паяльник в руки.

Перемотка двигателя

Выявив разницу сопротивления обмоток в статоре или в роторе можно уверенно диагностировать межвитковое замыкание. В этом случае двигатель нуждается в перемотке. Перематывать также придется, если обмотка статора пробита на корпус.

Выполнить обмотку самостоятельно в домашних условиях не получится, так как, кроме опыта, понадобится специальный инструмент и приспособления. Кроме того, новая обмотка нуждается в последующей обработке специальным лаком и выдержкой в печи при определенной температуре. Это позволяет исключить вибрацию витков при работе и избежать преждевременный выход двигателя из строя. Лучшим вариантом будет сдать двигатель на перемотку в сертифицированный сервисный центр.

Как самостоятельно выполнить ремонт болгарки: видео

2019-07-22–>

Причины неисправности болгарки

На этапе начальной диагностики следует вспомнить, при каких условиях произошла поломка. Болгарка не включилась после того, как вы ее уронили? Вы ее достали из пыльного шкафа и не смогли запустить? Она застряла в момент резки металла? Шлифовальный диск вдруг перестал вращаться? Любая мелочь поможет при определении неисправности.

Самыми распространенными причинами выхода из строя болгарки являются:

• сверхнормативная эксплуатация (в условиях экстремальных температур, с превышением нормо-часов работы, перегрев инструмента и т.д.);
• неправильное или несвоевременное техническое обслуживание, замена расходников;
• чрезмерное усилие, нажим на болгарку при работе, резка «не жалея сил» по камню, кирпичу, бетону;
• запыление кнопки и внутренних частей, окисление контактов, обрыв внутренних проводов;
• перетирание электрического шнура.

Перед началом использования проверьте целостность внешних частей устройства
